También es posible hacer la conexión en cadena (daisy chain), permitiendo una topología equivalente a un barra-
miento.
✓
¡NOTA!
Al apagar el equipo, el switch incorporado también es desactivado, impidiendo la comunicación con
el equipo subsiguiente.
3.5 RECOMENDACIONES PARA PUESTA A TIERRA Y PASSAJE DE LOS CABLES
La conexión correcta con el tierra disminuye problemas causados por interferencia en un ambiente industrial. A
seguir son presentadas algunas recomendaciones a respecto de la puesta a tierra, así como del pasaje de cables:
•
Siempre utilizar cables Ethernet con blindaje, así como conectores con envoltorio metálico.
•
Realizar la conexión del Tierra al equipo, vía borne de puesta a tierra. Evitar la conexión del cable en múltiples
puntos de puesta a tierra, principalmente donde haya tierras de diferentes potenciales.
•
Pasar los cables de señal y de comunicación por vías dedicadas. Evitar el pasaje de estos cables próximo a los
cables de potencia.

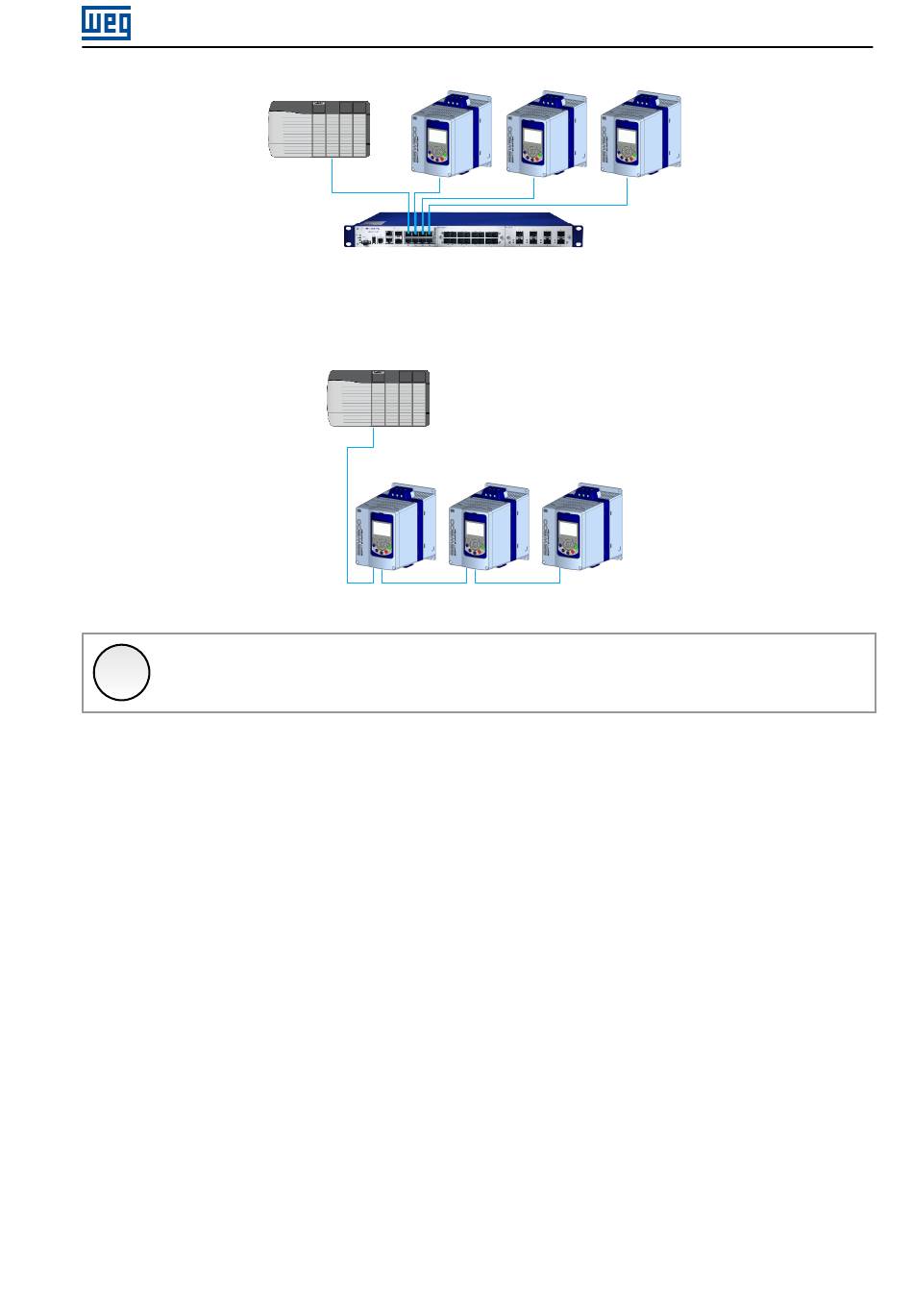

Figura 3.1: Topología en estrella
Figura 3.2: Topología en cadena
INSTALACIÓN EN RED MODBUS TCP
SSW900 | 11
