Fallo de la fuente de
alimentación
Conexión eléctrica
34
Barrera de seguridad Promass 100
Código de producto para "Salida"
Opción M: Modbus RS485, para zonas de seguridad
intrínseca
La configuración se guarda en la memoria del equipoo en la memoria extraíble (HistoROM DAT),
según la versión del equipo.

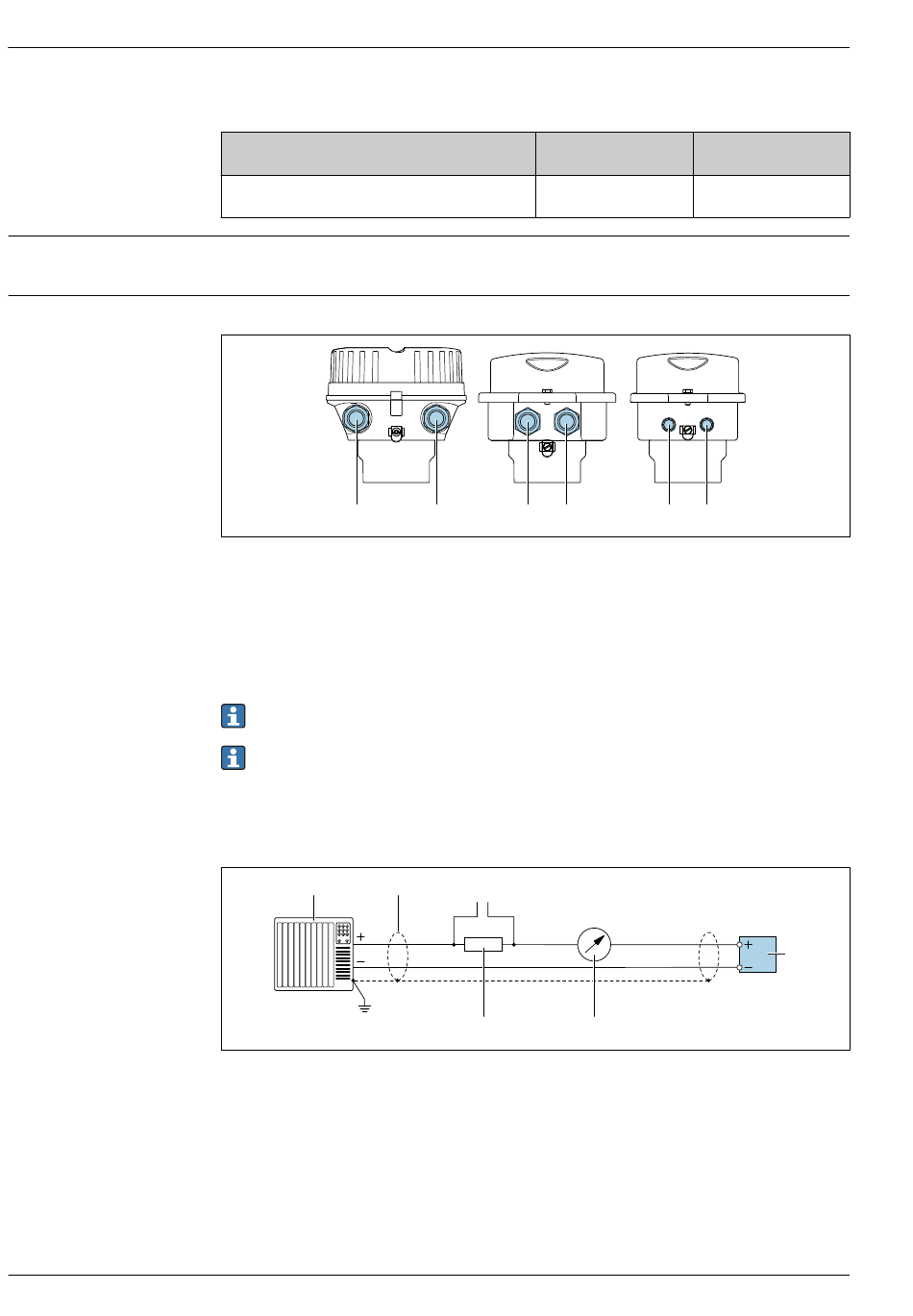

Conexión del transmisor
A
1
A Versión de caja: compacta, aluminio recubierto
B Versión de caja: compacta, sanitaria, acero inoxidable
1 Entrada de cable o conector del equipo para la transmisión de señal
2 Entrada de cable o conector del equipo para la tensión de alimentación
C Versión de la caja: ultracompacta, sanitaria, inoxidable, conector M12
3 Conector del equipo para la transmisión de señal
4 Conector del equipo para la tensión de alimentación
• Asignación de terminales→  23
• Asignación de pines, conexión de equipo→  30
En caso de las versiones del equipo dotadas con conector, no hace falta abrir el cabezal del
transmisor para conectar el cable de señales o cable de alimentación.
Ejemplos de conexión
Salida de corriente de 4 a 20 mA HART
1
 9 Ejemplo de conexión de una salida de corriente de 4-20 mA HART (activa)
1 Sistema de automatización con entrada de corriente (p. ej., PLC)
2 Blindaje del cable: ha de estar conectado a tierra por ambos extremos para cumplir con los requisitos de
compatibilidad electromagnética (EMC); tenga en cuenta las especificaciones del cable →  39
3 Conexión para equipos de configuración →  93 con protocolo HART
4 Resistor para comunicaciones HART (≥ 250 Ω): tenga en cuenta la carga máxima
5 Indicador analógico: tenga en cuenta la carga máxima de
6 Transmisor
Consumo de corriente
B
2 1 2
2 3
4
Proline Promass F 100
Máximo
corriente de activación
230 mA 10 A (< 0,8 ms)
C
3 4
4...20 mA
5
Endress+Hauser
Máximo
A0016924
6
