Datos técnicos
Diámetro nominal
Límites de error del
equipo
DN 15 (½")
±0,5% del v. l. ±
5 mm/s (0,20 in/s)
DN 25 a 200 (1 a 8")
±0,5% del v. l. ±
7,5 mm/s (0,30 in/s)
> DN 200 (8")
±0,5% del v. l. ±
3 mm/s (0,12 in/s)
1)
Ajuste respecto a una referencia con valores de corrección escrito de vuelta en el transmisor
166
tubería o el producto. La suma de los dos errores medidos es el error medido en el punto de
medición.
[%]
3.5
2.0
0.5
0
0
55

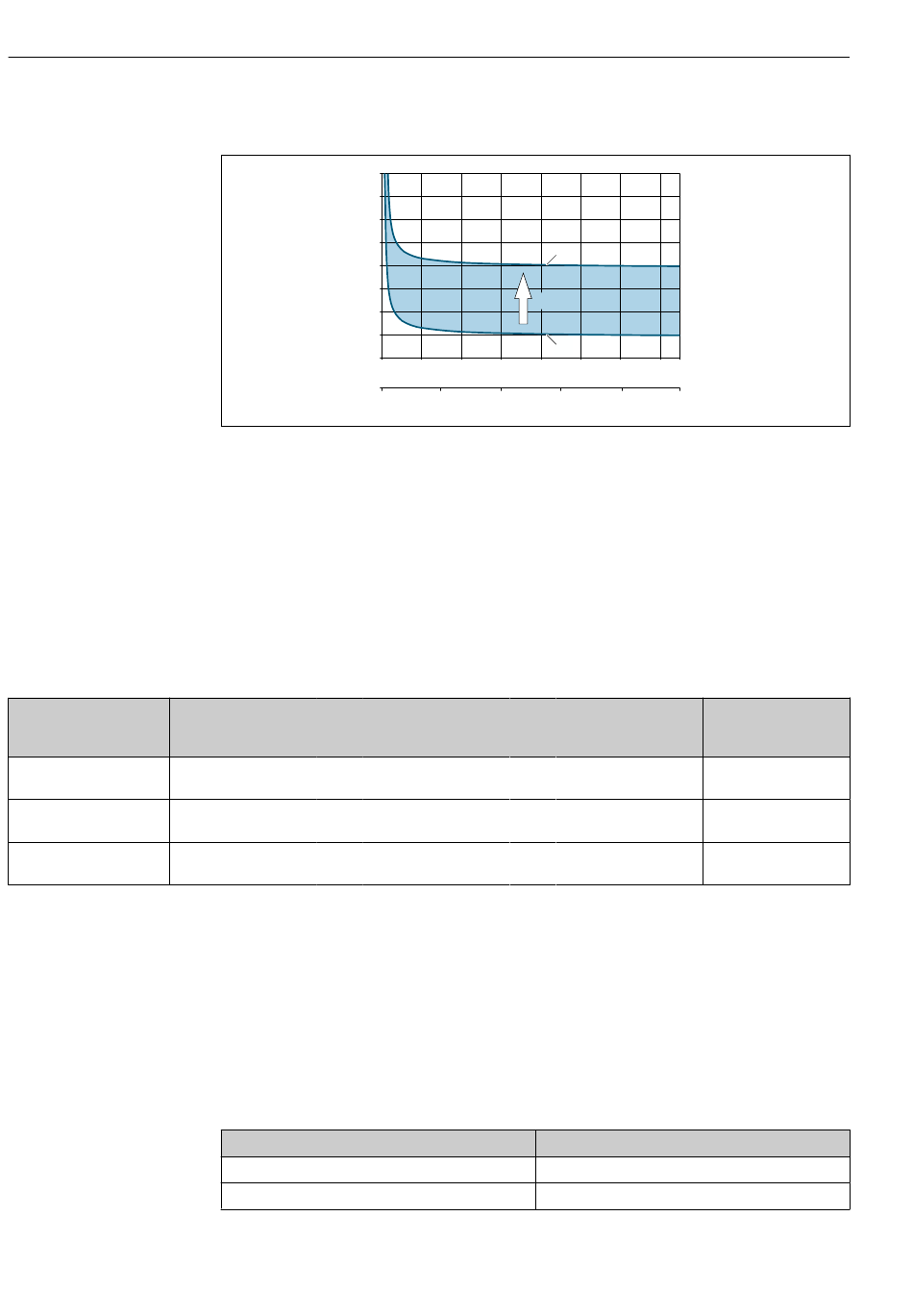

Ejemplo de error medido en una tubería con un diámetro nominal DN > 200 (8")
1
Error medido del equipo de medición: 0,5% del v. l. ± 3 mm/s (0,12 in/s)
2
Error medido debido a las condiciones de instalación: típ. 1,5% del v. l.
3
Error medido en el punto de medición: 0,5% del v. l. ± 3 mm/s (0,12 in/s) + 1,5% del v. l. = 2% del v. l. ±
3 mm/s (0,12 in/s)
Error medido en el punto de medición
El error medido en el punto de medición está constituido por el error medido del equipo
(0,5% del v. l.) y el error medido resultante de las condiciones de instalación en planta.
Dada una velocidad de flujo > 0,3 m/s (1 ft/s) y un número de Reynolds > 10 000, los
siguientes son límites de error típicos:
+
Límites del error de
medición específico de
la instalación (típicos)
+
±2,5% del v. l.
+
±1,5% del v. l.
+
±1,5% del v. l.
Informe de medición
Si es necesario, el equipo se puede suministrar con un informe de medición de fábrica. Para
verificar la prestaciones del equipo se lleva a cabo una medición en condiciones de
referencia. Con este objeto, los sensores se montan en una tubería de diámetro nominal
DN 50 (2") o DN 100 (4").
Dada una velocidad de flujo > 0,3 m/s (1 ft/s) y un número de Reynolds > 10 000, con el
informe de medición se garantizan los límites de error siguientes:
Diámetro nominal
50 (2")
100 (4")
3
2
1
2
4
6
8
10
10
20
30
→
Límites del error en el
punto de medición
(típicos)
→
±3% del v. l. ±
5 mm/s (0,20 in/s)
→
±2% del v. l. ±
7,5 mm/s (0,30 in/s)
→
±2% del v. l. ±
3 mm/s (0,12 in/s)
Límites de error del equipo
±0,5% del v. l. ± 5 mm/s (0,20 in/s)
±0,5% del v. l. ± 7,5 mm/s (0,30 in/s)
Proline Prosonic Flow W 400 HART
12
[
m/s
]
[in/s]
40
Calibración de campo
±0,5% del v. l. ±
5 mm/s (0,20 in/s)
±0,5% del v. l. ±
7,5 mm/s (0,30 in/s)
±0,5% del v. l. ±
3 mm/s (0,12 in/s)
Endress+Hauser
A0041972
