Todos los contactos libres de potencial de relé tienen que conectarse solo a circuitos que operen con tensión SELV.
EN54:
Dejando la central con la configuración de fábrica, la
salida RELAY resulta configurada como salida señal
condiciones de avería.
En cumplimiento de la normativa, la salida también
resulta 'invertida', de manera que conmuta a la
condición de avería con el sistema completamente sin
alimentación.
Por lo tanto, en condición de descanso (ninguna avería
en el sistema) los bornes C y NC se cerrarán, mientras
que los bornes C y NO se abrirán.
5.7 Cableado módulo interno IFM2L - conexión lazo
Los circuitos de conexión con los dispositivos de detección/actuación en el campo se definen 'lazos' porque los
cableados de tales circuitos deben realizarse en anillo, empezando por los bornes de salida, recorriendo toda el área que
haya que proteger, conectando en paralelo todos los dispositivos de la instalación y volviendo a los bornes de entrada.
El lazo utiliza los mismos dos polos para alimentar los dispositivos del sistema y para el canal de comunicación
bidireccional. A causa de la incompatibilidad eléctrica, aquellos dispositivos con un protocolo diferente no pueden ser
conectados sobre el mismo lazo. El tipo de protocolo de todos modos puede ser configurado de manera independiente
para cada lazo logrando de este modo integrar sobre la misma central un lazo con dispositivos de diferentes marcas.
Deben realizarse con un cable de dos polos apantallado con la sección adecuada (véanse las especificaciones del cable,
que se indican a continuación) y de conformidad con la normativa local.
El cableado de cada lazo debe realizarse en anillo para garantizar la tolerancia a un posible corte/corto del cable.
Cables:
Cable de 2 conductores apantallado
Twistatura 5/10cm
Capacidad máxima total 0.5uF
Longitud máxima 2000 m.
Resistencia máxima (teniendo en cuenta la suma del
conductor positivo y negativo) 40Ohm
Para dimensionar el cable en relación con los consumos
de los dispositivos conectados hay que consultar el
software de configuración Previdia/STUDIO o, para un
cálculo aproximado, consultar la tabla siguiente:
La vaina del cable debe conectarse a la barra de tierra por un solo lado.
Para la conexión de los diferentes dispositivos, consulte la documentación adjunta a los dispositivos mismos.

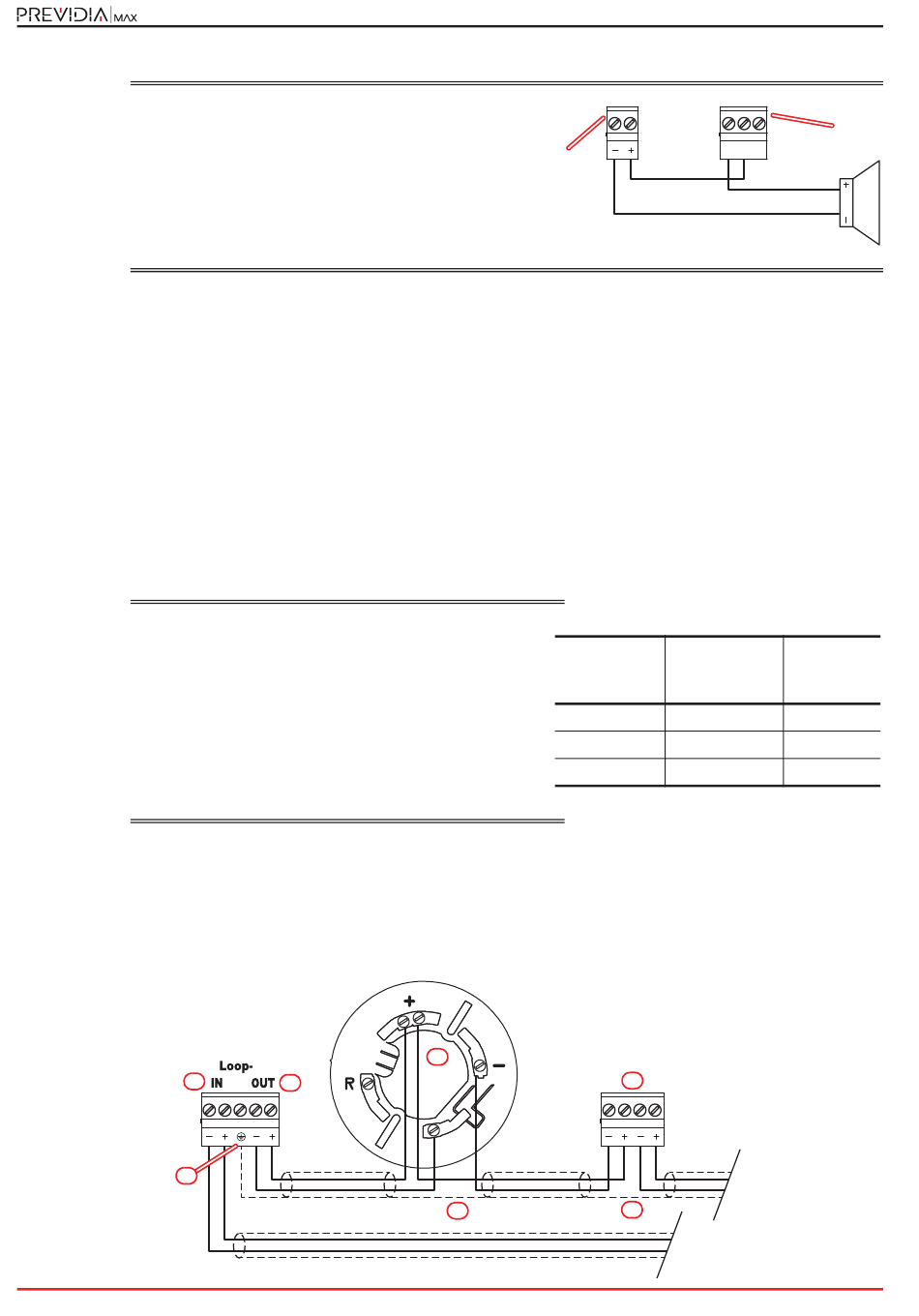

El esquema siguiente indica la ejecución correcta del cableado del lazo. Empezando por los bornes Loop-A/B OUT del
módulo IFM2L ([A], párrafo 3.7 - [C] - [D]) proseguir hacia la conexión de los dispositivos desplazados al área protegida de
la instalación ([B]) y volver a los bornes Loop-A/B IN ([C]).
C
D
38
X
A
Sistemas de detección incendio y extinción
27.6V
Longitud
total del
lazo
Hasta 1000m
Hasta 1500m
Hasta 2000m
B
E
OUT RELAY
1 2 1 2 2 3 3
NC C NO
Cálculo
sección
conductores
2 x 1 mm²
2 x 1.5 mm²
2 x 2 mm²
B
E
invertida
American
Wire
Gauge
17 AWG
16 AWG
14 AWG
Instalación
