Esquema 2: la bomba de calor no puede funcionar junto con la bomba solar

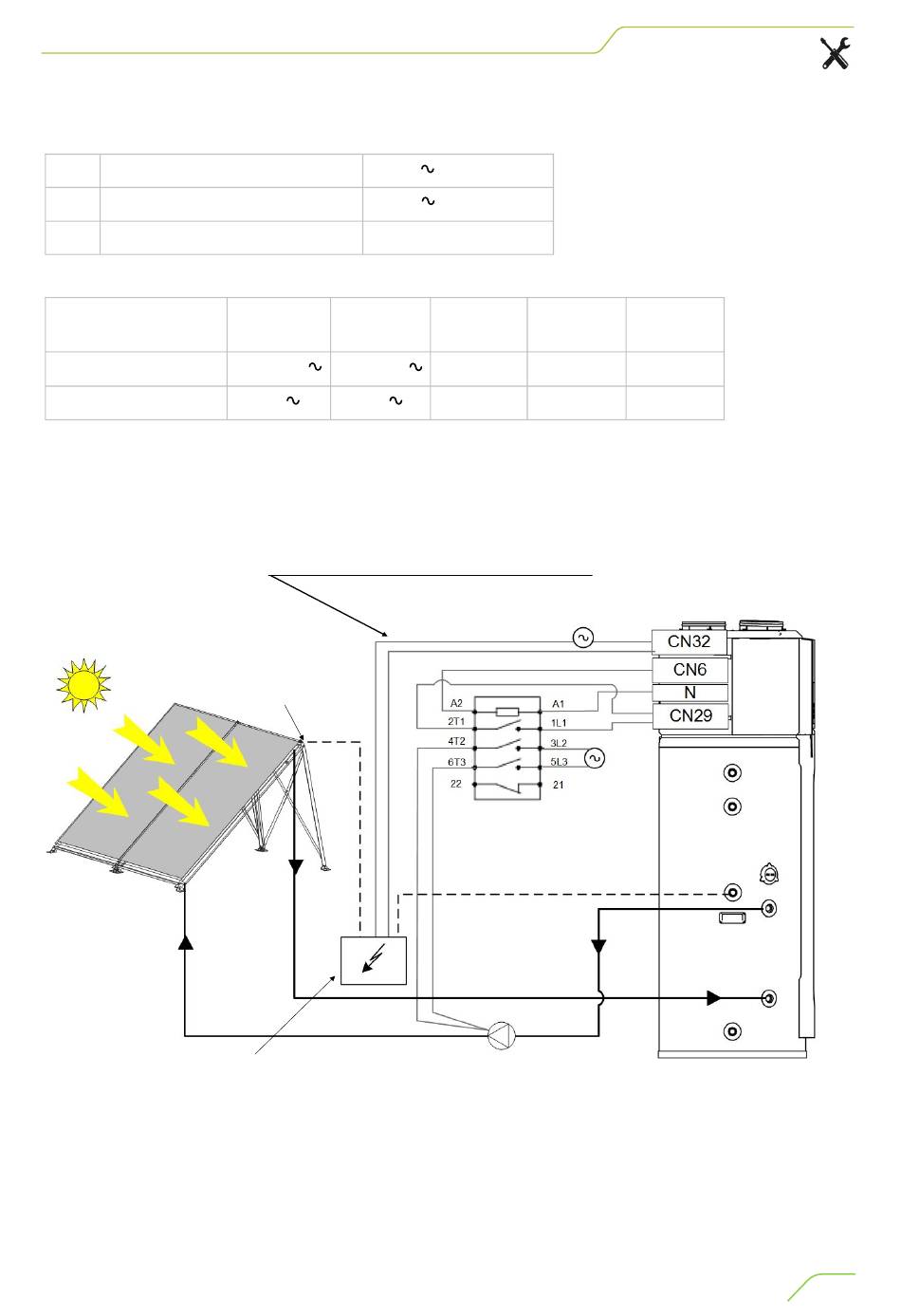

Conexiones eléctricas
CN32 Entrada de la señal de la central solar
CN6 Control de la bomba solar
CN29 Control unidad
Lógica de funcionamiento
T5U
(sonda temp. acumulador alto)
≤ 60°C
≥ 65°C
Nota: la bomba del circuito solar debe controlarse mediante el contactor AC.
El borne CN6 no debe controlar la bomba directamente.
Paneles solares
Central solar
INSTALACIÓ N SO LAR (A CARGO DEL CLIENTE)
220-240
220-240
Habilitado / deshabilitado
CN32 (in) CN6 (out)
220-240 220-240
0 0
Cuando la central solar detecta que la temperatura del agua es
correcta en el panel solar, emite una señal de 220-240 V.
Sonda solar
BOMBA CN29
SOLAR
ON ON
OFF OFF
Alimentación
Alimentación
Contactor AC
Bomba solar
Unidad
Deshabilitado
Habilitado
Casquillo porta-
sonda solar
