插芯分配

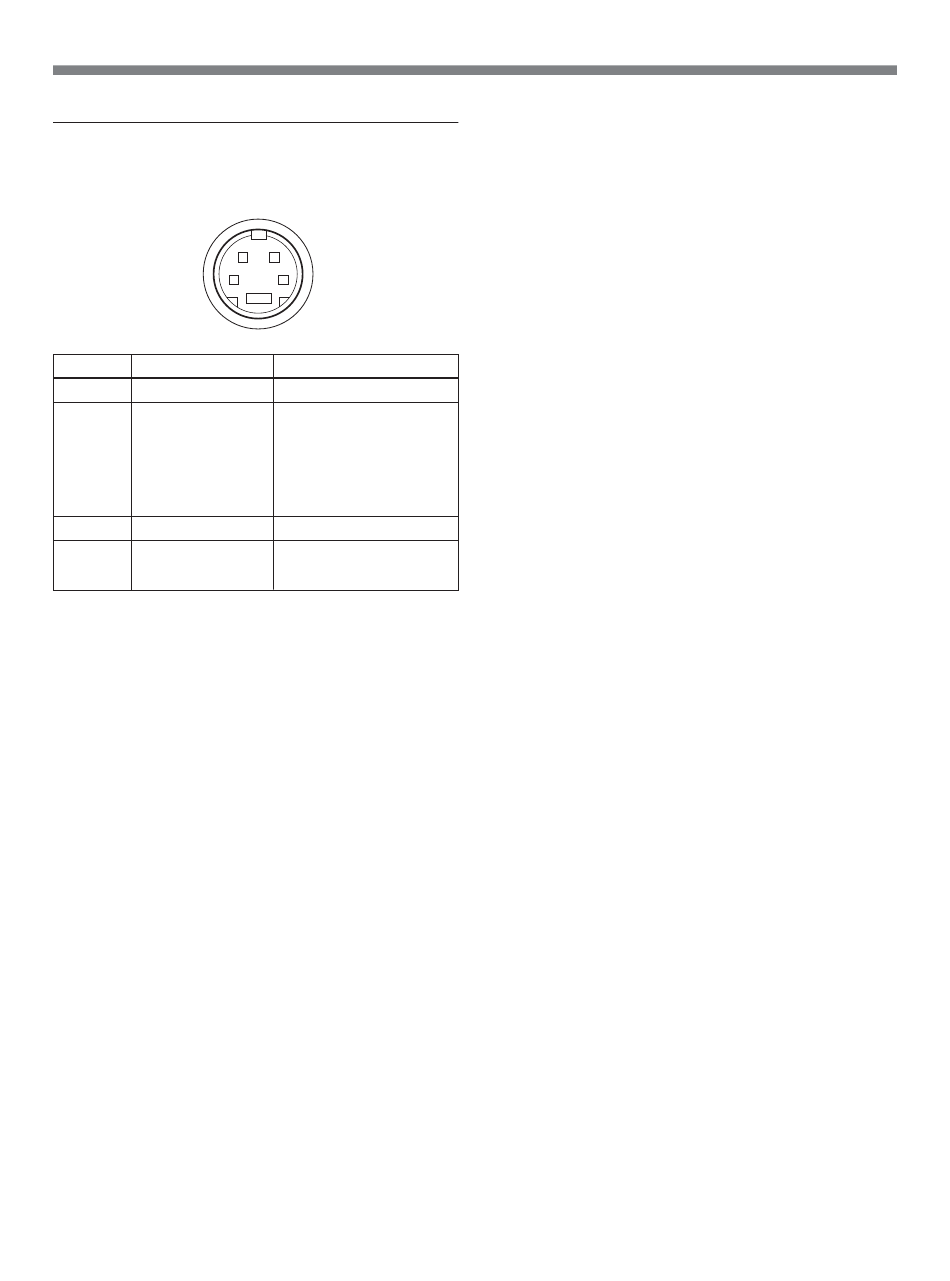

Y/C IN 连接器（4 芯微型 DIN）
4
插芯编号 信号
1 Y－输入
CHROMA 输入
2
副载波输入
3 Y－输入用 GND
4 CHROMA 输入用
GND
2 1
3
*
说明
1 Vp-p，负同步，75 Ω
286m Vp-p（NTSC），
300m Vp-p（PAL），
色同步
Y 和 C 之间的延迟时间：
0 ± 100 ns 以内，75 Ω
GND
GND
13
