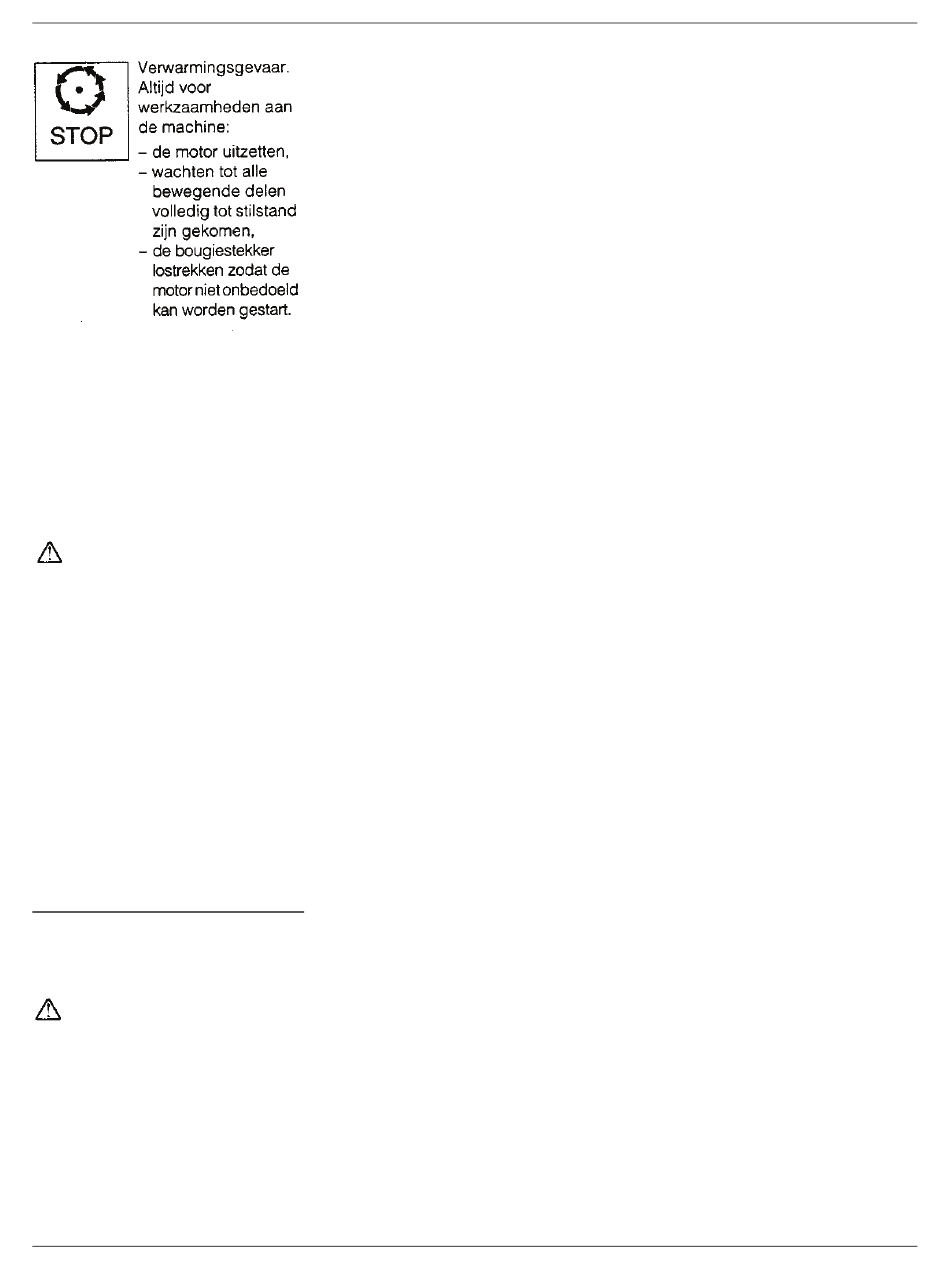

Houdt deze symbolen bij het
apparaat altijd in goede orde en in
een leesbare stand.
Symbolen gebruikt bij de
handleiding.
In de handleiding worden de
volgende symbolen gebruikt
Opgelet gevaar
U bent gewaarschuwd voor het
gevaar die samenhangt met de
beschreven activiteiten en waarbij
personen in gevaar kunnen komen
en eventueel materiele schade
kunnen ontstaan.
Positiegegevens
Bij de positiegegevens
(bijvoorbeeld naar links, naar
rechts) gaat men altijd uit naar de
aanblik vanuit het handvat in de
richting van de beweging.
Montage
Maakt de verbinding ( connector )
van de bougie los opdat U
onopzettelijke starten van de
motor onmogelijk maakt.
Opgelet
Het apparaat wordt geleverd
zonder benzine en olie in de
motor. Zie de handleiding van
de motor.
Montage van het handvat
Figuur 1:
1. Bovenste gedeelte van het
handvat
2. Onderste gedeelte van het
handvat
3. Vleugelmoeren
4. Vleugelmoeren
5. Vleugelmoer (optionele)
6. Staalkoordleiding (optionele)
(kabelleiding)
7. Veiligheidsschroef
8. Deflector (optionele)
9. Verzamelzak
10. Zuigslang (volgens
uitvoeringswijze)
 Doe de voormontage van het
handvat en draait de
vleugelmoer (4) zodanig vast,
zoals aangeduid in fig. 1.
 Verwijdert de schroeven (7) en
moeren (3) uit het onderste
gedeelte van het handvat
Figuur 2:
1. Onderste gedeelte van het
handvat
2. Vleugelmoeren
3. Veiligheidsschroef
4. Splitpin
5. Bouten (pinnen)
6. Houder van het handvat
 Verwijdert de splitpin
 Leidt het handvat (1) over
bout (5) en maakt het handvat
met behulp van de schroeven
(3) , de moeren (2) en de
splitpin vast, zoals aangeduid
in fig. 2
 Trekt langzaam de startkabel
uit de motor en trekt deze door
de kabelleiding (6)
 Maakt de vleugelmoer (5)
vast. (fig. 1)
De montage van de
verzamelzak
figuur 3
1. Bevestigingsclip
2. Handvat
3. Bouten
4. Beugeltje om vast te houden
5. Veiligheidsschakelaar
6. Contactplaatje
24
Nederlands
7. Bijlage
8. Deel van het handvat
 Met een hand houdt U het
handvat (2) en met de tweede
hand trekt U aan het beugeltje
(4) in de richting van de
motor, gelijktijdig trekt U de
verzamelzak over de rand van
het uitgooi kanaal.
 Maakt het beugeltje (4)
zodanig los, opdat hij uitsteekt
over het contact plaatje (6),
zodat de verzamelzak veilig
vast zit.
 Maakt clip (1) op het deel van
het handvat (8) vast
 Maakt de bijlage (7) met
schroeven (3) vast.
Waarschuwing:
Bij de correcte manier van de
montage van de verzamelzak,
moet de veiligheidsschakelaar (5)
helemaal ingedrukt zijn op het
contactplaatje opdat de motor
gestart kan worden.
Montage van de Deflector
(optionele)
Figuur 4
1. Deflector
2. Contactplaatje
3. Veiligheidsschakelaar
4. Beugeltje om vast te houden
 Met een hand houdt U de
Deflector (1) en met de tweede
hand trekt U aan het beugeltje
(4) in de richting van de
motor, gelijktijdig trekt U de
Deflector over de rand van het
uitgooi kanaal.
 Maakt het beugeltje (4)
zodanig los, opdat hij uitsteekt
over het contact plaatje, zodat
de verzamelzak veilig vast zit.
 Gedurende het werken met de
gemonteerde Deflector zet het
zuigpijpje op de hoogste plaats
(zie hoofdstuk „ Bediening")
