ESPAÑOL

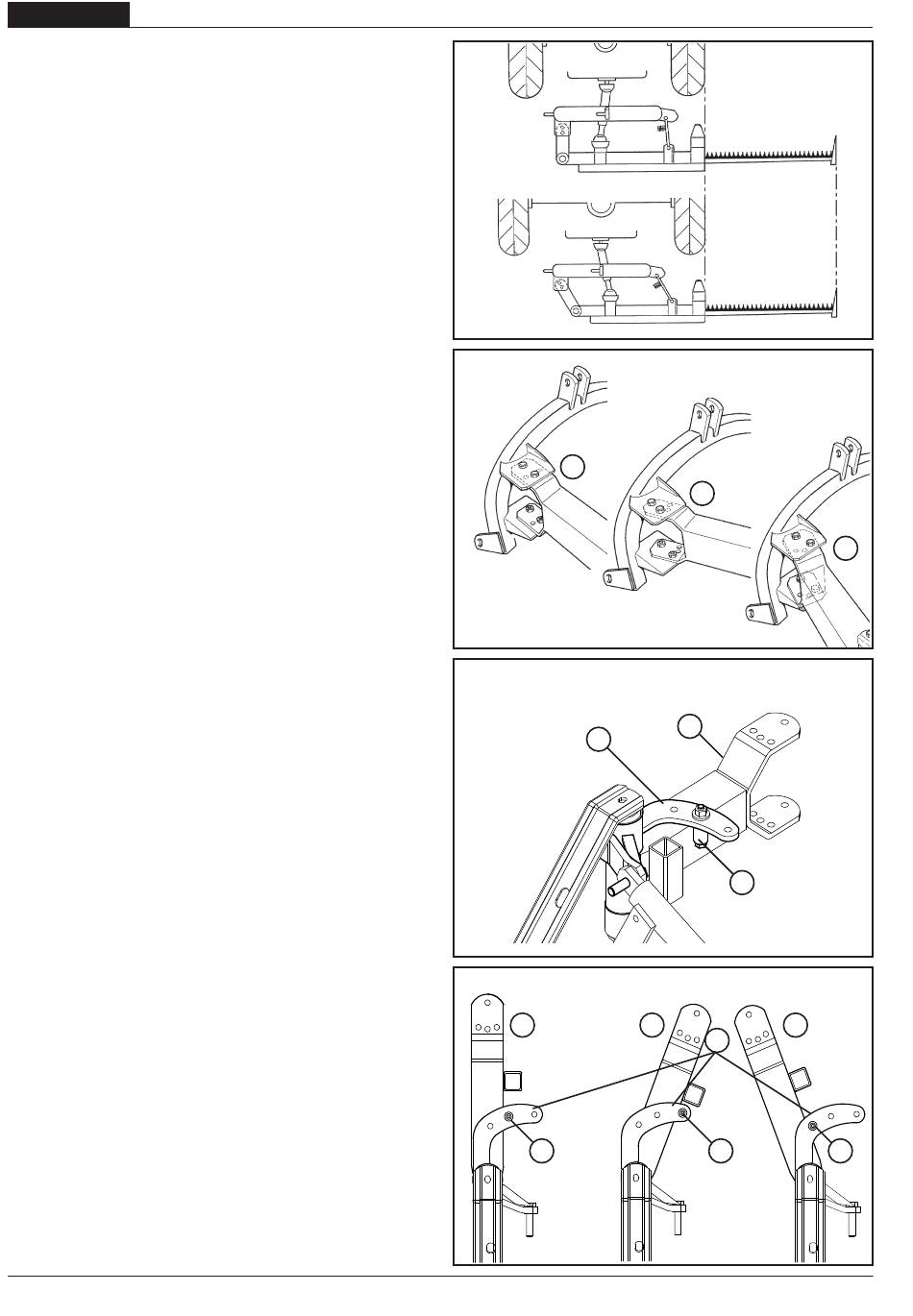

Para un empleo ideal del equipo, la barra segadora debe
sobresalir totalmente del cuerpo del tractor (Fig. 4).
En las figuras 5, 6 y 7, está representado el modo para obtener
la mejor regulación del equipo según las diferentes distancias
entre ruedas de los tractores.
En la figura 4, está representada la diferente regulación del
tractor con distancias entre ruedas diversas.
En la figura de al lado se muestran las posiciones que se
obtienen desplazando la articulación del bastidor del equipo:
E1-
Para tractor con distancia entre ruedas normal.
E2-
Para tractor con distancia entre ruedas ancha.
E3-
Para tractor con distancia entre ruedas angosta.
Desplazando la articulación del bastidor (E, Fig. 6), se debe
cambiar, por consiguiente, la posición del casquillo de tope
(G, Fig. 6) de la unión del cilindro, según los casos indicados
en las figuras 6 y 7.
Acoplamientos entre articulación del bastidor y casquillo de
tope para el desplazamiento de la barra segadora.
30
EMPLEO Y MANTENIMIENTO
fig. 4
fig. 5
fig. 6
fig. 7
E1
E1
E2
E
F
E2
G1
E3
G
E3
F
G2
G3
cod. G19503040
