HELLBOT MAGNA DUAL Manual Del Usario página 3

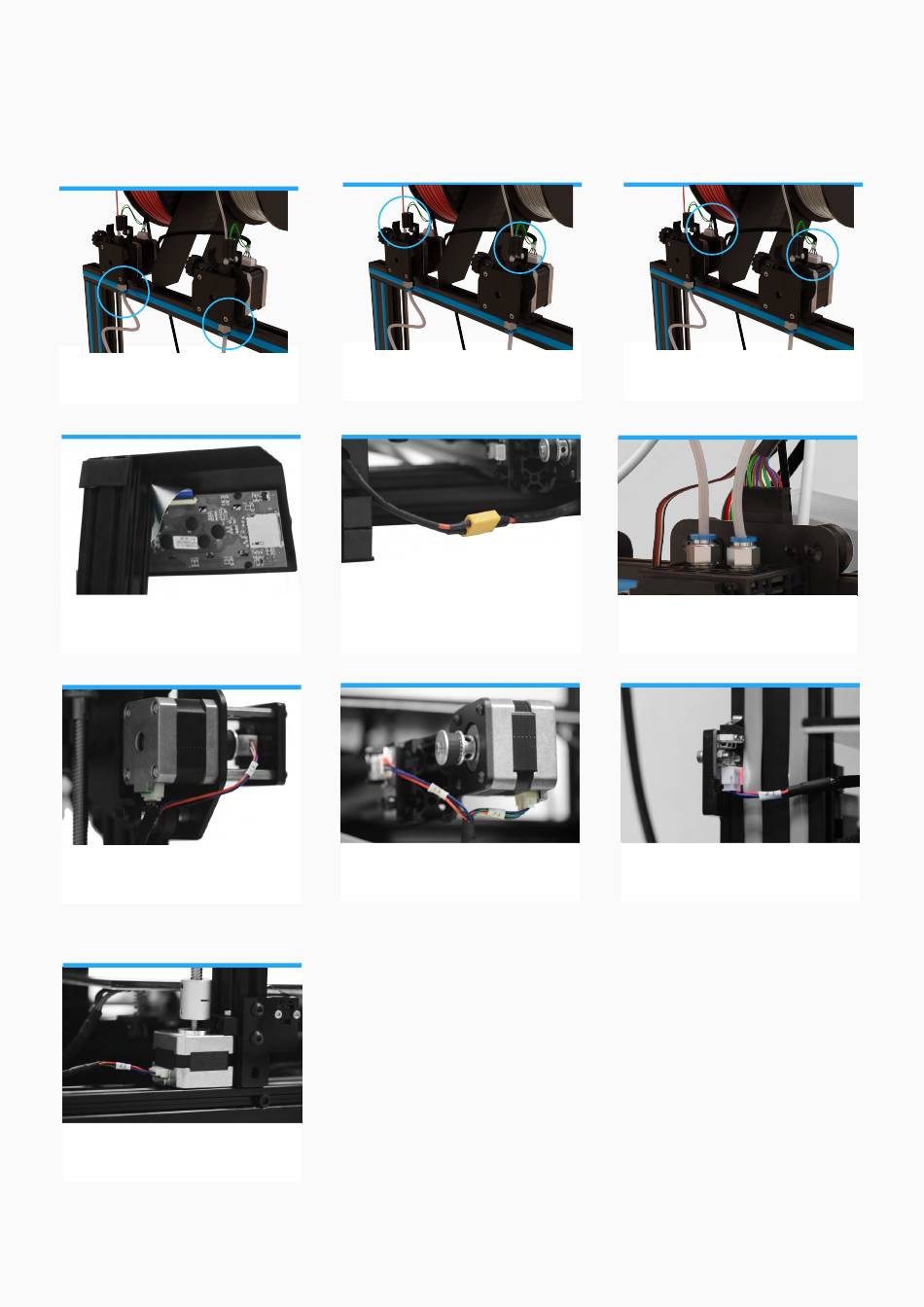

Ensamble de Magna Dual
1· Conectar el extremo libre del
teflón al racord del extrusor.
4· Conectar el cable del LCD.
Nota: La linea azul va hacia abajo.
7· Conectar el cable de motor
y de final de carrera del eje X
10· Conectar el cable de motor
del eje Z.
2· Conectar los cables del detector
de filamento.
5· Conectar el cable de la fuente.
8· Conectar el cable de motor y
de final de carrera del eje Y.
3· Conectar los cables del motor
del extrusor.
6· Conectar el cable del Hotend.
9· Conectar el cable de final de
carrera del eje Z.
