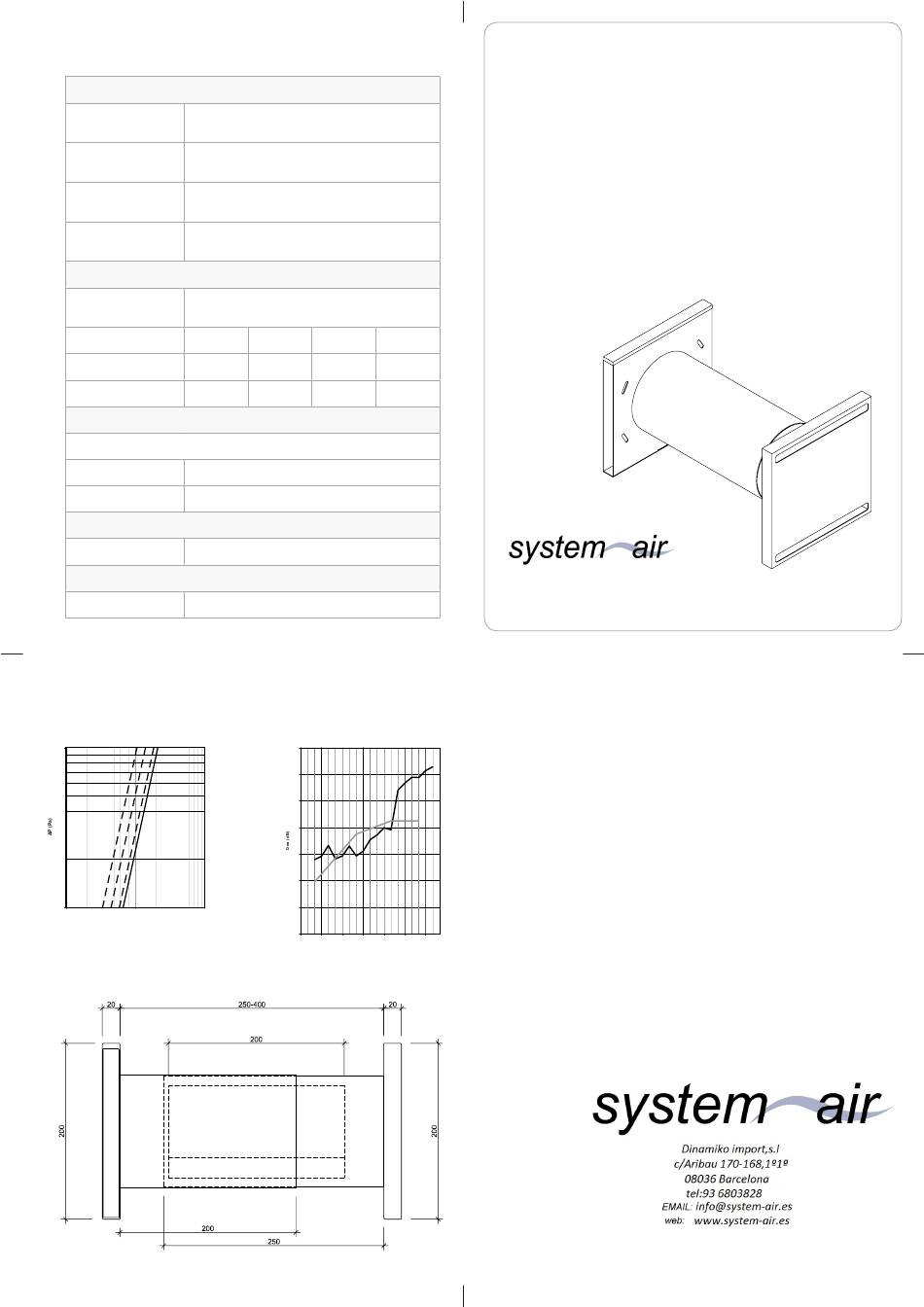

system air airmuro AMC123T Manual De Instalación

AMC123T
CARACTERISTICAS TÉCNICAS
Descripción
Dimensiones Tapa interior y exterior: 200 x 200 x 20 mm
Conducto telescópico: 250 a 370 mm Ø125
Hueco de instalación Ø130 mm, profundidad máxima 370 mm
posición > 1800 mm desde el suelo acabado
Material Tapas chapa prelacada pintable
Conducto chapa galvanizada
Color Blanco
Características Aerodinámicas
Valor K
Caudal nominal 20 Pa
Superficie geométrica
Aislamiento Acústico
Sin regulador de caudal (situación más desfavorable)
Dn,e,w (dB) 48
Dn,e,Atr (dBA) 45
Estanquidad al Agua
Estanquidad al agua > 150 Pa
Filtro antisuciedad
Filtro 30 PPI
RELACIÓN CAUDAL / PRESIÓN
100
80
70
60
50
40
30
20
10
1 2 3 4 5 10 20 30 40 50
q (l/s)
PLANO
air-in Caudal Grafica.xls
UNE-EN 13141-1
Posibilidad de instalar en 4 posiciones
fijas mediante regulador de caudal
2,13 1,87 1,42
10,0 l/s 8,5 l/s 6,5 l/s
40,0 cm² 30,0 cm² 20,0 cm²
UNE-EN 20140-10
UNE-EN 13141-1
AISLAMIENTO ACÚSTICO
D (C; C )
n,e,w tr
80
70
60
50
40
30
20
100
10
125 250 500
-
Frecuencia (Hz)
15/01/2009 12:41
MANUAL DE INSTALACIÓN
airmuro
AMC123T
1,07
6,0 l/s
10,0 cm²
F109401 / 03032010
© Copyright 2016 Dinamiko import, s.l.
48 (-1; -3) dB
1K 2K 4K
