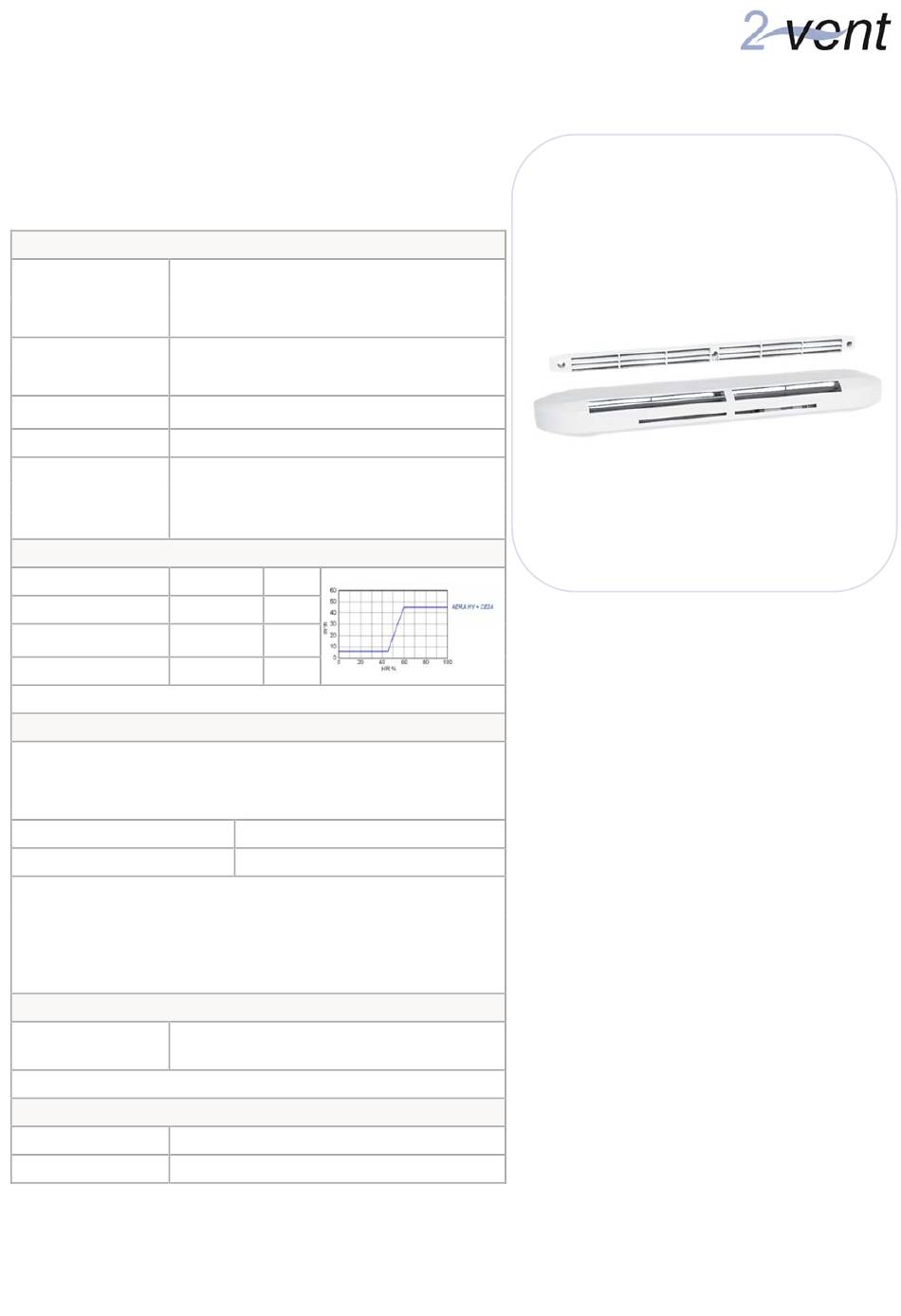

1 Dynamiko import S.L. MANUAL DE INSTALACIÓN
CARACTERÍSTICAS TÉCNICAS
Descripción
Dimensiones
Aireador 400 x 40 x 30 mm
Hueco de instalación
Según detalle
interior
posición > 1800 mm desde el suelo acabado
Perforación exterior
Sección de 40 cm² distribuidos libremente
Material
Termoplástico poliestireno
Colores RAL: 8019 / 1011 / 8003 / 8024
7035 / 7011 / 9011 / 8004
Color
Blanco
Características Aerodinámicas
air isola hy
Humedad
Caudal nominal 20 Pa
Sección
Caudal medido con 20 Pa según UNE‐EN 13141‐1:2004
Aislamiento Accesorio acústico RA
Fabricado en plástico con un elemento acústico, el frente de la campana acústica RA ayuda a
mejorar el aislamiento acústico de la entrada de aire. Se instala antes del aireador en la parte
interior como prolongación.
Dn, e, w (Ctr)
Dn, e, w (Ctr)
Dn,e,w
Aislamiento acústico (UNE‐EN 20140‐10:1994, UNE‐EN ISO 717‐1:1996)
Dn,e,w (ctr)
Diferencia de niveles normalizada, ponderada A, para ruido exterior dominante
de automóviles o de aeronaves. Valor requerido por el CTE DB‐HR.
Estanquidad al agua
Estanquidad sin regulador de
> 150 Pa
caudal
Estanquidad al agua según UNE‐EN 13141‐1:2004
Filtro antisuciedad
Filtro
Filtro opcional
60%
45%
12,5 l/s
1,6 l/s
40 cm
2
40 cm
2
39 dB
37 dB
MANUAL DE INSTALACIÓN
air
isola hy
