Estructura y función
Transporte e instalación
Leyenda
Pos. Denominación
L Conductor externo 1
N Conductor neutro
PE Conductor de protección
•
Con el equipo desconectado, introducir el enchufe de conexión a la red en la base correspondiente.
5.1.7 Suministro de gas de protección y gas plasma
¡Peligro de lesiones en caso de manejo incorrecto de bombonas de gas de protección!
¡Peligro de lesiones graves en caso de manejo incorrecto o fijación insuficiente de las
bombonas de gas de protección!
•
Seguir las indicaciones del productor de gas y de las normas de gas a presión.
•
No se debe realizar ninguna fijación en la válvula de la bombona de gas de protección.
•
Evitar que se caliente la bombona de gas de protección.
El suministro libre de gas de protección desde la bombona de gas de protección hasta el
quemador es una condición previa para resultados óptimos de soldadura. Además un suministro
de gas de protección con algún atasco puede producir daños en el quemador.
•
Vuelva a colocar la capucha amarilla de protección si no se va a utilizar la conexión de gas de
protección.
•
Todas las uniones de gas de protección deben quedar selladas herméticamente.

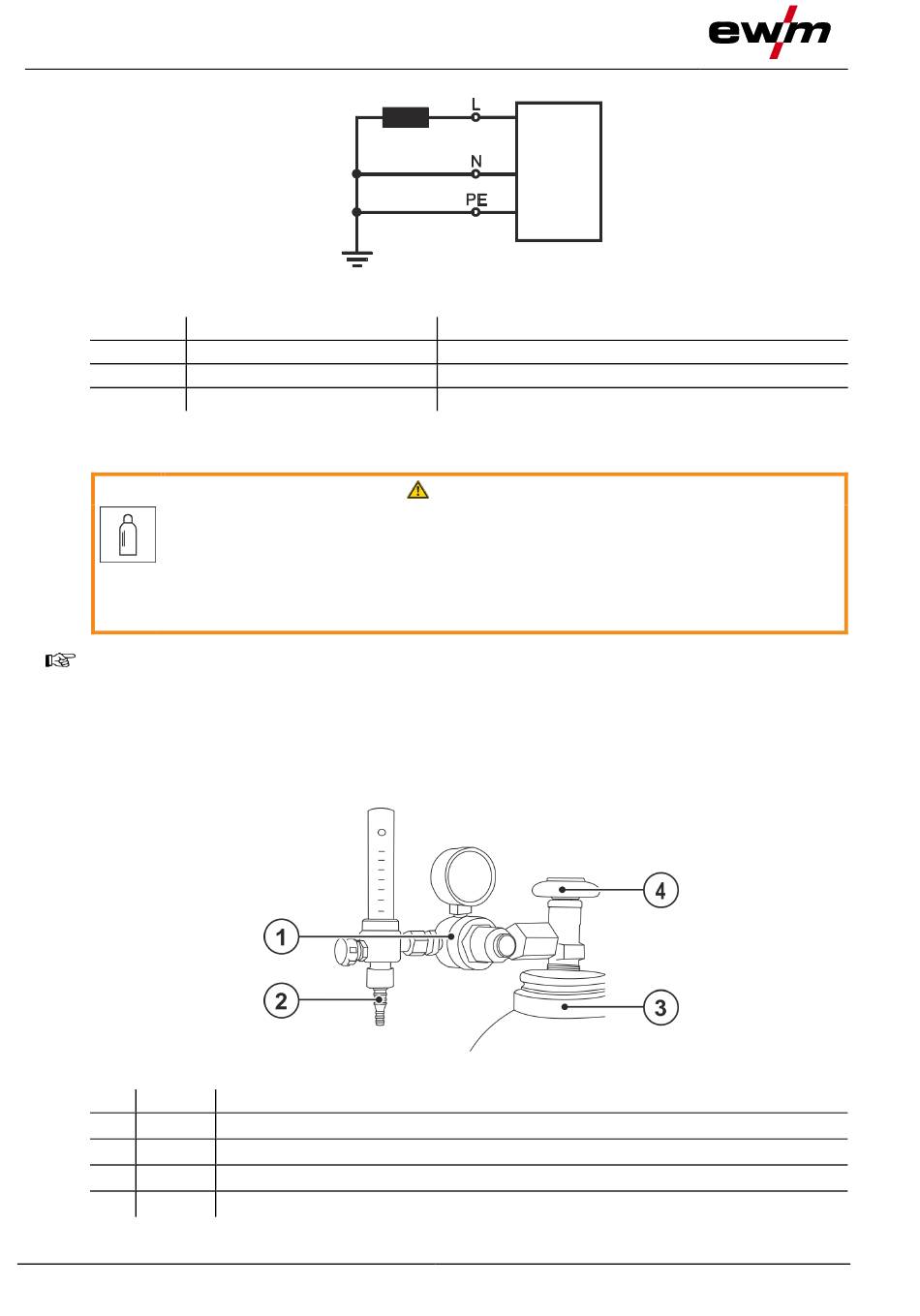

5.1.8 Conexión del regulador de gas
Pos Símbolo Descripción
1
2
3
4
30
0
Reductor de presión
Parte de salida del reductor de presión
Bombona de gas de protección
Válvula de la bombona
Figura 5-5
Código de colores
negro
azul
verde-amarillo
ADVERTENCIA
Figura 5-6
099-007027-EW504
28.08.2018
