► l'appareil a été réparé par une personne non autorisée, ou dans le cas où les pièces détachées ne
seraient pas d'origine Renfert.
► le matériel a été utilisé alors qu'il présentait des défauts de sécurité.
► si le produit a subi des chocs mécaniques ou s'il a été fait tomber.
► des accessoires ou consommables n'étant pas fournis ou autorisés par Renfert GmbH sont utilisés.
3

Description du produit

3.1 Description générale
Cet appareil de sablage Basic est utilisé dans les laboratoires de prothèses dentaires pour enlever les
restes de matériau de revêtement et d'oxyde sur les pièces coulées et pour perfectionner le travail de
surfaces� L'appareil Basic quattro IS est livré en tant que version à 2 silos� Il est possible de le trans-
former en version à 3 ou 4 silos en ajoutant des silos supplémentaires (voir les accessoires)� D'autres
domaines d'utilisation sont le démoulage de pièces en céramique pressée ou le sablage de faces occlu-
sales en céramique� Grâce à la mise à l'arrêt rapide et automatique, la sableuse Basic quattro IS convient
particulièrement pour l'application précise et ponctuelle de l'abrasif�

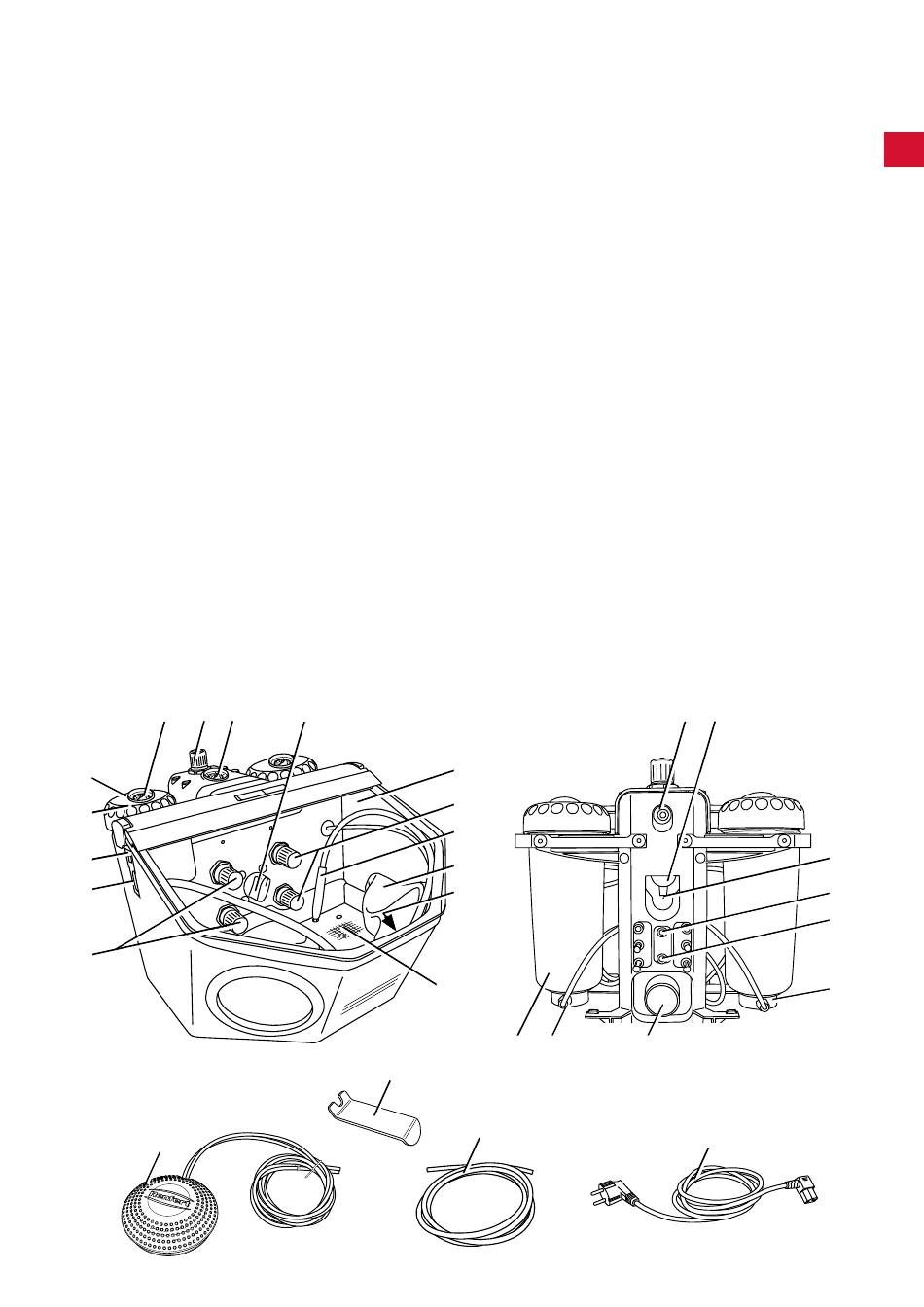

3.2 Composants et éléments fonctionnels
1 Régulateur de pression
2 Prise de l'appareil
3 Commutateur MARCHE /
ARRÊT
4
Couvercle du silo
5 Valve de purge
6 Manomètre (pression de
sablage)
7 Régulateur de pression (fixe)
8 Manomètre (pression de
raccordement)
6 7 8
5
4
3
2
1
25
9 Sélecteur
10 Vitre de protection
11 Pièce à main
12 Manchettes
13 Soufflette
14 Grille de fond
15 Prise d'air
16 Purgeur d'eau
17 Vanne du purgeur
18 Raccord de la commande
à pied (A)
9
10
1
11
12
13
14
24
20
26
- 5 -
19 Raccord de la com-
20 Chambre de mélange
21 Tube d'aspiration
22 Cartouche de filtre
23 Silo de sablage
24 Outil de desserrage
25 Commande à pied
26 Tuyau d'alimentation en
27 Câble de raccordement
15 16
23 22 21
mande à pied (B)
air comprimé
17
18
19
20
27
Fig. 1
FR
