Conexiones
(continuación)
■

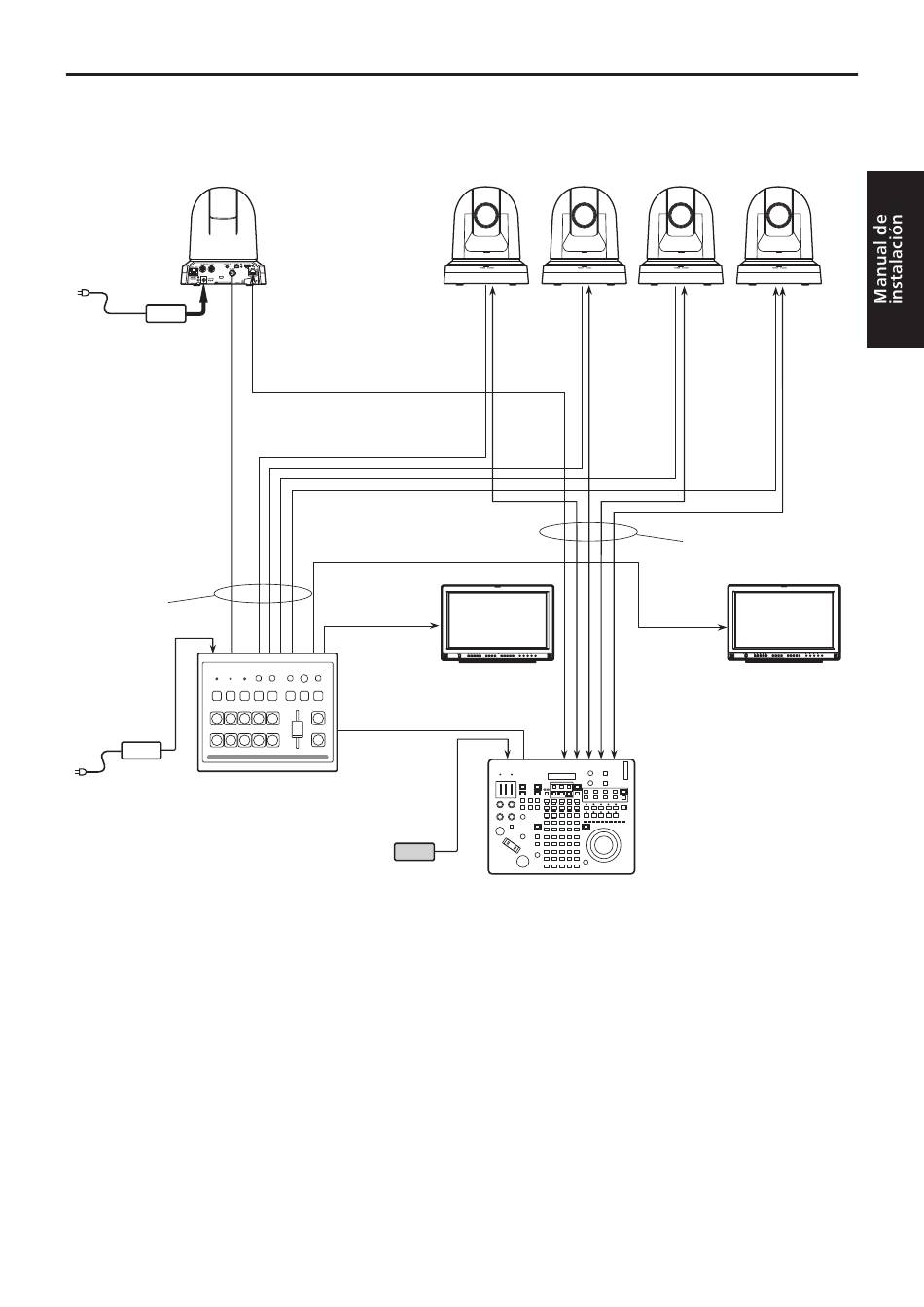

Ejemplo de sistema 3 (Control en serie)
Cámara integrada de HD
AW-HE40S
Adaptador de CA
suministrado
Señal de
vídeo SDI
Adaptador de CA
suministrado
Conmutador en directo compacto
● Salida SDI compatible solamente con la AW-HE40S.
● Asegúrese de que el cable LAN conectado al conector RS-422 sea un cable recto.
Conector RS-422
Monitor 1
Sistema TALLY
AW-HS50
Alimentación de
CC externa
Cámara integrada de HD
AW-HE40S*
Monitor
Controlador de cámara a distancia
AW-RP120
*: El adaptador de CA provisto con la unidad no se
muestra en la figura de arriba.
Señales de control de
cabezal de panorámica e
inclinación/cámara
(Cable LAN (cable recto))
Monitor 2
Monitor
21 (S)
