Guida rapida

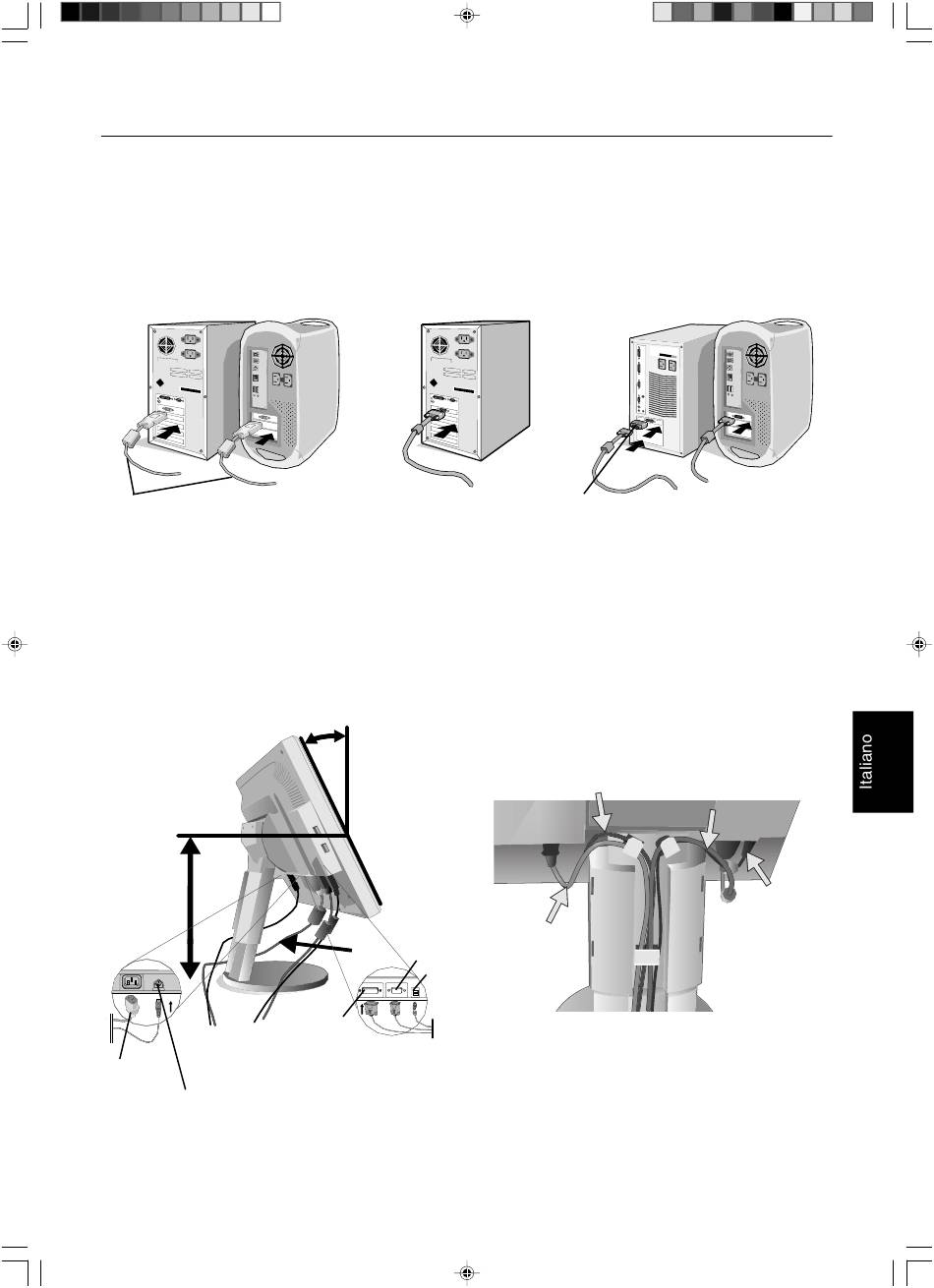

Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:
1. Spegnere il computer.
2. Per il PC o il Mac con l'uscita digitale DVI: Collegare il cavo segnali DVI (non compreso) al connettore della scheda
video del sistema (figura A.1). Serrare tutte le viti.
Per il PC con l'uscita analogica: Collegare il cavo segnali mini D-SUB a 15-pin al connettore della scheda video del
sistema (figura A.2). Serrare tutte le viti.
Per il Mac: Collegare l'adattatore cavo Macintosh al computer, quindi attaccare il cavo segnali mini D-SUB a 15-pin
all'adattatore cavo Macintosh (Figura B.1). Serrare tutte le viti.
Cavo segnali DVI
(non incluso) Figura A.1
NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.
3. Appoggiare le mani su entrambi i lati del monitor per inclinare lo schermo LCD di 30° e alzarlo alla posizione più alta
(figura C.1).
4. Collegare tutti i cavi ai connettori appropriati (figura C.1).
NOTA: Se si collegano entrambi i DVI e il cavo D-sub, il cavo DVI deve essere collegato lungo la nervatura sul lato del cavo
di alimentazione (figura C.1).
5. Per fare in modo che la gestione cavi avvenga al meglio, mettere i cavi in quest'ordine: Cavo alimentazione, cavo DVI ,
cavo D-Sub e cavo USB (figura C.2).
Posizione
del supporto
più alta
Cavo di
alimentazione
DC-OUT
Allegato del prodotto opzionale NEC.
Non utilizzare questo connettore a meno che non
sia espressamente specificato.
07_Italian
Inclinazione di 30˚
Cavo di alimentazione (inferiore)
Cavo DVI
Input2 (D-Sub)
Input1 (DVI)
Figura C.1
3
Adattatore
Figura A.2 cavo Macintosh
(non incluso)
Cavo DVI (superiore)
USB
Italiano-3
4/20/05, 9:55 AM
Figura B.1
Cavo D-Sub
Cavo USB
Figura C.2
