ADVERTENCIA:
Antes de manipular el interior del equipo, lea la información de seguridad que se envía con el equipo y siga los
pasos en
Antes de manipular el interior del
aparecen en
Después de manipular el interior del
recomendadas, consulte la página principal de cumplimiento de normativas en www.dell.com/regulatory_compliance.

Procedimiento

1

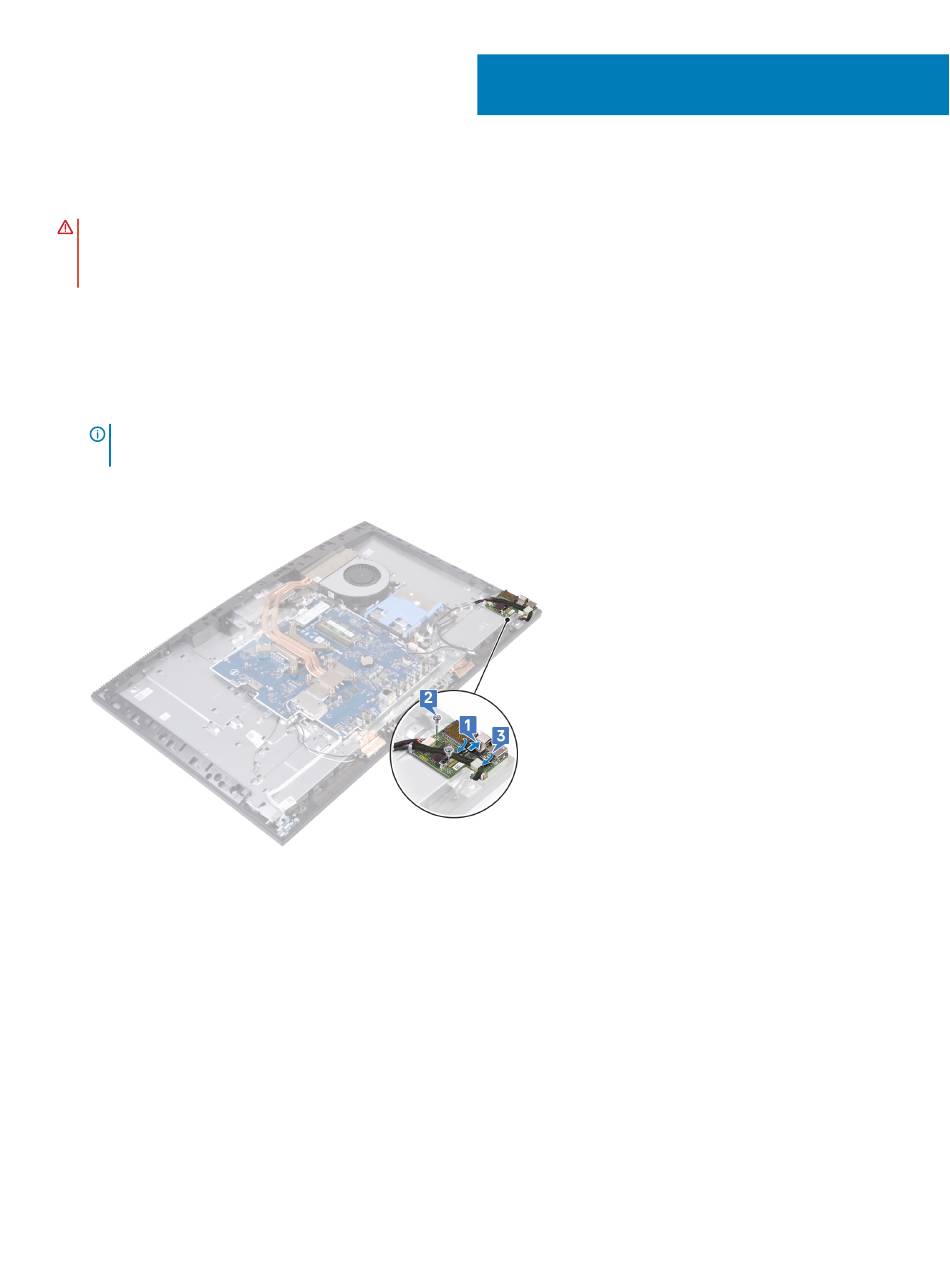

Coloque la placa de E/S junto con los cables en la base del ensamblaje de la pantalla y alinee los orificios para tornillos de la placa de
E/S con los orificios para tornillos en la base del ensamblaje de la pantalla.
NOTA:
Asegúrese de que el puerto USB Tipo C de la placa de E/S se encuentre en el soporte Tipo C de la base del
ensamblaje de la pantalla.
2
Coloque los dos tornillos (M2.5x3.5) que fijan la placa de E/S a la base del ensamblaje de la pantalla.
3
Coloque el cable del puerto para auriculares en la guía de colocación situada en la placa de E/S.
4
Coloque y alinee los orificios para tornillos del protector de la placa de E/S con los orificios para tornillos de la base del ensamblaje de la
pantalla.
5
Coloque los dos tornillos (M3x5) que fijan el protector de la placa de E/S a la base del ensamblaje de la pantalla.
6
Pase el cable del puerto para auriculares, el cable de la placa e E/S y el cable de alimentación de la placa de E/S en las guías de
colocación situadas en la base del ensamblaje de la pantalla.
7
Conecte el cable del puerto para auriculares a la tarjeta madre del sistema.
8
Conecte el cable de alimentación de la placa de E/S a la tarjeta madre del sistema.
9
Conecte el cable de la placa de E/S a la placa base.
66
Colocación de la placa de E/S
Colocación de la placa de E/S
equipo. Después de manipular el interior del equipo, siga las instrucciones que
equipo. Para obtener información adicional sobre prácticas de seguridad
