Wiring Diagram; Montaje - Cooper Lighting SMD6WHE UNV Serie Instrucciones

IB518372ML
Wiring into HALO H2750x, H550x, H750, and
H245, H995x Series LED (non-screw base)
Housings
Recessed Housing Installation Kit sold separately.
N OTE:
1. Plug the orange connector on SMD LED fixture (A)
into the orange connector included with the housing
(Fig. 2).
2. Bundle any excess length of wire inside the housing
(above the fixture) in preparation for insertion.
3. Install the fixture. (See MOUNTING section for specific
instructions).

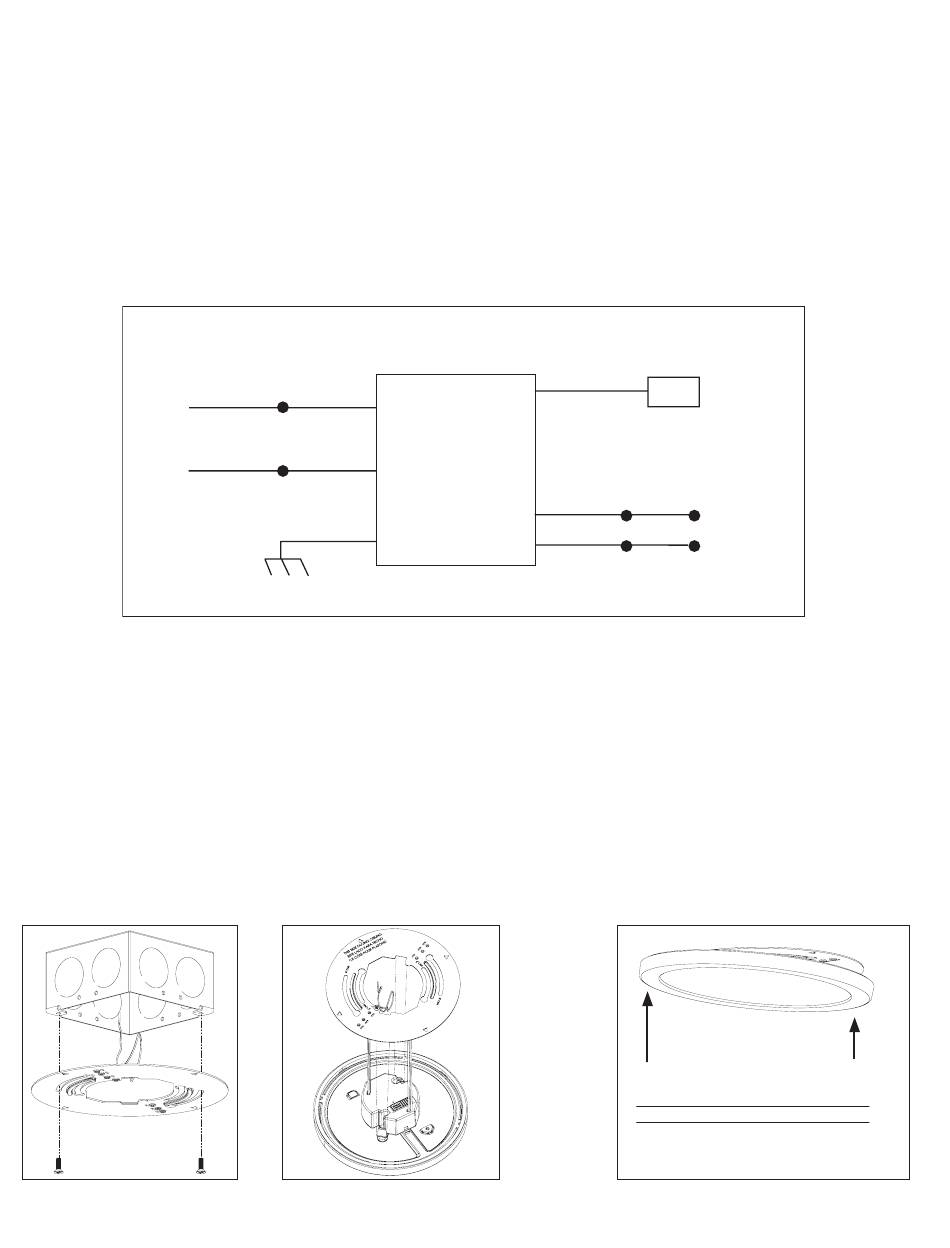

WIRING DIAGRAM

BLACK (LINE)
WHITE
(NEUTRAL)
MOUNTING
Existing Junction Box Installation
1. Secure the included mounting plate to the Junction
Box as shown in (Fig. 8) using (2) #8-32 Junction Box
Screws (C) through the appropriate slots (depending on
the manufacturer/size of j-box being used). If installing
multiple square fixtures and alignment is critical, take
note of the orientation of the triangular notches so it can
be matched in subsequent installations.
2. Properly wire the unit as instructed in the WIRING
section of these instructions.
3. Align the driver/wiring so that it will pass through the
opening in the mounting plate (Fig. 9).
Fig. 8
6
Câblage dans les boîtiers des séries
DEL HALO H2750x, H550x et H995x
(culot non vissé)
REMARQUE: Kit de logement encastré vendu
séparément.
1. Branchez le connecteur orange du fixture DEL SMD (A)
dans le connecteur orange fourni avec le boîtier
(Fig. 2).
2. Rassemblez tout excédent de câble à l'intérieur du
boîtier (au-dessus du fixture) en vue de l'insertion.
3. Installez le fixture. (Voir la section MONTAGE pour des
instructions spécifiques.
BLACK (LINE)
WHITE
(NEUTRAL)
0-10V DIMMING DRIVER
GROUND
MONTAGE
Installation avec une boîte de jonction
existante
1. Fixez la plaque de montage fournie à la boîte de jonction
comme indiqué (Fig. 8) à l'aide de (2) vis de boîte de
jonction n° 8-32 (C) dans les fentes appropriées (selon
le fabricant/la taille de la boîte de jonction utilisée). Si
l'installation de plusieurs équerres et l'alignement sont
critiques, prenez note de l'orientation des encoches
triangulaires afin qu'elles puissent être adaptées lors
d'installations ultérieures.
2. Branchez correctement le module comme indiqué à la
section CÂBLAGE de ce guide.
3. Aligner le conducteur/câblage de manière à ce qu'il
passe par l'ouverture de la plaque de montage (Figure 9).
Fig. 9
Cableado en Alojamientos LED de las
series HALO H2750x, H550x y H995x
(base no enroscable)
NOTA: El kit de vivienda empotrada se vende por
separado.
1. Inserte el conector naranja del fixture LED SMD (A)
en el conector naranja incluido con el alojamiento
(Fig. 2).
2. Enrolle todo exceso de cable dentro del alojamiento
(por encima del fixture) para prepararlo para su
colocación.
3. Instale el fixture. (Consulte la sección de MONTAJE
para ver instrucciones específicas.)
LED
PURPLE
GRAY

MONTAJE

Instalación en la caja de derivación
existente
1. Asegure la placa de montaje incluida a la caja de
empalmes como se muestra en (Fig. 8) utilizando (2)
tornillos de la caja de empalmes #8-32 (C) a través de
las ranuras apropiadas (dependiendo del fabricante/
tamaño de la caja de empalmes que se esté utilizando).
Si la instalación de múltiples accesorios cuadrados y la
alineación es crítica, tome nota de la orientación de las
muescas triangulares para que pueda ser igualada en
instalaciones posteriores.
2. Instale el cableado de la unidad tal como se indica en la
sección CABLEADO de estas instrucciones.
3. Alinee el conductor/cableado de manera que pase por la
abertura de la placa de montaje (Figura 9).
Fig. 10
Push one side of the spring in first and then the other
Poussez d'abord un côté du ressort, puis l'autre
Empuje un lado del resorte primero y luego el otro
SMD6xWHE UNV, Selectable CCT Instructions
0-10V DIMMING
OPTION (FIELD
INSTALLATION)
www.halolighting.com
