Asegúrese de aislar el conducto para evitar que se
forme condensación. (Material: lana de vidrio o espuma
de poliuretano, 25 mm de grosor)
-
Utilice aislamiento eléctrico entre el conducto y la pared
cuando use conductos metálicos para pasar
enlistonados metálicos en forma de malla o rejilla
o enchapados metálicos en construcciones de madera.
-
Asegúrese de explicar al cliente la forma de mantener
y limpiar los elemento locales (filtro de aire, rejilla
(tanto la rejilla de aspiración como la rejilla de salida
de aire), etc.).

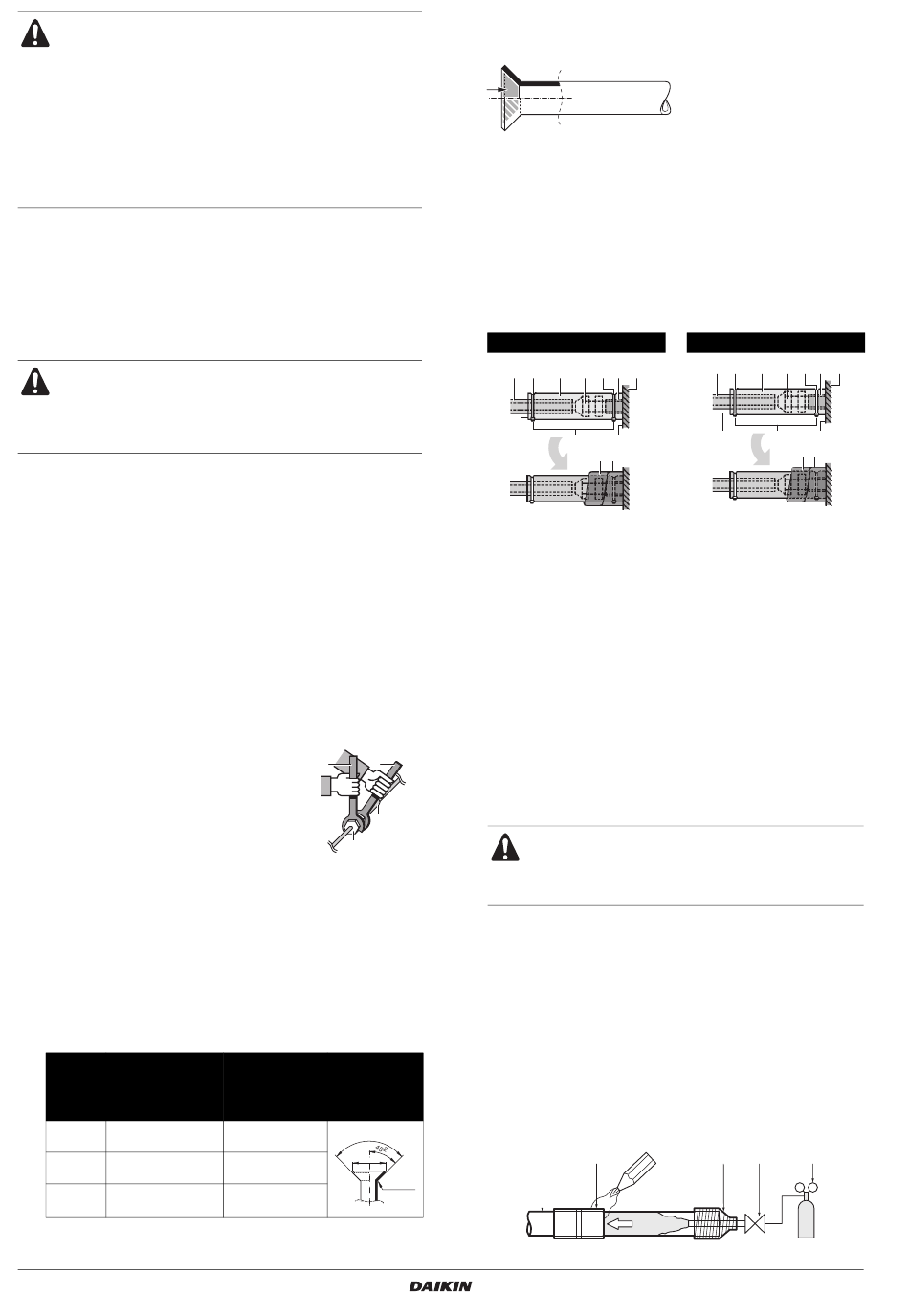

Instalación de los tubos de refrigerante
Para la instalación de los tubos de refrigerante de la unidad exterior,
consulte el manual de instalación suministrado con la unidad exterior.
Antes de instalar los tubos, verifique qué tipo de refrigerante se
utiliza.
La instalación debe correr a cargo de un técnico en
refrigeración cualificado, y los materiales elegidos y la
instalación deben ajustarse a las normativas nacionales e
internacionales aplicables. En Europa, la norma de
referencia es la EN378.
Utilice cortatubos y un abocardado apto para el tipo de
refrigerante utilizado.
Para evitar que el polvo, la humedad u otras sustancias
extrañas se cuelen en el tubo, apriete el extremo o cúbralo con
cinta.
Utilice tubos sin costura de aleación de cobre (ISO 1337).
La unidad exterior tiene una carga de refrigerante.
Para evitar fugas de agua, realice el trabajo completo de
aislamiento térmico a ambos lados de las tuberías de gas y de
líquido. Al emplear una bomba de calor, la temperatura de la
tubería del gas puede llegar hasta unos 120°C, por lo que
conviene usar un aislamiento con suficiente resistencia.
Asegúrese de utilizar juntas una llave para tuercas y una llave
inglesa para el par cuando realice la conexión o desconexión de
las tuberías a/de la unidad.
1
Llave inglesa dinamométrica
2
Llave abierta para tuercas
3
Unión entre tubos
4
Tuerca abocardada
No mezcle ninguna otra sustancia distinta a la especificada
dentro del circuito de refrigerante, como aire, etc.
Utilice solamente material recocido para las conexiones
abocardadas.
Consulte Tabla 1 para obtener información sobre las
dimensiones de los espacios de la tuerca abocardada y el par
de ajuste adecuado. (Un exceso de ajuste puede dañar la guía
y causar pérdidas.)
Tabla 1
Calibre
Par de apriete
de la
(N•m)
tubería
(mm)
Ø9,5
33~39
Ø12,7
50~60
Ø15,9
63~75
5
1
2
3
4
Dimensiones
Forma
del abocardado
de la guía
A (mm)
12,8~13,2
90 2
A
16,2~16,6
R=0,4~0,8
19,3~19,7
Cuando conecte la tuerca abocardada, recubra el abocardado
con aceite de éster o de éter por dentro y dé 3 o 4 vueltas a la
tuerca a mano antes de apretar firmemente.
Si se producen fugas de gas refrigerante durante la instalación,
ventile la zona. Se libera un gas tóxico al exponer el gas
refrigerante a un fuego.
Compruebe que no hay fugas de gas refrigerante. El gas
refrigerante puede liberar un gas tóxico si se produce una fuga
en un espacio interior y queda expuesto a la llama de un
calentador, un hornillo, etc.
Por último, realice el aislamiento tal y como se muestra en las
siguientes figuras.
Procedimiento de aislamiento de los tubos
Tubería de gas
1
6
3
2
6
4
A
C
B
7
D
1
Material aislante de los tubos (no incluido)
2
Conexión de la tuerca abocardada
3
Aislamiento para la conexión (incluido con la unidad)
4
Material aislante de los tubos (unidad principal)
5
Unidad principal
6
Mordaza (suministro independiente)
7
Almohadilla de sellado mediana 1 para tubos de gas
(incluida con la unidad)
Almohadilla de sellado mediana 2 para tubos de líquido
(incluida con la unidad)
A
Suba las juntas
B
Fíjelo a la base
C
Apriete la pieza, excepto el material aislante del tubo
D
Envuelva el tubo desde la base de la unidad hasta la parte
superior de la conexión de la tuerca abocardada
Para el aislamiento local, aísle todo el tubo local hasta
las conexiones dentro de la unidad.
Los tubos expuestos pueden provocar condensación
y pueden causar quemaduras al tocarlos.
Precauciones relacionadas con las soldaduras
Al realizar operaciones de soldadura, es fundamental que haga
circular nitrógeno.
Si suelda sin hacer circular o liberar nitrógeno en los tubos, se
crearán grandes cantidades de película oxidada en el interior de
los tubos, lo que afectará negativamente las válvulas y los
compresores del sistema de refrigeración e impedirá un
funcionamiento normal.
Cuando suelde liberando nitrógeno en los tubos, fije la presión
de nitrógeno en 0,02 MPa con una válvula reductora de la
presión (justo lo suficiente para que se note en la piel).
1
2
Tubería de líquido
1
6
3
2
6
5
A
C
7
3
4
6
6
4
5
B
D
5
