Inclinación

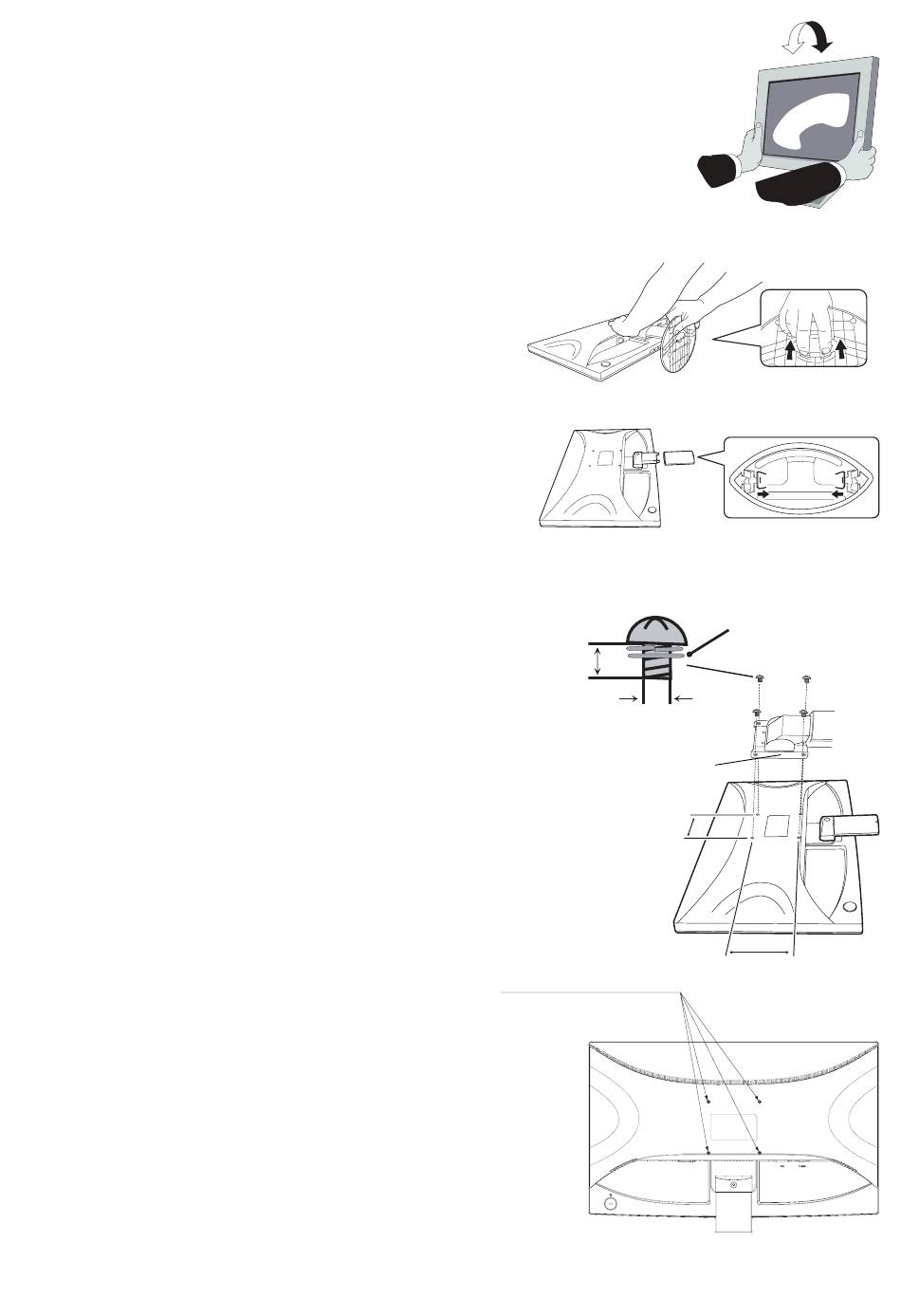

Sujete el monitor por arriba y por abajo, y ajuste la inclinación que desee (fi gura TS.1).
NOTA:
Realice esta operación con cuidado.
Reempaquetado
Retire el cuello y la base del soporte para volver a empaquetar.
1. Desconecte todos los cables.
2. Sitúe el monitor boca abajo en una superfi cie no abrasiva.
3. Retire la base del soporte. Suba las lengüetas y extraiga la base del soporte (fi gura S.1).
4. Retire el cuello del soporte. Empuje las 2 lengüetas y extraiga el cuello del soporte
(fi gura S.2).
NOTA:
Tenga cuidado al retirar el cuello y la base del soporte.
Si experimenta problemas al retirar la base del soporte,
múevala hacia la derecha y hacia la izquierda suavemente.
Cómo instalar el brazo fl exible
Este monitor LCD está diseñado para ser utilizado con un brazo fl exible.
Para montar el monitor de otra forma:
•
Siga las instrucciones facilitadas por el fabricante del montaje del monitor.
•
Para cumplir las normas de seguridad, el monitor debe estar montado
en un brazo que soporte su peso y debe tener la certifi cación UL.
Para más información, consulte la página 12. Retire la base del soporte
antes del montaje.
Cómo retirar la base del soporte del monitor para el montaje
Para montar el monitor de otra forma:
1. Desconecte todos los cables.
2. Sitúe el monitor boca bajo en una superfi cie no abrasiva.
3. Suba las lengüetas y extraiga la base del soporte (fi gura S.1).
El monitor ya se puede montar mediante un método alternativo.
Repita el proceso en sentido inverso para volver a montar el soporte.
NOTA:
Retire el soporte del monitor con cuidado.
Si experimenta problemas al retirar la base del soporte,
múevala hacia la derecha y hacia la izquierda suavemente.
No retire el cuello del soporte durante el montaje.
Cómo instalar el brazo fl exible
Este monitor LCD está diseñado para ser utilizado con un brazo fl exible.
1. Para retirar el soporte, siga las instrucciones que se indican en el apartado
Cómo retirar el soporte del monitor para el montaje.
2. Para el montaje, utilice los tornillos (4) y colóquelos tal como se muestra en la imagen.
Peligro: para cumplir las normas de seguridad, el monitor debe
estar montado a un brazo que garantice la estabilidad
necesaria teniendo en cuenta el peso del monitor.
El monitor LCD sólo se podrá utilizar con un brazo
homologado (por ejemplo, de la marca GS).
NOTA:
Apriete todos los tornillos.
(Fuerza de sujeción recomendada: 98 - 137N•cm)
12 mm
Grosor de la escuadra (brazo)
4 Tornillos (M4)
(Profundidad máxima: 10 mm)
Si utiliza otros tornillos, compruebe
la profundidad del orifi cio.
Español-8
Figura TS.1
Figura S.1
Figura S.2
4 arandelas de
seguridad y arandelas
planas de 12 mm
M4
2,0~3,2 mm
100 mm
100 mm
Peso del conjunto del monitor: 4,1 kg
