Theben LUNA 121 top2 RC Manual De Instrucciones

Interruptor
ES
crepuscular digital

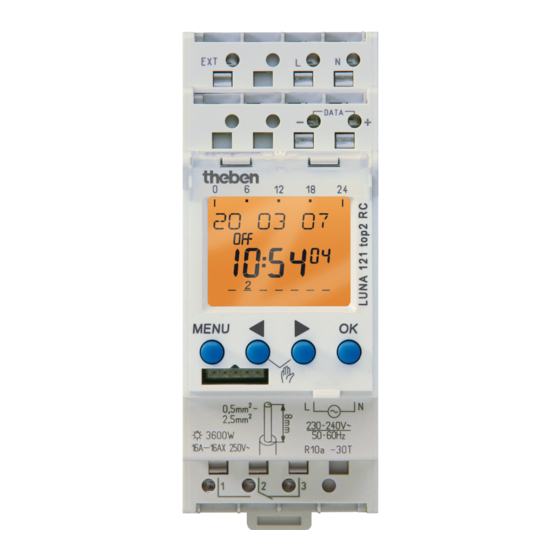

LUNA 121 top2 RC
1210100/ 1210200
LUNA 122 top2 RC
1220100/ 1220200
1. Indicaciones básicas de seguridad
ADVERTENCIA
¡Peligro de muerte por descarga eléctrica o incendio!
¡El montaje debe ser llevado a cabo
¾ ¾
exclusivamente por un electricista profesional!
•
Este aparato está previsto para el montaje en carriles
DIN (según EN 60715)
!
Tarjeta de memoria OBELISK top2: Evitar que se cargue
mecánicamente o se ensucie si se guarda en otro sitio o
se transporta.
2. Uso previsto
•
El interruptor crepuscular digital se utiliza para controlar
instalaciones de alumbrado (calles), escaleras exteriores,
escaparates, entradas. etc.
•
Utilización exclusiva en lugares cerrados y secos
!
No utilizar en dispositivos de protección, como p. ej.
salidas de emergencia, instalaciones de protección contra
incendios, etc.
Eliminación
Desechar el aparato de forma respetuosa con el medio
†
¾
ambiente
3. Montaje y conexión
Montaje del reloj programador
ADVERTENCIA
¡Peligro de muerte por descarga eléctrica o incendio!
¡El montaje debe ser llevado a cabo
¾ ¾
exclusivamente por un electricista profesional!
307131
click
Borne enchufable con
resorte
Dispositivo de
apertura de
borne enchufab-
le por resorte
Toma de
prueba
Tarjeta de
memoria
OBELISK top2
(9070404)
Montar en carril DIN (según EN 60715)
† ¾
Desconectar la tensión
† ¾
Asegurar contra una reconexión
† ¾
Comprobar que no haya tensión
† ¾
Conectar a tierra y cortocircuitar
† ¾
Cubrir o delimitar piezas adyacentes que se encuentren
† ¾
bajo tensión
Conectar el cable
Esquemas de conexiones LUNA 121 top2 RC / LUNA 122 top2 RC
L N
Ext1
– +
Data
C1
1 2 3
Pelar el cable 8 mm (máx. 9 mm)
† ¾
Introducir el cable con un ángulo de 45° en el borne de
† ¾
conexión DuoFix® abierto
L Máximo de 2 cables por borne
Para abrir el borne de conexión DuoFix®, presionar el
†
¾
destornillador hacia abajo
Soltar el cable
Presionar hacia abajo el dispositivo de apertura de borne
†
¾
enchufable por resorte con el destornillador
Cable 45°
4 5 6
Lux
C2
Ext1 Ext2
RC DCF
C1
1 2 3
N
L
L
L N
Lux
– +
Data
RC DCF
N
L
L
1
