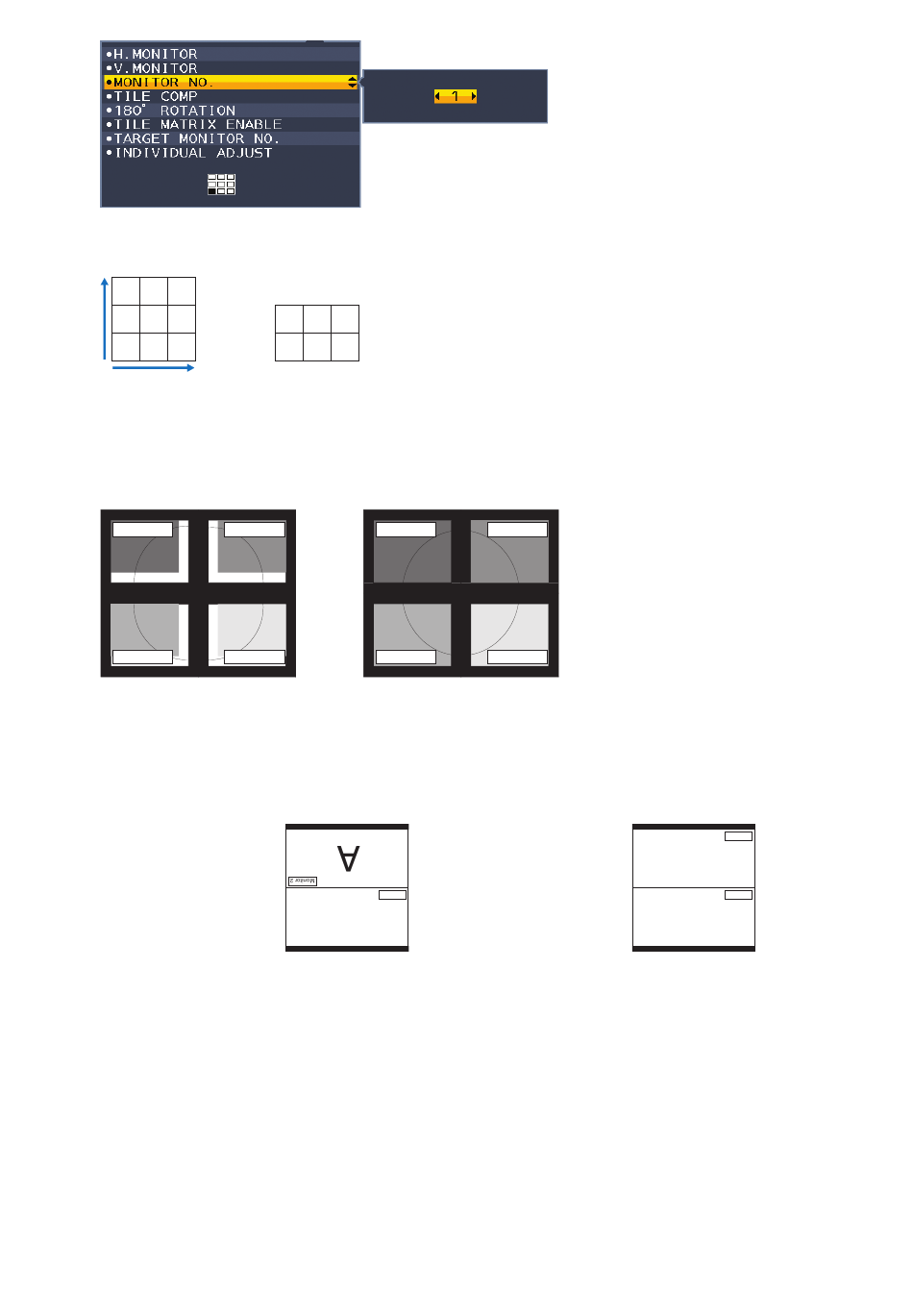

Establezca el monitor maestro en 1 y después establezca el resto de monitores (monitores secundarios) siguiendo
este orden.
Ejemplo de instalación y número de monitor
7 8 9
4 5 6
1 2 3
PANTALLAS H 3
PANTALLAS V 3
TILE COMP
Funciona junto a TILE MATRIX para compensar la anchura de los marcos de los paneles y mostrar así la imagen con
mayor definición.
TILE COMP con 4 monitores (la zona negra muestra los marcos del monitor):
Monitor 1
Monitor 2
Monitor 3
Monitor 4
TILE COMP APAGADO
ROTAR 180°
Hace rotar la imagen.
NOTA: Si instala monitores en dos niveles, los monitores de la parte superior pueden instalarse boca abajo.
El método de instalación puede reducir la distancia del marco entre los monitores de la parte superior y los de
la parte inferior.
[ROTAR 180°: APAGADO]
[ROTAR 180°: APAGADO]
TILE MATRIX ACTIVO
Permite ver una imagen en varias pantallas. Esta función puede utilizarse con hasta 9 monitores (3 verticales y
3 horizontales). El uso de TILE MATRIX ACTIVO precisa enviar la señal de salida del PC a cada monitor a través de
un amplificador de distribución.
TARGET NUMERO MONITOR
Controla el OSD del monitor secundario usando las teclas de control del monitor maestro.
Establezca el número de monitor secundario según lo establecido en NUMERO MONITOR. Si toca la tecla INPUT
(SELECT), cada monitor secundario muestra su número de monitor.
AJUSTE INDIVIDUAL
ENCENDIDO: Controla cada monitor secundario desde el monitor maestro.
Una vez establecido ENCENDIDO, el funcionamiento del monitor maestro se refleja en el menú OSD del monitor
secundario.
Para desactivar el AJUSTE INDIVIDUAL, toque simultáneamente las teclas SELECT y EXIT.
NOTA: Conecte los monitores con cables ControlSync.
4 5 6
1 2 3
PANTALLAS H 3
PANTALLAS V 2
Monitor 1
Monitor 3
TILE COMP ENCENDIDO
[ROTAR 180°: ENCENDIDO]
[ROTAR 180°: APAGADO]
Monitor 1
A
Español-22
Monitor 2
Monitor 4
22
Monitor 2
A
Monitor 1
A
