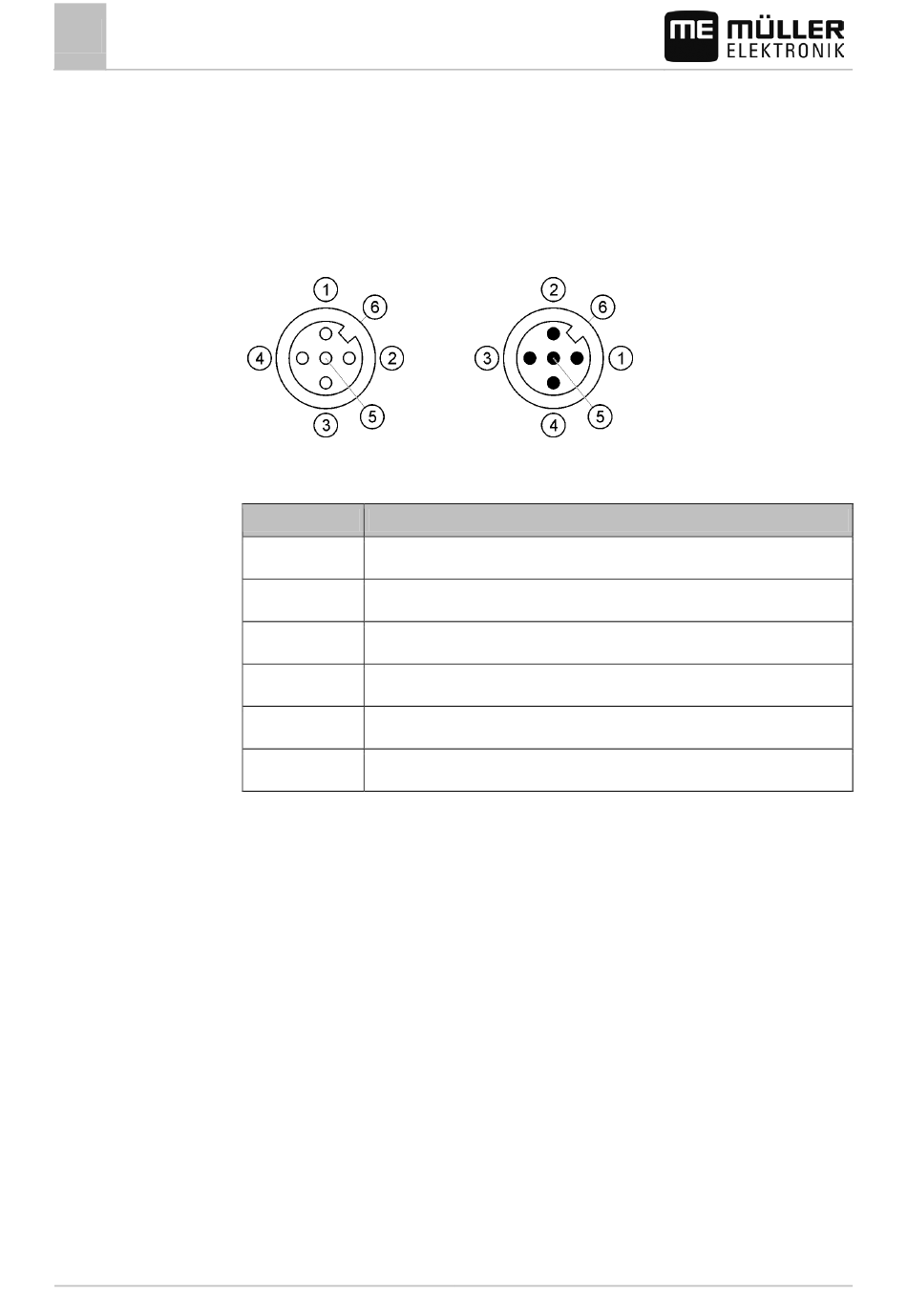

Asignación de pin de las conexiones de cámaras 1 y 2
Las conexiones 1 y 2 sirven para la conexión de una video cámara análoga. Ambas conexiones
están asignadas de forma pareja.
Las conexiones 1 y 2 son de 5 polos, codificadas A M12 hembrillas. Puede extraer la asignación de
la siguiente tabla.
Asignación de pin de la
hembrilla (en el terminal)
Pin
Señal
1
El pin está reservado por ME (no conectar)
2
GND
3
El pin está reservado por ME (no conectar)
4
Señal de video
5
Pantalla de video
Capa exterior
Pantalla
Asignación de pin del conector
30322511-02-ES
V7.20141016
