Puesta En Servicio Del Convertidor; Conexión De La Tensión De Red; Instalación Con La Consola De Programación; Nivel De Control - BONFIGLIOLI Vectron ACTIVE Serie Manual De Instrucciones

7
7.1
Al terminar los trabajos de instalación y antes de conectar la tensión de red, es
recomendable volver a comprobar todas las conexiones de control y potencia. Si todas
las conexiones eléctricas son correctas, compruebe que la habilitación del convertidor
esté desactivada (entrada de control S1IND abierta). Después de activar la tensión de
red, el convertidor efectúa un autotest y la salida del relé (X10) indica "Anomalía".
Transcurridos algunos segundos, el convertidor concluye el autotest, el relé (X10) se
excita e indica "Ninguna anomalía".
En el estado de entrega y después de la configuración de los valores de fábrica, la
puesta en servicio guiada se restituye automáticamente. La consola de programación
muestra la opción de menú "SEtUP" del menú CTRL.
7.2
La puesta en funcionamiento guiada del convertidor determina todas las
configuraciones de los parámetros importantes para la aplicación deseada. La
selección de los parámetros disponibles se obtiene de aplicaciones estándar
conocidas de técnica de los accionamientos. Esto facilita la selección de los
parámetros importantes. Al finalizar la rutina de instalación (SETUP), en la consola de
programación aparece visualizado el valor real de
VAL. A continuación, el usuario debería comprobar si existen otros parámetros
importantes para la aplicación.
Nota:
La puesta en servicio guiada se visualiza automáticamente en el
estado de entrega. Después de efectuar una puesta en servicio
correcta, es posible seleccionar el menú CTRL desde el menú
principal y recuperar la función.
En función del
visualizadas automáticamente las configuraciones disponibles.
Si se ha modificado la configuración, se configuran las funciones de
hardware y software. Vuelve a aparecer visualizado el mensaje
"SEtUP".
Confirme este mensaje con la tecla ENT para continuar con la
puesta en servicio.
62
62

Puesta en servicio del convertidor

Conexión de la tensión de red
Instalación con la consola de programación
La puesta en servicio guiada incluye la función para la identificación de
los parámetros. Los parámetros se determinan y se configuran,
consecuentemente, mediante una medición. En caso de elevados
requisitos de precisión de la regulación del número de revoluciones/par
de torsión, después de la primera puesta en servicio guiada, ésta debería
repetirse en las condiciones de funcionamiento, ya que una parte de
los datos de la máquina depende de la temperatura de funcionamiento.

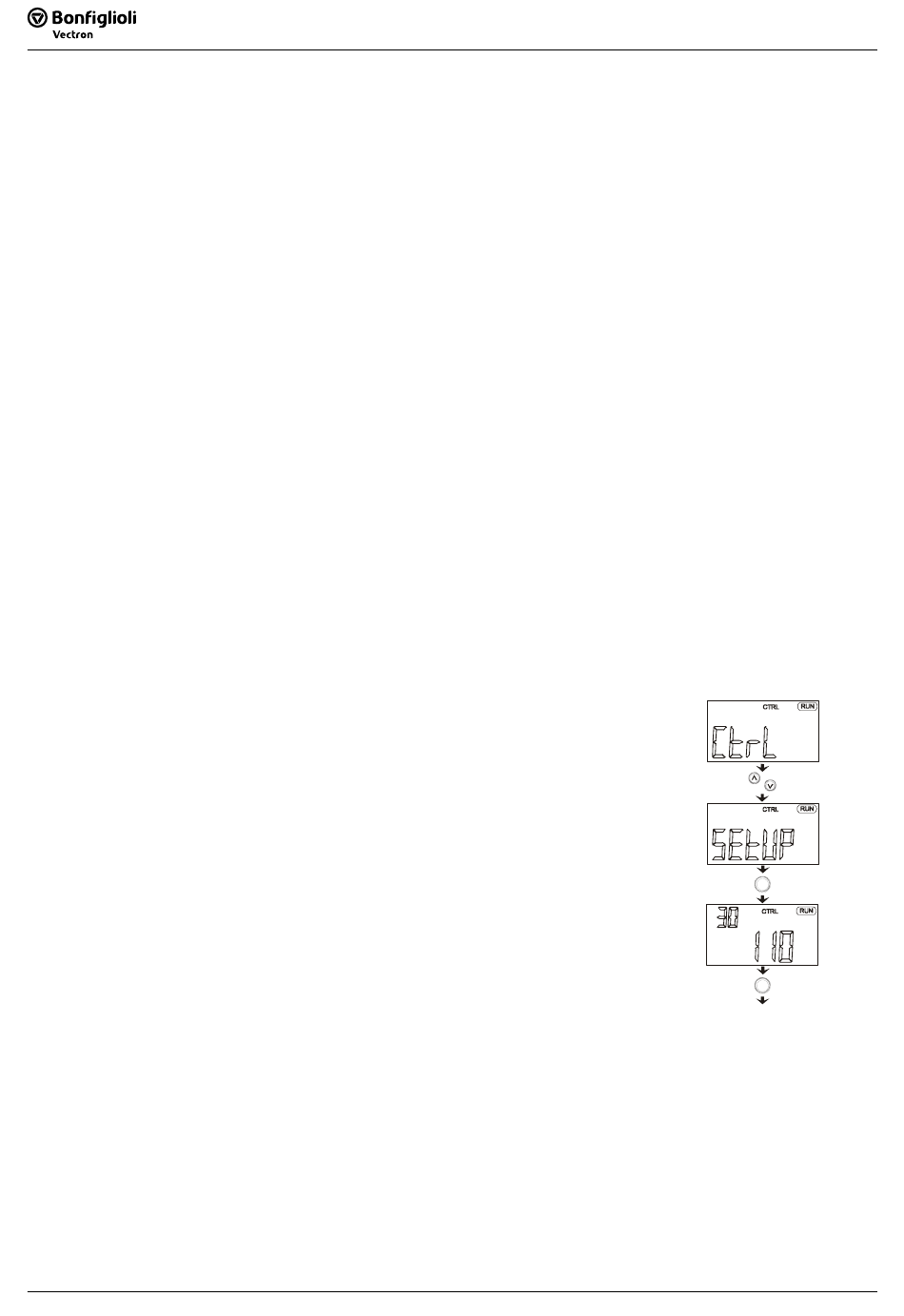

Seleccione el menú CTRL con la tecla ENT.
•
• En el menú CTRL, seleccione con las teclas de
desplazamiento la opción de menú "SetUP" y confirme
con la tecla ENT.
• Seleccione el parámetro
ENT.

Nivel de control

• Seleccione con las teclas de desplazamiento los números
de las configuraciones deseadas (descripción de las
configuraciones en capítulo siguiente).
Pase al parámetro siguiente.
•
• Después de la inicialización, confirme la configuración
seleccionada con la tecla ENT.
Frecuencia real
Configuración
30 con la tecla
28 seleccionado, aparecen
241 del menú
ENT
ENT
