Montaje de las aspas del ventilador y la caja del interruptor.
NOTA DE INSTALACIÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Instalar el ventilador con las aspas
colocadas podría ocasionar daños en las mismas.
ADVERTENCIA
Para reducir el riesgo de lesiones personales, no doble
las aspas al instalar, balancear o limpiar el ventilador. No
coloque objetos extraños entre las aspas del ventilador
en funcionamiento .

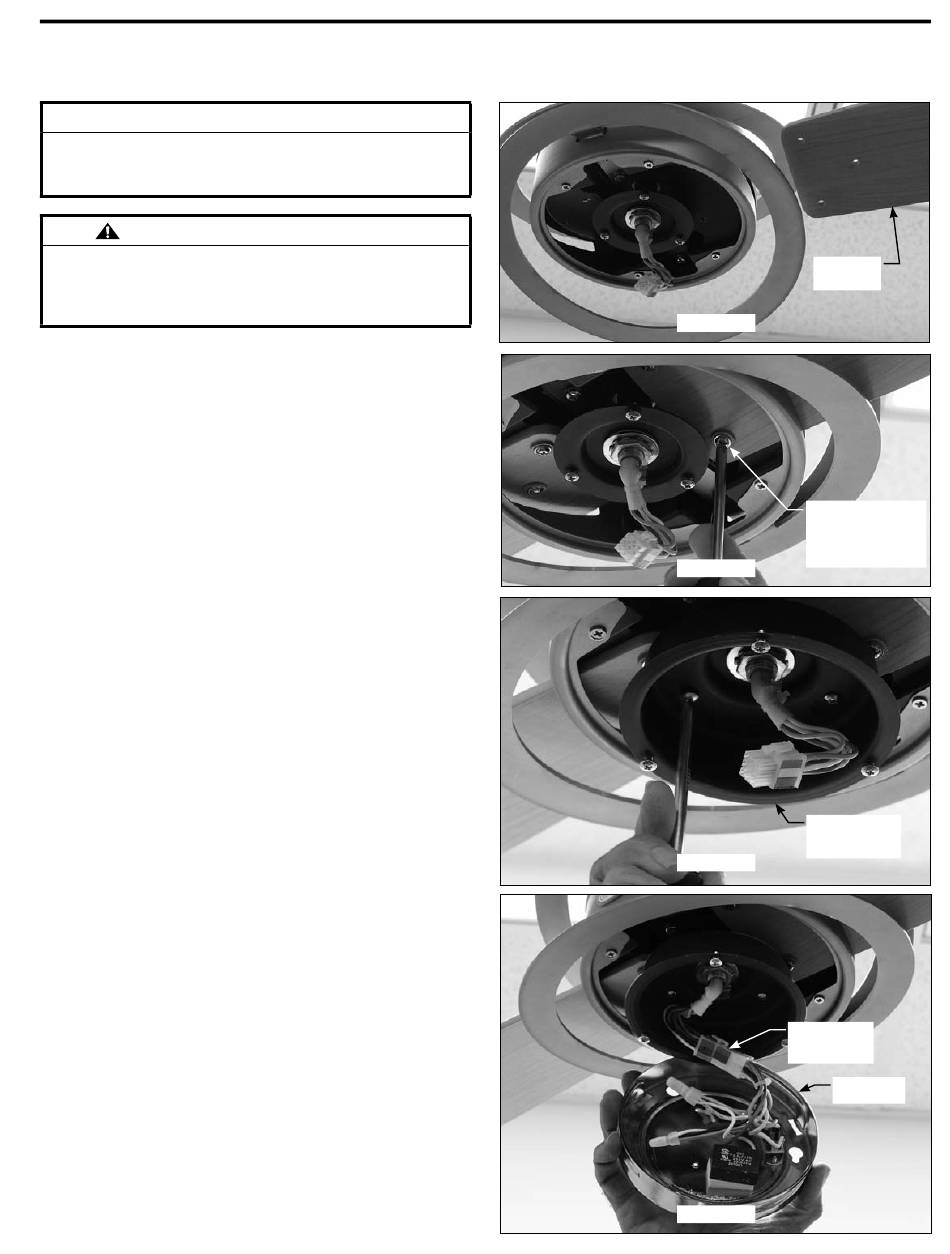

Ensamblaje de las aspas:
1 . Deslice con cuidado las aspas a través de la ranura,
como se muestra. (Figura 1)
2 . Asegure bien las dos aspas con tornillos con cabeza
de arandela con arandelas de fibra. No ajuste demasiado.
(Figura 2)
Unidad de la caja/del adaptador del interruptor:
3 . Ensamble la caja del adaptador de interruptor en el
soporte de la caja y ajuste tres tornillos. (Figura 3)
4 . Ajuste firmemente la caja del interruptor de 9 pasadores
"del color que hace juego" al enchufe del mazo de cables
dentro de la caja del interruptor. (Figura 4)
25
Aspa del
ventilador
Figura 1
Tornillo con
cabeza de
arandela con
arandela de fibra
(3 por aspa)
Figura 2
Caja del
adaptador del
interruptor
Figura 3
Conector
principal del
ventilador
Caja del
interruptor
Figura 4
