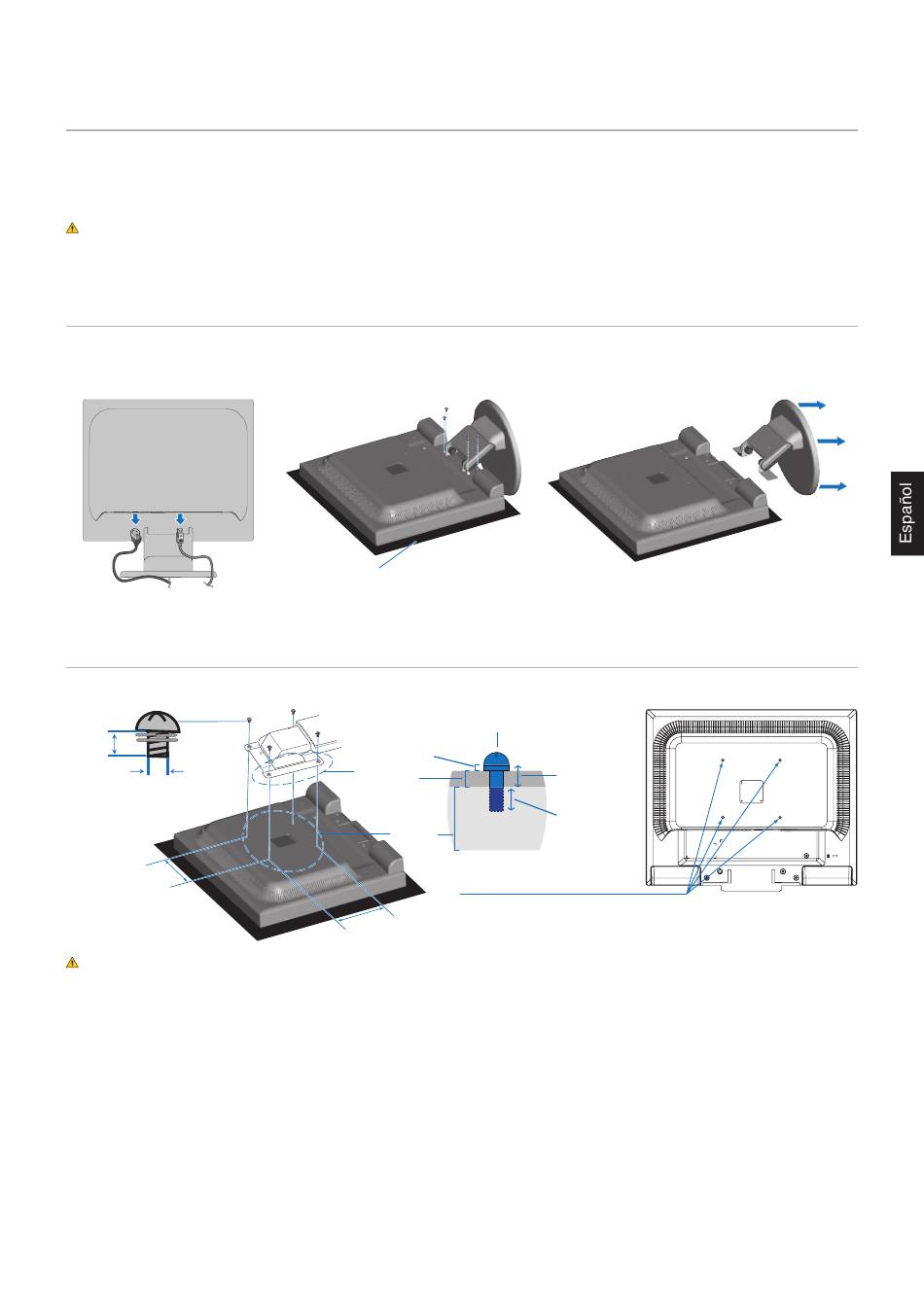

Cómo instalar el brazo flexible
Este monitor está diseñado para ser utilizado con un brazo flexible. Póngase en contacto con NEC para obtener más
información.
Siga las instrucciones facilitadas por el fabricante del montaje del monitor. Petire el soporte del monitor antes del montaje.
PRECAUCIÓN:
Para cumplir las normas de seguridad, el monitor debe estar montado en un brazo que soporte su peso.
Consulte las especificaciones -
Cómo retirar el soporte del monitor para el montaje
NOTA:
Petire el soporte del monitor con cuidado.
1
Cómo montar el brazo flexible
Acople el brazo al monitor con los cuatro tornillos que cumplen las siguientes especificaciones.
12 mm
M4
4 arandelas de seguridad y
arandelas planas de 12 mm
100 mm
PRECAUCIÓN:
•
El monitor solo debe instalarse en un brazo homologado (por ejemplo, con la marca TUED GS).
•
Apriete todos los tornillos (par de torsión recomendado: 98 - 137 N•cm).
•
Acople el brazo flexible con ayuda de una o más personas si durante la instalación no es posible
colocar el monitor boca abajo sobre una superficie plana.
•
El monitor debe colocarse en horizontal. Si se monta en un brazo flexible, coloque el monitor en
horizontal con el indicador LED en el marco inferior.
"E172M" en la página 22
2
Superficie no abrasiva
Arandela de seguridad
y arandela plana
Escuadra
de montaje
(2,0 - 3,2 mm)
Unidad
100 mm
Español−15
para conocer los detalles.
3
Tornillo (M4)
Grosor de
escuadra y
arandela
6 - 8 mm
4 TOPNILLOS (M4)
Profundidad máxima: 8,0 mm
Si utiliza otros tornillos, compruebe
la profundidad del orificio.
Peso del conjunto del monitor:
3,0 Kg (MÁX.)
