Configuración del ajuste de quilla
Puedes introducir un ajuste de quilla para ajustar la variación de
la lectura de superficie de la profundidad de la quilla, lo que
hace posible medir la profundidad desde la parte inferior de la
quilla, en lugar de desde la ubicación del transductor. Introduce
un número positivo para la variación de la quilla. Puedes
introducir un número negativo para compensar la lectura en el
caso de embarcaciones grandes que puedan tener un calado de
varios pies.
1

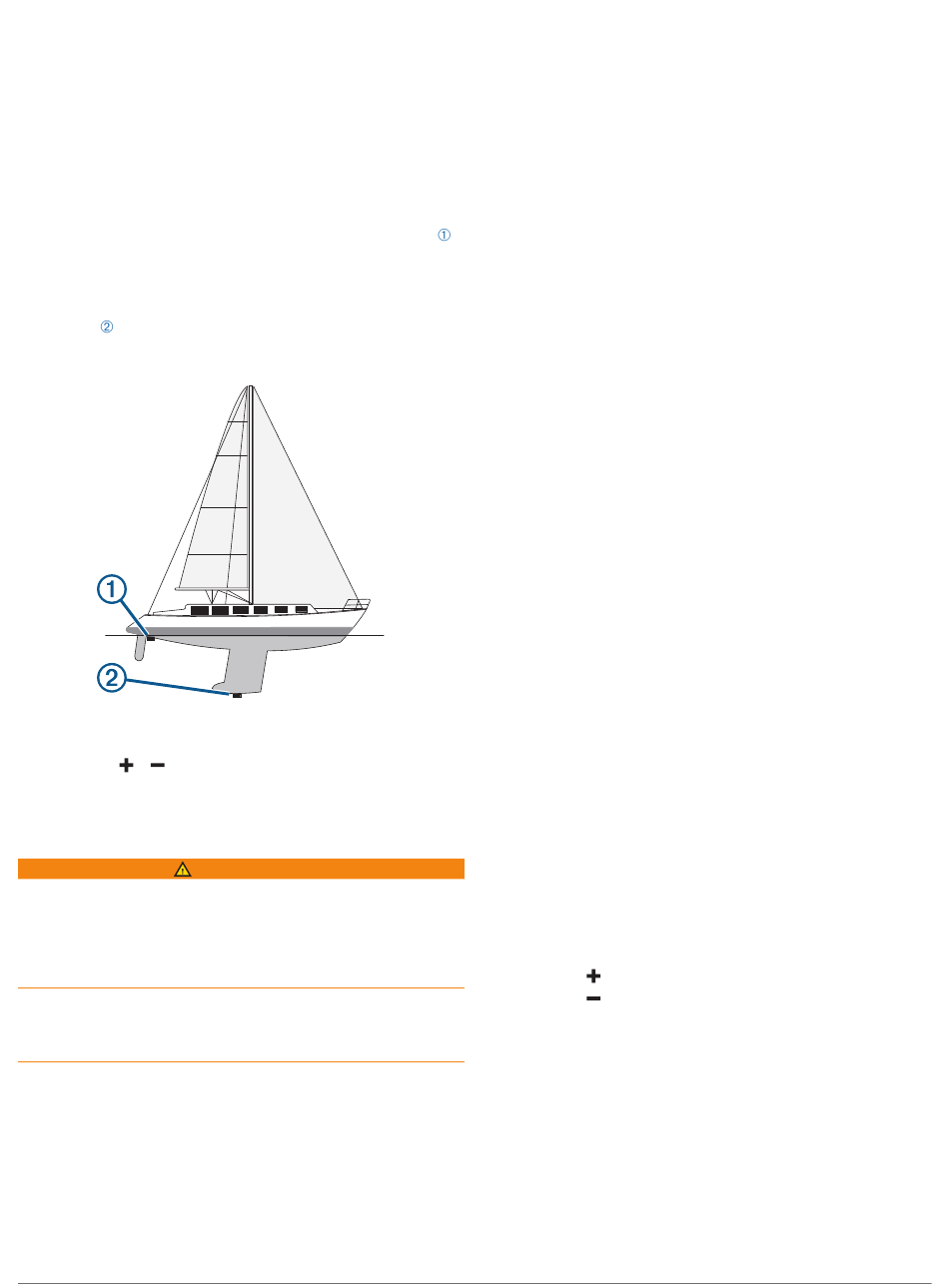

Realiza una de estas acciones, basándote en la ubicación
del transductor:
• Si el transductor está instalado en la línea de flotación
mide la distancia entre la ubicación del transductor y la
quilla de la embarcación. Introduce ese valor en los pasos
3 y 4 como un valor positivo.
• Si el transductor está instalado en la parte inferior de la
quilla , mide la distancia desde el transductor a la línea
de flotación. Introduce ese valor en los pasos 3 y 4 como
un valor negativo.
2
Selecciona Configuración > Mi embarcación > Ajuste de
quilla.
3
Selecciona o basándote en la ubicación del transductor.
4
Introduce la distancia medida en el paso 1.
ADVERTENCIA
El radar náutico transmite microondas que pueden provocar
daños a seres humanos y animales. Antes de iniciar la
transmisión del radar, comprueba que la zona en torno al radar
está despejada. El radar transmite un haz que se extiende
aproximadamente 12° por encima y por debajo de una línea en
horizontal que parte del centro del radar.
Cuando la antena de radar esté transmitiendo, no mires
directamente a la antena desde una distancia próxima, ya que
los ojos son la parte del cuerpo más sensible a la energía
electromagnética.
Si conectas el plotter compatible a un radar náutico de Garmin
opcional, como un radar GMR
GMR 24 xHD, puedes ver más información acerca de los
alrededores.
El radar transmite un fino haz de microondas a medida que gira,
siguiendo un patrón de 360°. Una vez que la energía transmitida
llega al objetivo, una parte de esta energía se vuelve a reflejar
en el radar.
26

Radar

1226 xHD2 o un dispositivo
™

Modos de la pantalla Radar

NOTA: no todos los modelos son compatibles con todos los
dispositivos de radar y plotter.
Selecciona Radar.
Modo crucero: se muestra una imagen de la información
recopilada por el radar en el modo de pantalla completa.
Modo puerto: pensado para aguas interiores, funciona mejor
con señales de radar de corto alcance (2 nm o menos).
Modo costero: pensado para alta mar, funciona mejor con
señales de radar de largo alcance.
,
Modo guardia: permite poner la antena del radar en modo de
transmisión temporizada, lo que permite al usuario definir un
ciclo de transmisión y standby para ahorrar energía.
Además, permite activar una zona de guardia, que define
una zona de seguridad alrededor de la embarcación. Al
pasar del modo guardia a otro modo, el radar pasa al modo
de transmisión constante y desactiva las zonas de guardia.
Modo de Radar Superpuesto: se muestra una imagen de la
información recopilada por el radar en el modo de pantalla
completa en la parte superior de la carta de navegación. El
Radar Superpuesto muestra datos basados en el último
modo de radar utilizado.
Transmitir señales de radar
NOTA: como medida de seguridad, el radar pasa al modo de
espera cuando se calienta. En ese momento tienes la
oportunidad de comprobar que la zona de alrededor del radar
está despejada, antes de iniciar la transmisión del radar.
1
Con el plotter apagado, conecta el radar como se describe
en las instrucciones de instalación del radar.
2 Enciende el plotter.
Si es necesario, el radar se calienta, y una cuenta atrás te
avisa de cuándo estará listo el radar.
3
Selecciona Radar.
4
Selecciona un modo de radar.
Aparece una cuenta atrás mientras el radar se inicia.
5
Selecciona MENU > Radar de transmisión.

Ajuste de la escala del radar

La escala de la señal del radar indica la longitud de los pulsos
de señal transmitidos y recibidos por el radar. A medida que se
aumenta la escala del radar, los pulsos transmitidos son de
mayor longitud para alcanzar objetivos más distantes. Los
objetivos más cercanos, en particular la lluvia y las olas, reflejan
también los pulsos de mayor longitud y pueden añadir "ruido" a
la pantalla Radar. La visualización de información sobre
objetivos a larga distancia puede reducir el espacio disponible
en la pantalla Radar para la información sobre objetivos a más
corta distancia.
• Selecciona para disminuir la escala.
• Selecciona para aumentar la escala.
Sugerencias para la selección de la escala del radar
• Decide qué información necesitas visualizar en la pantalla
Radar.
Por ejemplo, ¿necesitas información sobre las condiciones
meteorológicas en las cercanías, o te preocupan más las
condiciones meteorológicas más lejanas?
• Evalúa las condiciones ambientales en las que estás
utilizando el radar.
Las señales de más largo alcance del radar, en particular si
las condiciones meteorológicas son adversas, pueden
aumentar el ruido de la pantalla Radar y dificultar la
visualización de la información relativa a los objetivos a más
corta distancia. Si llueve, las señales de radar de más corto
Radar
