Montaje
30

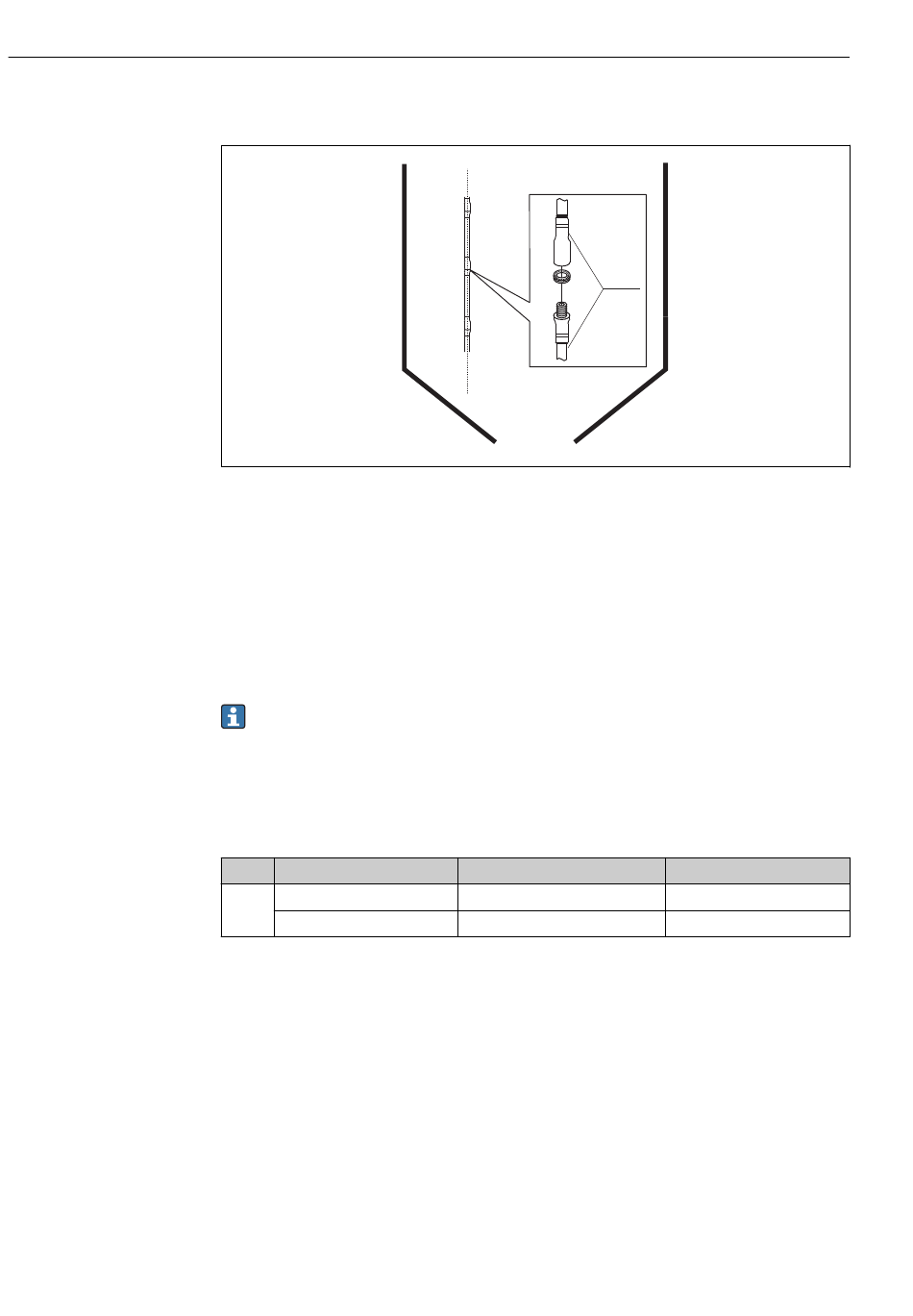

Sondas divisibles
Si hay poco espacio para la instalación (poca distancia hasta el techo), conviene utilizar
una sonda de varilla divisible ( 8 mm).
• Longitud máx. de la sonda 6 m/236"
• Capacidad máx. lateral 10 Nm
• Las sondas pueden subdividirse varias veces en trozos de longitud:
– 500 mm/20"
– 1000 mm/ 40"
• Torsión: 4,5 Nm
• Las uniones se obturan fácilmente con una junta tórica.
Para evitar daños en la superficie de la sonda: utilizar llaves de ajuste de fontanería
con superficie de plástico para montar la varilla de la sonda.
6.2.3 Notas sobra la carga mecánica de la sonda
Resistencia a la flexión de las sondas de varilla
Sensor Característica 060
FMP53 DA, DB, EA, EB
FA, FB, GA, GB, HA, HB, IA, IB
Carga (momento) de flexión por flujo de producto líquido
La fórmula para calcular el momento de flexión M que actúa sobre la sonda es:
M = c ⋅ρ/2 ⋅ v 2 ⋅ d ⋅ L ⋅ (L
w N
donde:
c = factor de fricción;
w
ρ [kg/m 3 ] = densidad del producto;
v [m/s] = velocidad del producto en sentido perpendicular a la varilla de la sonda;
d [m] = diámetro de la varilla de la sonda;
L [m] = nivel;
Sonda
Varilla 8mm (0,31") 316L
Varilla 8mm (0,31") 316L divisible
- 0,5 ⋅ L)
Levelflex FMP53
SW10
AF10
Resistencia a la flexión [Nm]
10
10
Endress+Hauser
A0014166
