3.3.- BORNES DEL EQUIPO
10
Tabla 3:Relación de bornes del COMPACT DC CCT�
1: IR(S1), Entrada de corriente L1
2: IR(S2), Salida de corriente L1
3: IS(S1), Entrada de corriente L2
4: IS(S2), Salida de corriente L2
5: IT(S1), Entrada de corriente L3
6: IT(S2), Salida de corriente L3
7: VR, Entrada de tensión L1
1
2
3
4
5
6

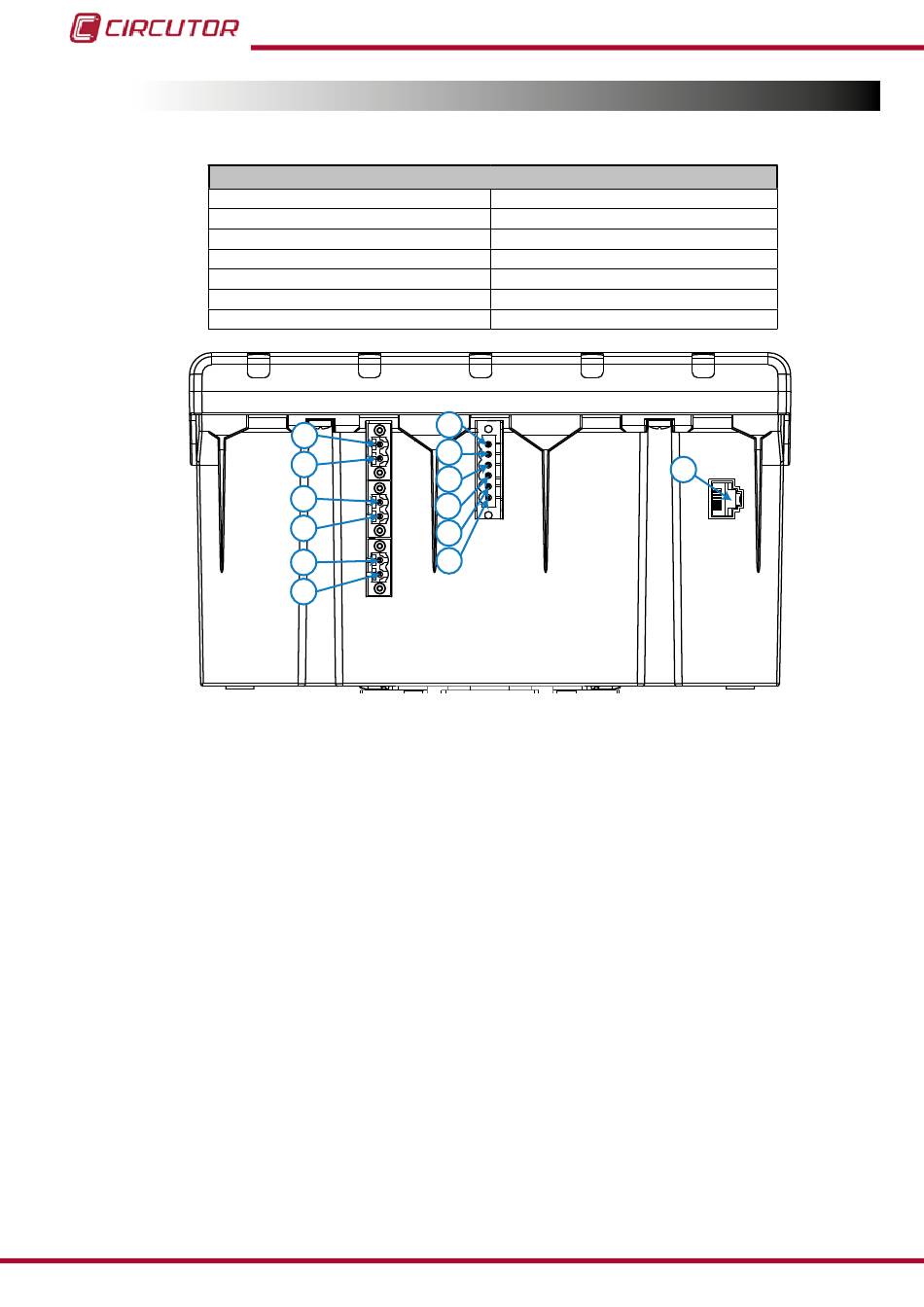

Figura 3:Bornes COMPACT DC CCT�
Bornes COMPACT DC CCT
8: VS, Entrada de tensión L2
9: VT Entrada de tensión L3
10: VN, Neutro entradas de tensión
11: NC, Sin conectar
12: NC, Sin conectar
13: Conector Ethernet
7
VR
IR(S1) 8
VS
IR(S2)
VT
9
VN
NC
NC
10
IS(S1)
IS(S2)
11
12
IT(S1)
IT(S2)
COMPACT DC CCT
13
Manual de Instrucciones
