SDD ES PROFINET

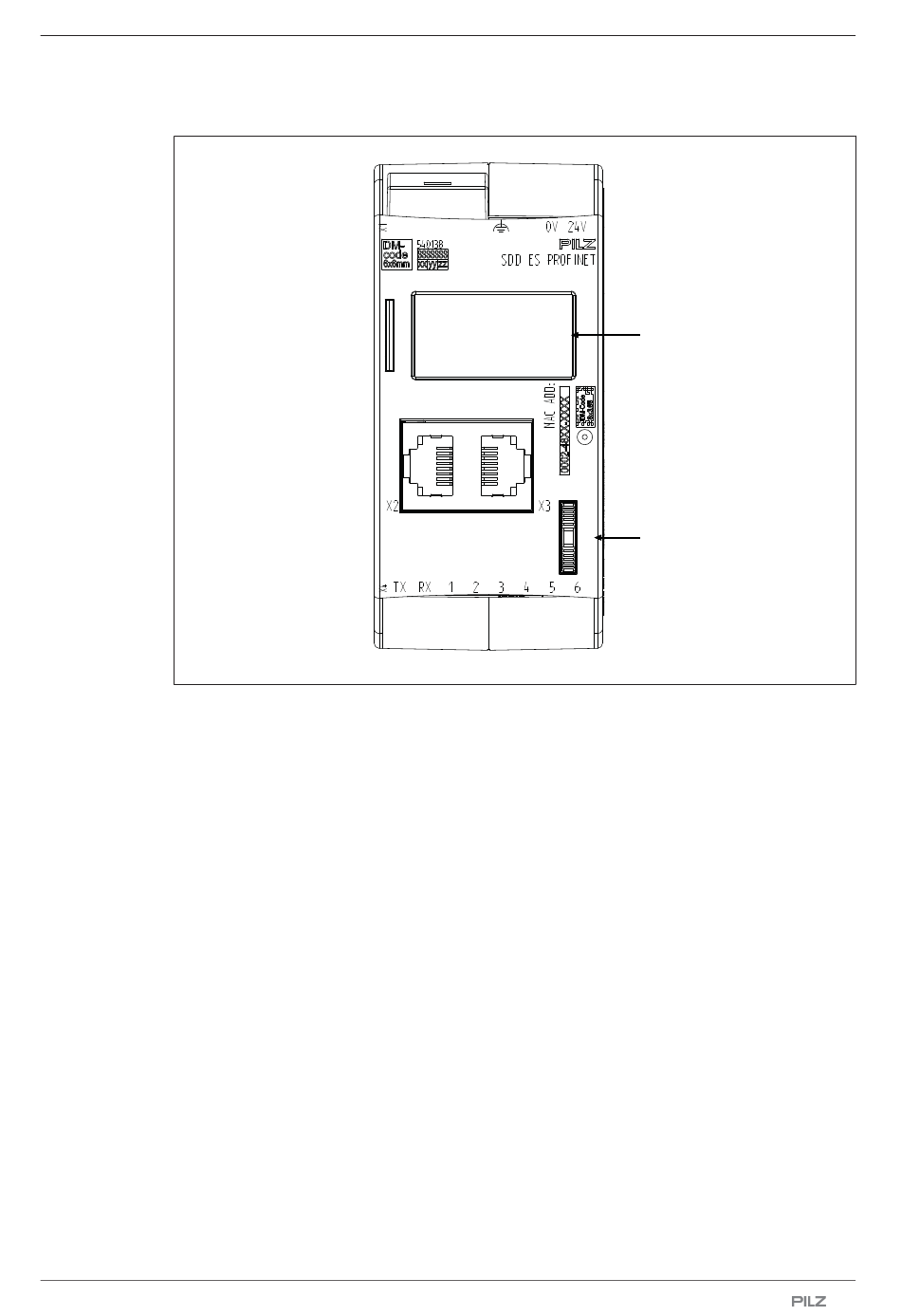

Vista frontal
Leyenda
X1/X2 Interface PROFINET
X3
X4
[1] LED tensión de alimentación
[2] LED interface PROFINET
[3] LED Safety Device Diagnostics
[4] LED Start up
[5] LED error
[6] Display
[7] Control multifunción
Manual de instrucciones SDD ES PROFINET
1003826-ES-03
[1]
[1]
[2]
[2]
[3]
[3]
[4]
[4]
[5]
[5]
}
Tensión de alimentación 0 V, 24 V
}
Tierra funcional
}
TX: salida para la conexión de la entrada de diagnóstico de los Safety Devices
}
RX: entrada para la conexión de la salida de diagnóstico de los Safety Devices
}
1 - 6: entradas y salidas configurables para la conexión de entradas y salidas de
diagnóstico de dispositivos adicionales (no incluidos en Safety Device Diagnos-
tics)
[6]
[6]
[7]
[7]
| 7
