2.6 SALIDAS
El actuador ALLinBOX 1612 v2 / 88 / 64 incorpora 16 / 8 / 4 salidas de relé, cada una
de las cuales configurable como:
Salida individual, que permite el control independiente de una carga (se
pueden controlar hasta 16 / 8 / 4 cargas diferentes).
Canal de persiana, permite controlar el movimiento de una persiana (se
pueden controlar hasta 8 / 4 / 2 canales de persiana).
Módulos de fan coil, para controlar el ventilador y la válvula de fan coils
(ventiloconvectores) (se pueden controlar hasta 2 / 1 / 1
Cada canal puede configurarse a través de la lista desplegable como dos salidas
binarias independientes o como un canal de persiana (que utiliza ambos relés).
ALLinBOX también incorpora módulos de control de fan coil, que serán
responsables de actuar sobre los relés que abren y cierran las válvulas de las
canalizaciones del agua (bien una válvula de tres puntos, una o hasta dos válvulas
todo-nada en función del ALLinBOX y su parametrización), y los relés que establecen
el nivel de velocidad del ventilador. Esto último se podrá conseguir mediante
acumulación de relés (más relés cerrados implicarán una mayor velocidad de
ventilación) o mediante conmutación de relés (se dispondrá de un relé específico
para cada nivel de ventilación), en función de la configuración. La distribución de los
relés para las válvulas según cada parametrización y tipo de ALLinBOX, se detalla en
la siguiente tabla:
3
Téngase en cuenta que en ALLinBOX 46, al tener menos salidas, no podrán configurarse
todas las funciones asociadas a las válvulas. Consúltese la Tabla 1 para más detalles.
https://www.zennio.com

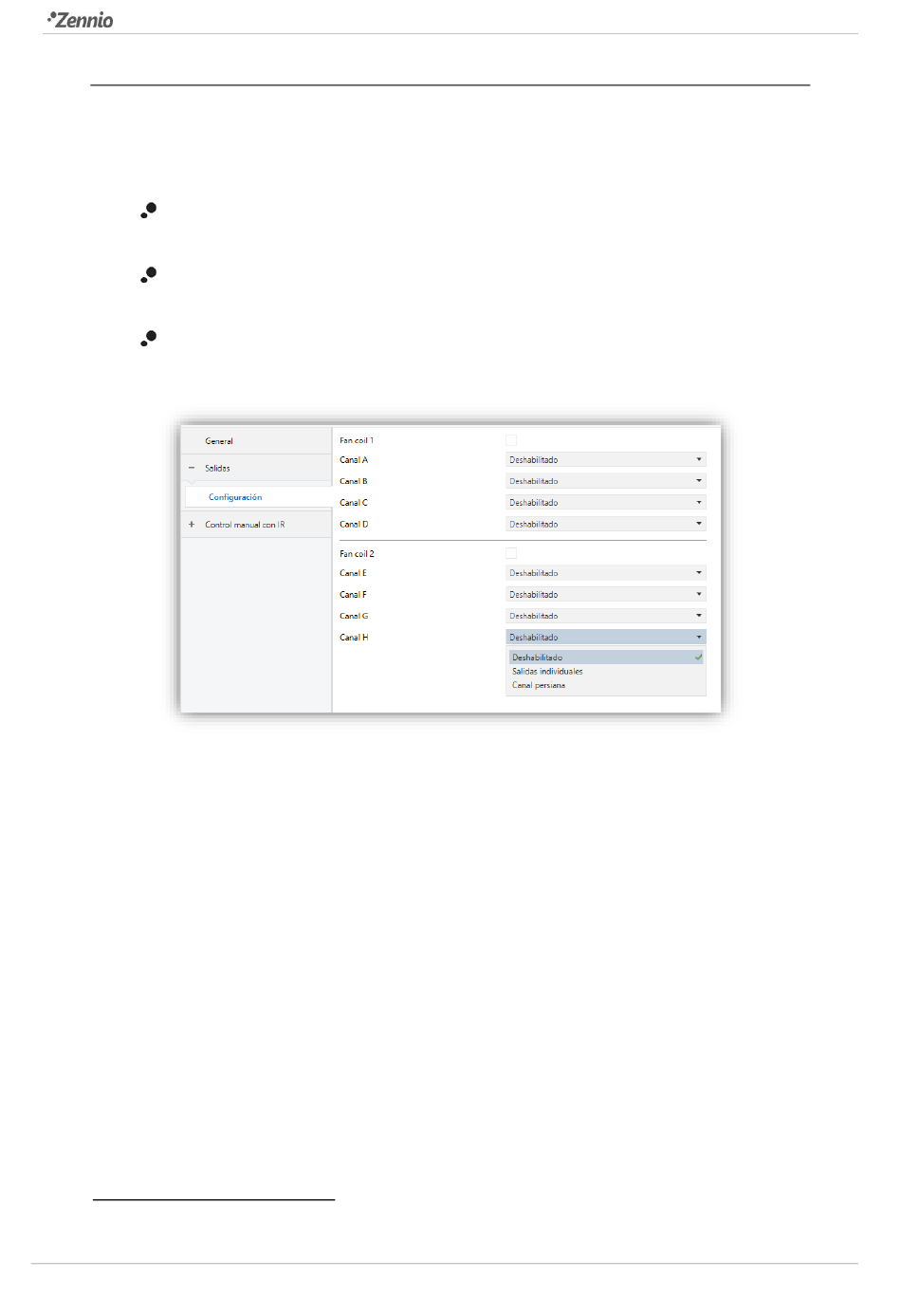

Figura 11. Pestaña salidas.
