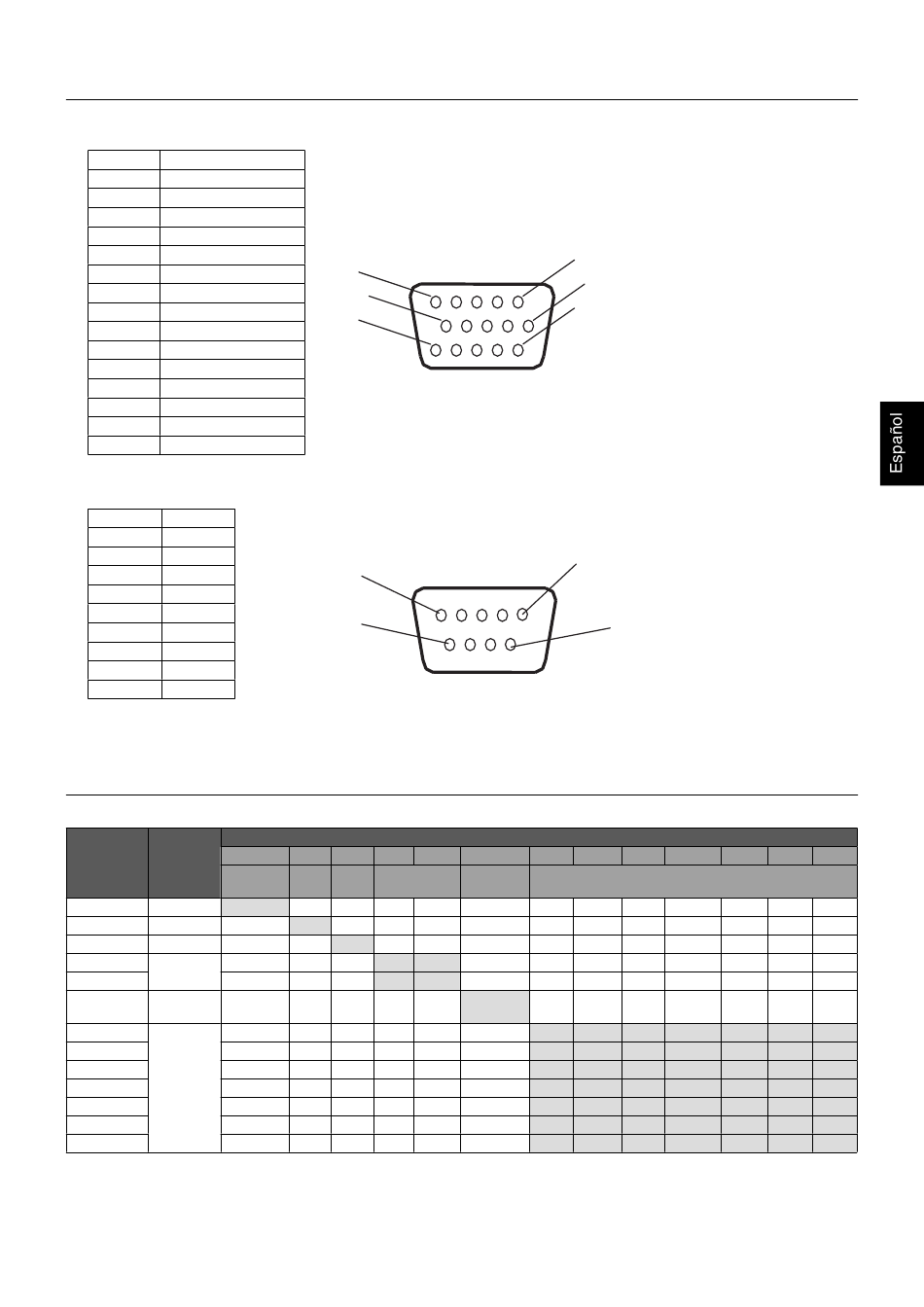

Asignación de clavijas
1) Multientrada analógica (MiniDsub 15 clavijas): VGA, Y/Pb/Pr
Nº clavijas Nom.
1 Roja, Y/Pb/Pr_Pr
2 Verde, Y/Pb/Pr_Y
3 Azul, Y/Pb/Pr_Pb
4 GND
5 GND DDC
6 GND roja
7 GND verde
8 GND azul
9 +5 V (DDC)
10 GND
11 NC
12 SDA DDC
13 H-SYNC
14 V-SYNC
15 DDC-SCL
2) Entrada/salida RS-232C
Nº clavijas Nom.
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Este monitor LCD utiliza líneas RXD, TXD y GND para el control de RS-232C.

Matriz PIP (imagen en Imagen)

Imagen DPORT DPORT
Conector
principal
DisplayPort DVI DisplayPort
DPORT DPORT DisplayPort DisplayPort
DVI DVI DVI-D DVI-D
HDMI HDMI HDMI HDMI
VGA VGA
D-Sub D-Sub
Y/Pb/Pr Y/Pb/Pr
SLOT2 SLOT2
OPTION OPTION
(RANURA2 RANURA2)
VIDEO VIDEO
S-VIDEO S-VIDEO
SCART SCART
SLOT3 SLOT3
Y/Pb/Pr2 Y/Pb/Pr2
(RANURA2 RANURA2)
RGB/HV RGB/HV
HDMI2 HDMI2
HDMI3 HDMI3
Mini D-SUB 15 clavijas (lado monitor)
5
10
15
D-SUB 9 clavijas (lado monitor)
1
6
DVI DVI HDMI VGA HDMI VGA Y/Pb/Pr Y/Pb/Pr OPTION
DVI-D HDMI HDMI D-Sub D-Sub
No No Sí Sí Sí Sí Sí Sí
Sí Sí No No Sí Sí Sí Sí
Sí Sí Sí Sí No No Sí Sí
Sí Sí Sí Sí Sí Sí No No
Sí Sí Sí Sí Sí Sí No No
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
1
6
11
5
Subimagen
OPTION VIDEO S-VIDEO VIDEO S-VIDEO SCART
SLOT2 SLOT2
(RANURA2 RANURA2)
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
No No Sí Sí Sí Sí Sí Sí
No No Sí Sí Sí Sí Sí Sí
Sí Sí No No Sí Sí Sí Sí
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Sí Sí Sí Sí No No No No
Español-53
9
SCART Y/Pb/Pr2 Y/Pb/Pr2 RGB/HV RGB/HV HDMI2 HDMI2 HDMI3
SLOT3 SLOT3 ( (RANURA RANURA3) 3)
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
Sí Sí Sí Sí Sí Sí Sí Sí
No No No No No No No No
No No No No No No No No
No No No No No No No No
No No No No No No No No
No No No No No No No No
No No No No No No No No
No No No No No No No No
HDMI3
Sí Sí
Sí Sí
Sí Sí
Sí Sí
Sí Sí
Sí Sí
No No
No No
No No
No No
No No
No No
No No
