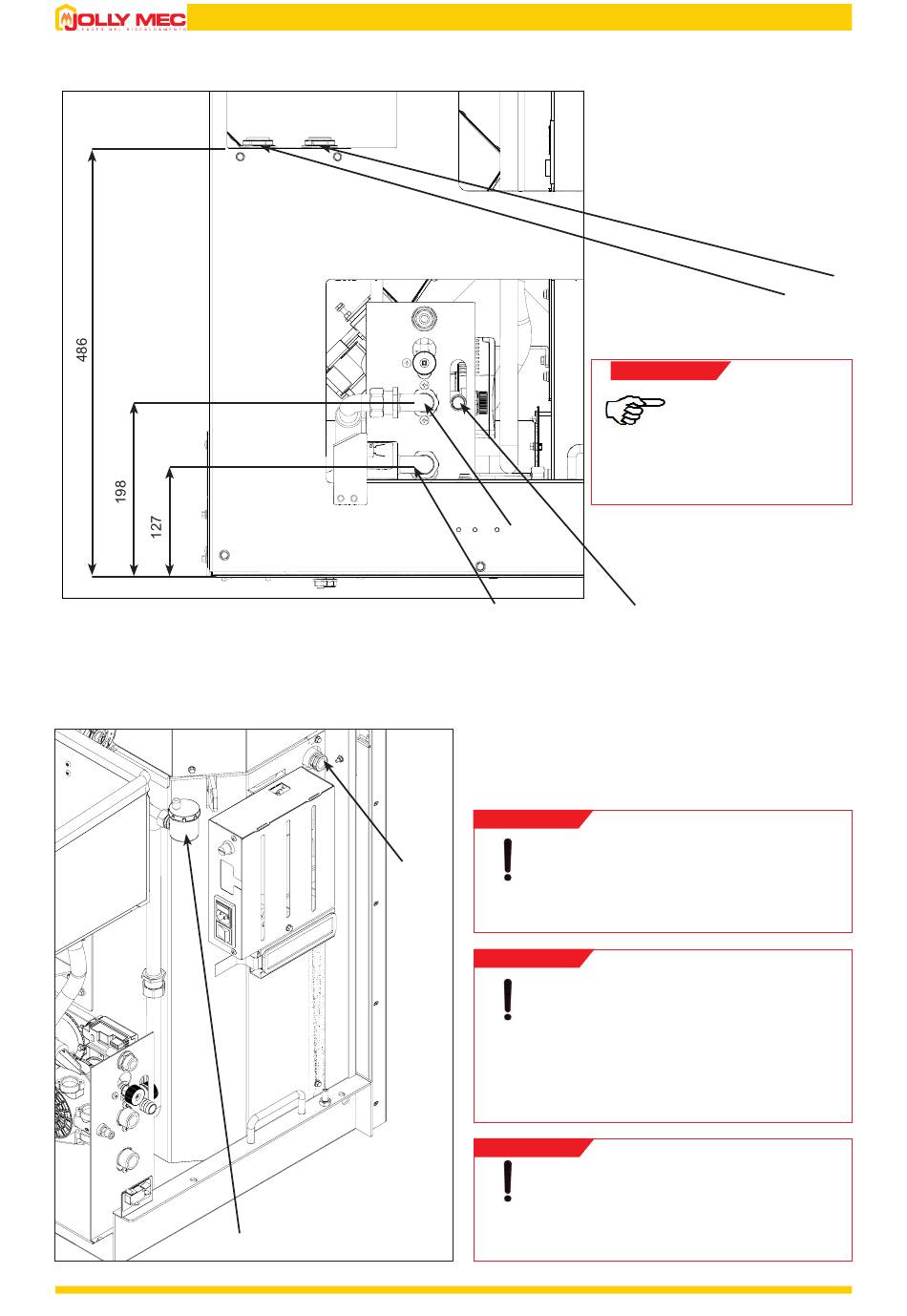

KIT HIDRÁULICO
• Componentes de seguridad
A. Válvula de salida de aire
B. Pozo sonda temperatura agua caliente y sonda termostato de seguridad agua
C. Válvula de seguridad 3 bar
Descarga válvula de seguridad Ø18mm M
1.
Descarga instalación
2.
Carga instalación ½"M
3.
Envío instalación ¾"M
4.
Retorno instalación ¾"M
5.
Válvula para carga de instalación
6.
28
Descarga válvula de seguridad Ø18mm M
B
A
Carga instalación ½"M
1.
Envío instalación ¾"M
2.
Válvula de seguridad 3 bar
3.
(Descarga válvula de seguridad
Ø18mm M)
NOTA
hay que añadir la altura del caballete a las
dimensiones (mín:300 mm máx:420 mm).
2
1
3
ATENCIÓN
En caso de sobrepresión, en el interior
del circuito de calentamiento, interviene la válvula de
seguridad 3 bar (C).
Se recomienda conectar la válvula a una salida para
evitar, en caso de intervención de la misma, que
descargue en el lugar de instalación.
ATENCIÓN
Es obligatorio que el instalador verifique
que el depósito de expansión cerrado, suministrado
con la caldera, sea de capacidad adecuada a la
instalación a la cual se conectará. En el caso de
instalaciones medio/grandes es necesaria la
valoración de un termotécnico, que según las
normas vigentes, podrá suministrar también los
valores necesarios para un correcto control y cálculo
de la necesidad de los ambientes que calentar.
ATENCIÓN
Es obligatorio que la en caldera haya
siempre agua y una presión de 1÷1,2 bar en frío.
La carga para el reintegro de la presión es manual.
Después de haber efectuado la carga asegurarse
que la válvula esté bien cerrada.
2
1
Las dimensiones
del kit hidráulico se indican a
partir de la base de la jaula.
Si el caballete está montado,
