2 Observaciones sobre la
documentación
▶
Es imprescindible tener en cuenta todas
las instrucciones de funcionamiento su-
ministradas junto con los componentes
de la instalación.
▶
Conservar estas instrucciones y toda
la demás documentación de validez
paralela para su uso posterior.
Estas instrucciones son válidas única-
mente para los siguientes productos:
Aparato - Referencia del artículo
VM 25CS/1-5 (N-ES)
VM 30CS/1-5 (N-ES)
VM 35CS/1-5 (N-ES)
VMW 23CS/1-5 (N-ES)
VMW 26CS/1-5 (N-ES)
VMW 32CS/1-5 (N-ES)
VMW 36CS/1-5 (N-ES)
VMW 30CF/1-7 (N-ES)
VMW 36CF/1-7 (N-ES)
VMW 43CF/1-7 (N-ES)

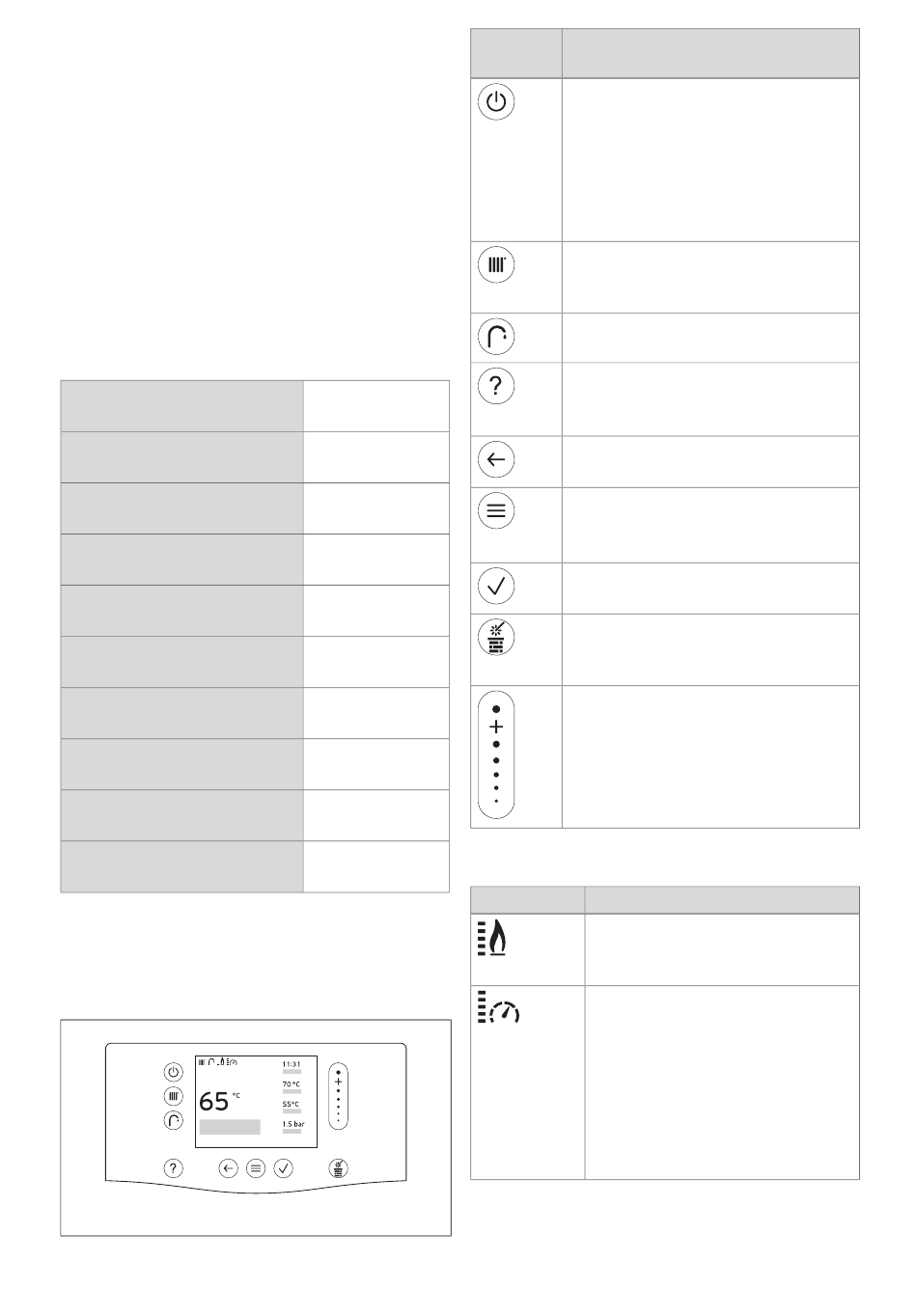

3 Descripción del aparato

3.1 Pantalla y paneles de mandos

6
Instrucciones de funcionamiento ecoTEC plus, ecoTEC exclusive 0020282294_00
Panel de
mandos
– 0010022037
– 0010034630
– 0010022038
– 0010034631
– 0010022039
– 0010034632
– 0010022040
– 0010022042
– 0010022043
– 0010022045
– 0010022046
– 0010022048
– 0010022049
– 0010022051
– 0010022034
– 0010034627
– 0010022035
– 0010034628
– 0010022036
3.2 Símbolos mostrados
– 0010034629
Símbolo
Funcionamiento
– Activación/desactivación del
funcionamiento standby: pre-
sionar menos de 3 segundos
– Tecla de eliminación de ave-
rías: mantenga pulsada la te-
cla durante más de 3 segundos
para reiniciar el aparato
Ajuste de la temperatura de ida
o la temperatura del circuito de-
seada
Ajuste de la temperatura de agua
caliente
– Abrir Ayuda
– Abrir Asistente de programa de
tiempos (módulo del regulador)
– Retroceder un nivel
– Cancelar la entrada
– Activación del menú
– Volver al menú principal
– Acceder a la pantalla inicial
– Confirmar selección/cambio
– Guardar el valor de ajuste
Llamar al modo de deshollinador
(ejecución del análisis de combus-
tión)
– Navegar por la estructura del
menú
– Disminución o aumento del va-
lor de ajuste
– Navegar a números y letras
individuales
Significado
Grado de modulación actual
del quemador (indicador en 5
niveles).
Presión actual de la instalación
(indicación en 5 niveles):
– Encendido permanente-
mente: presión de llenado
en el rango admisible
– Intermitente: presión de lle-
nado fuera del rango admisi-
ble
