Control del monitor LCD mediante control remoto
RS-232C
Este monitor LCD se puede controlar mediante una conexión a un ordenador personal con un terminal RS-232C.
Las funciones que se pueden controlar mediante un ordenador personal son las siguientes:
•
Encendido y apagado
•
Cambio entre señales de entrada

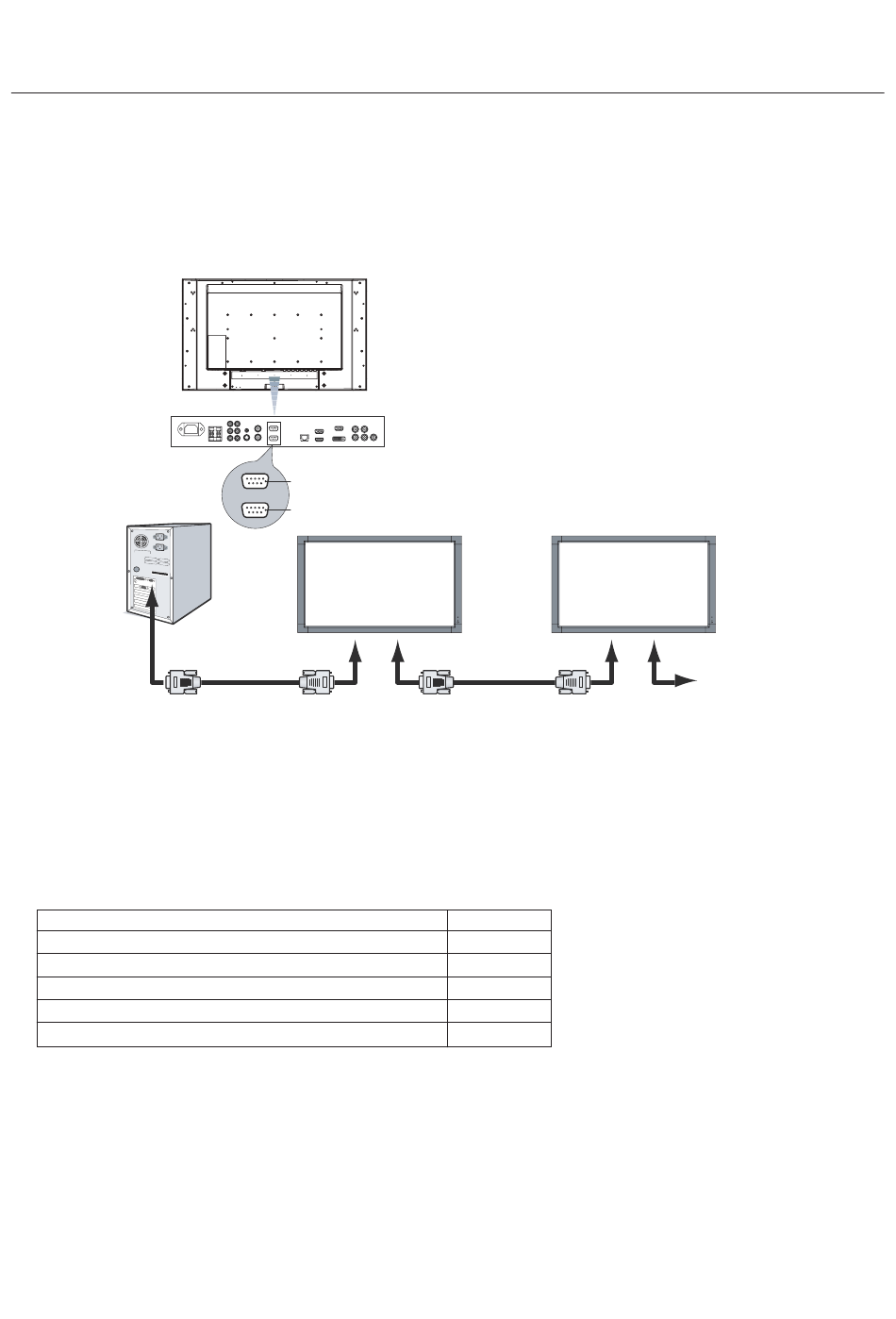

Conexiones
Monitor LCD + PC
PC (salida)
NOTA: si el PC sólo tiene un conector de puerto serie de 25 clavijas, es necesario un adaptador de puerto serie de 25
clavijas. Póngase en contacto con su distribuidor si desea más información.
* Para que funcione, el terminal RS-232C OUT sólo se puede conectar a otro monitor del mismo modelo.
No lo conecte a otros tipos de equipo.
Para controlar un monitor o varios monitores en cadena, utilice el comando de control. Puede consultar las instrucciones para
el comando de control en el CD incluido con el monitor. El archivo se llama "External_control_****.pdf".
1) Interfaz
PROTOCOLO
VELOCIDAD MEDIA DE TRANSFERENCIA EN BAUDIOS
LONGITUD DE DATOS
BIT DE PARIDAD
BIT DE PARADA
CONTROL DE FLUJO
Este monitor LCD utiliza líneas RXD, TXD y GND para el control de RS-232C.
Para el control RS-232C debería utilizarse el cable de tipo inverso (cable de tipo null modem, no incluido).
2) Esquema del comando de control
Consulte el archivo "External_Control_****.pdf" en el CD-ROM.
MultiSync
SALIDA
ENTRADA
MultiSync
RS-232C (ENTRADA)
RS-232C Cable
RS-232C
RS-232C
(SALIDA)
(ENTRADA)
RS-232C Cable
RS-232C
9.600 [bps]
8 [bits]
NINGUNO
1 [bit]
NINGUNO
Español-24
MultiSync
RS-232C (SALIDA)
