Anyag behelyezése
4 Anyag behelyezése
4.1 Tekercsanyag behelyezése

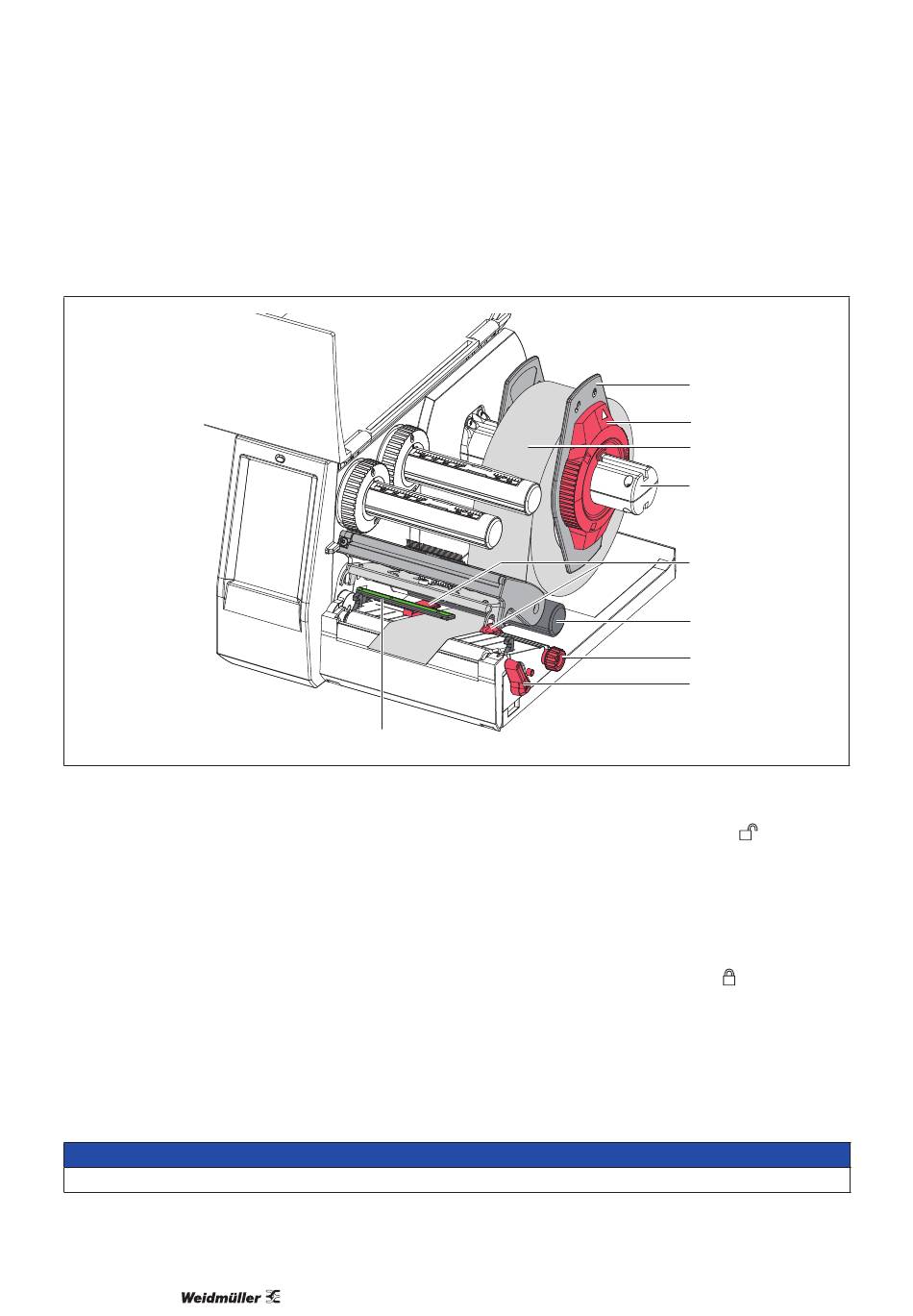

Ábra 9 Tekercsanyag behelyezése
f Forgassa el az állítógyűrűt (2) az óramutató járásával ellenkező irányba úgy, hogy a nyíl a
ra mutasson, és ezzel a margóbeállító tárcsa (1) kioldódjon.
f Húzza le a margóbeállító tárcsát (1) a tekercstartóról (4).
f Tolja a címketekercset (3) a tekercstartóra (4) úgy, hogy a címke nyomtatandó oldala felfelé nézzen.
f Helyezze a margóbeállító tárcsát (1) a tekercstartóra (4), és tolja befelé, amíg a két margóbeállító tárcsa
a címketekercshez (3) nem ér, és toláskor érezhető ellenállást nem tapasztal.
f Forgassa el az állítógyűrűt (2) az óramutató járásával egyező irányba úgy, hogy a nyíl a szimbólumra
mutasson, és ezzel a margóbeállító tárcsa (1) a tekercstartóra feszüljön.
f Fordítsa el a kart (8) az óramutató járásával ellentétesen a nyomtatófej kinyitásához.
f A recés gomb (7) segítségével állítsa be a margóbeállító tárcsát (5) úgy, hogy az anyag a két margóbeál-
lító tárcsa közé illeszkedjen.
f Az anyagot a terelőkorong (6) alatt vezesse át a nyomtatóegységen.
Az anyagot a címkefotocella (9) alatt vezesse végig.
302
9
FIGYELMEZTETÉS
1
2
3
4
5
6
7
8
szimbólum-
2599430000/00/04.2019
