Panel indicador LED
El panel indicador M1 proporciona el estado del sistema mediante
iluminación naranja, verde y roja en varias etapas fijas e intermitentes.
p. ej. El icono del GPS parpadea en verde momentáneamente
cuando se obtiene un punto y se queda fijo en verde
después de unos segundos.
El icono de VHF indica VHF, AIS y DSC, ya que estas funciones
están todas conectadas a la misma antena AIS/VHF.
El encendido se indica con luz blanca.
Véase Solución de problemas del icono LED M1 (p. 36)
GPS
VHF
Wifi
SENSORES
10 W 4 Ω
NMEA
Nube
Alimen-
2000
tación

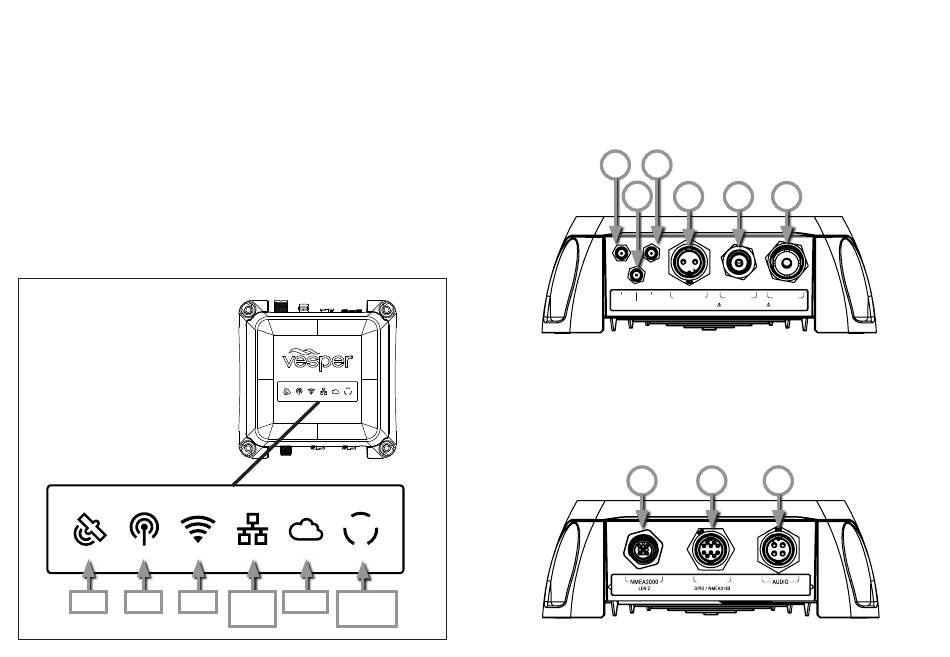

Ubicaciones del puerto M1
1 Puerto de antena WiFi
2 Puerto de antena GPS
3 Puerto de antena móvil
1
3
2
WIFI
NUBE
ALIMENTACIÓN
GPS
12-24 V 6 A MAX
7 Puerto NMEA 2000
8 Puerto de entrada/salida
(sensores NMEA 0183
y GPIO)
7
4 Fuente de alimentación
CC (12 V o 24 V CC)
5 Puerto auxiliar VHF
6 Antena VHF
4
5
6
SPLITTER
ANTENA
25 W DE ENTRADA
25 W DE SALIDA
9 Puerto de audio
(altavoces externos)
8
9
SENSORES
10 W 4 Ω
7
