12.3 Configurar la medición de nivel
R
LN

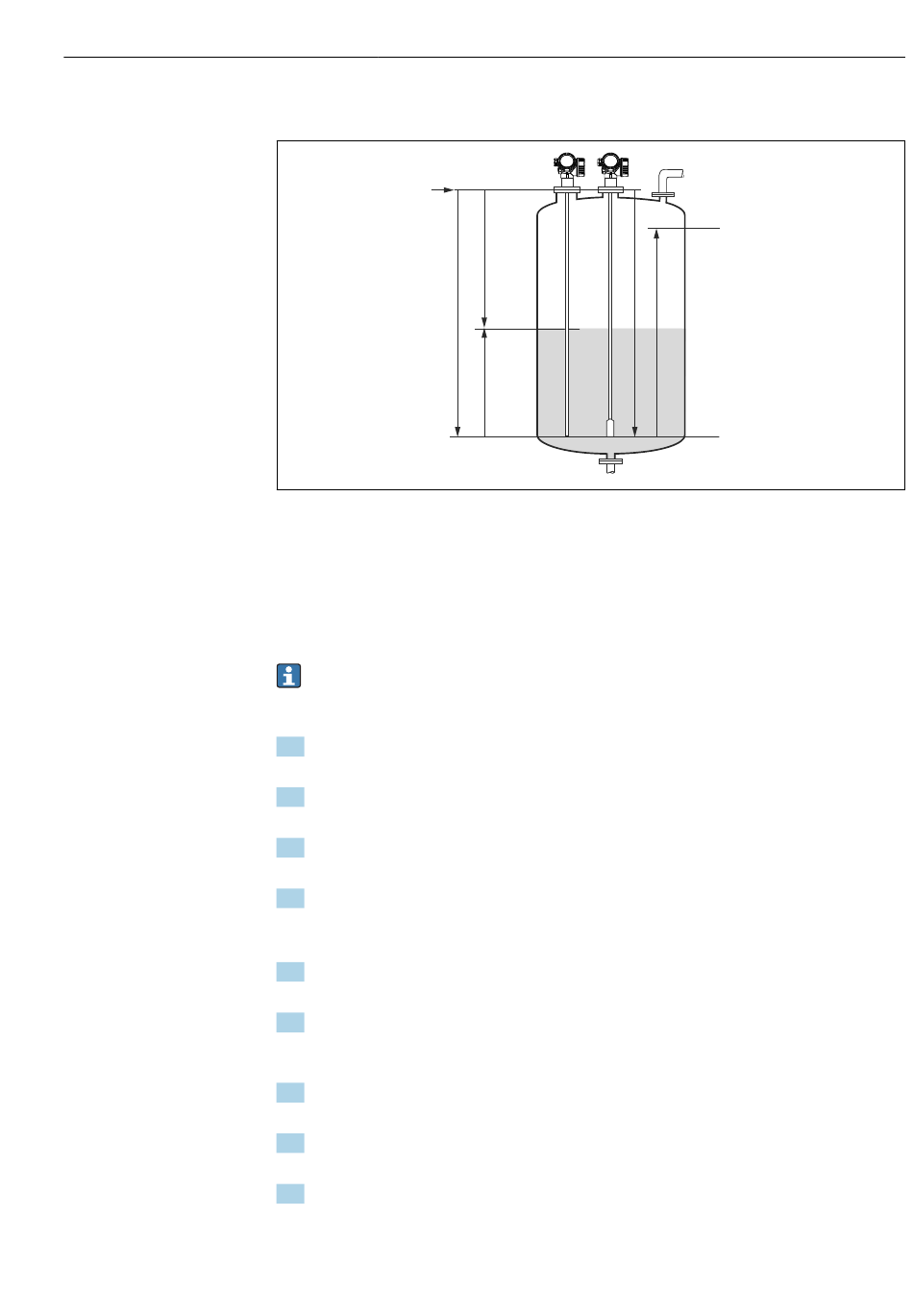

 33 Parámetros de configuración para la medición de nivel en líquidos
LN Longitud de la sonda
R Punto de referencia de las mediciones
D Distancia
L Nivel
E Calibración vacío (= punto cero)
F Calibración lleno (= span)
Si el valor ε es menor que 7 en el caso de las sondas de cable, no se puede llevar a
r
cabo la medición en el área del contrapeso tensor. En estos casos, la calibración de
vacío E no debería sobrepasar LN - 250 mm (LN - 10 in).
1. Ajuste → Nombre del dispositivo
 Entre el nombre de etiquetado (tag) del equipo.
2. Vaya a: Ajuste → Unidad de longitud
 Seleccione la unidad de longitud.
3. Vaya a: Ajuste → Tipo de tanque
 Seleccione el tipo de depósito.
4. Para Parámetro Tipo de tanque = Bypass / tubo tranquilizador:
Vaya a: Ajuste → Diámetro del tubo
 Especifique el diámetro del bypass o del tubo tranquilizador.
5. Vaya a: Ajuste → Grupo de producto
 Especifique el grupo producto: (En base agua (DC >= 4) o Otros)
6. Vaya a: Ajuste → Calibración vacío
 Especifique la distancia de vacío E (distancia desde el punto de referencia R a la
marca del 0 %).
7. Vaya a: Ajuste → Calibración lleno
 Especifique la distancia de lleno F (distancia desde el 0 % hasta el 100 %).
8. Vaya a: Ajuste → Nivel
 Visualiza el nivel medido L.
9. Vaya a: Ajuste → Distancia
 Visualiza la distancia D que hay entre punto de referencia R y el nivel L.
Puesta en marcha a través del menú de configuración
D
E
L
20 mA
100%
F
4 mA
0%
A0011360
