Obrigado por ter escolhido um produto
COMUNELLO AUTOMATION.
Este manual fornece todas as informações específicas neces-
sárias para o conhecimento e uso correto do equipamento;
deve ser lido com atenção e entendido no momento da com-
pra, e consultado quando houver dúvidas sobre o seu uso ou
quando se deva fazer intervenções de manutenção.
O fabricante reserva-se o direito de fazer eventuais alterações
ao produto e a este documento sem aviso prévio.
AVISOS
Leia este manual com atenção antes de iniciar a instalação e
execute as operações conforme especificado pelo fabricante.
Este manual de instalação é destinado apenas a pessoal profis-
sionalmente competente.
Tudo o que não esteja expressamente previsto nestas instru-
ções não é permitido.
Em particular, é importante prestar atenção ao seguinte aviso:
• Retire a tensão antes de estabelecer as ligações elétricas.
DESCRIÇÃO DO PRODUTO E FINALIDADE DE USO
As fotocélulas DART SYNC são fotocélulas de parede com al-
cance até 20 metros em condições ideais. A codificação do
sinal transmitido, a ser definida no momento da instalação, pos-
sibilita a instalação de 2 pares do mesmo modelo sem qualquer
interferência entre eles.
VERIFICAÇÕES PRELIMINARES
• Verifique se o produto no interior da embalagem está intacto e
em boas condições.
• Verifique se o local de posicionamento das fotocélulas permi-
te uma correta instalação e fixação das próprias fotocélulas
(fig. 2).
• Certifique-se de colocar as fotocélulas em superfícies parale-
las e à mesma altura entre elas.
CARACTERÍSTICAS ELÉTRICAS (RX E TX)
Tensão
Consumo máximo
Alcance ótico MÁXIMO em condições
ideais
Alimentação TX
Alimentação RX
Consumo TX
Consumo RX
Capacidade do contacto do relé
Temperatura de trabalho
Grau de proteção IP
INSTALAÇÃO E LIGAÇÕES ELÉTRICAS
Funcionamento com transmissor e recetor contrapostos. Relé
de segurança duplo.
• Proceda conforme mostrado na figura 3-4.
• Dependendo da posição da passagem do cabo, perfure a
base em correspondência com a respetiva predisposição (veja
a fig. 5).
• Proceda conforme mostrado na figura 6 usando buchas apro-
priadas (Ø máx. 5 mm) e respetivos parafusos (não incluídos).
• Ligue os cabos da unidade de controlo aos terminais, confor-
me o esquema a seguir.

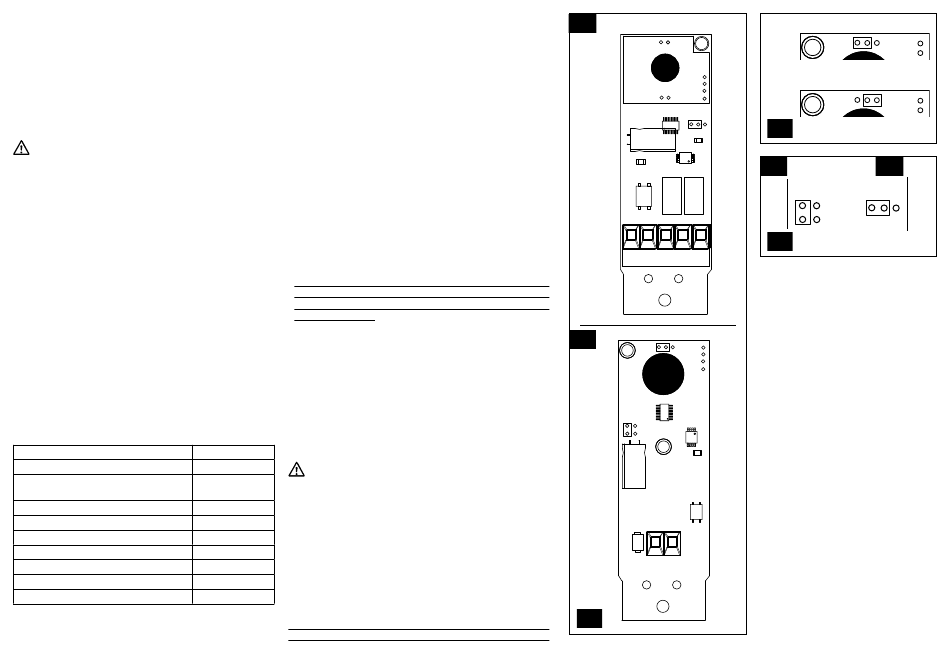

Ligações TX CN1 (fig. 13)
1 – 24 V ca-cc.
2 – 0V.
Ligações RX CN2 (fig. 12)
1 – 24 V ca-cc.
2 – 0V.
Ligação de contactos RX CN3 (fig. 12)
3 – contacto NA.
4 – contacto COMUM.
5 – contacto NF.
• Aplique silicone para selar o orifício de passagem do cabo
(fig. 7).
• Antes de fechar a fotocélula, verifique o alinhamento entre o
recetor (fotocélula RX) e o transmissor (fotocélula TX): a ilumi-
nação fixa do LED1 no recetor (luz vermelha) confirma esse
alinhamento (fig. 8).
• Proceda conforme mostrado na figura 9 e 10.
Sincronização de fotocélulas (seleção da codificação "A"
e "B")
No caso de instalações particulares, a fotocélula possui dois
canais de funcionamento codificados "A" e "B": dessa forma, é
possível instalar 2 pares de fotocélulas versão SYNC sem qual-
quer interferência entre eles.
O produto é fornecido de fábrica com a codificação "A": Jumper
J2 no transmissor (TX) e jumper J3 no recetor na posição "A"
(fig. 15).
24 V ca/cc
Ambos os códigos devem ser devidamente selecionados
42 mA
da mesma maneira no momento da instalação, tanto na
parte transmissora quanto na parte recetora.
20 m
PROGRAMAÇÃO DO TRANSMISSOR
24 V ca-cc
• O transmissor é fornecido com um alcance de transmissão
24 V ca-cc
de 10 metros em condições ideais: Jumper J1 na posição 2-3
(fig. 14).
12 mA máx.
• Deslocando o Jumper J1 na posição 1-2 obtém-se uma dis-
30 mA máx.
tância máxima de 20 metros (fig. 14).
1A máx. a 30 V cc
Seleção da codificação de funcionamento "A" e "B" via
-10 ÷ 55 °C
Jumper J2
54
A fotocélula possui dois canais de funcionamento codificados
"A" e "B", fig. 15.
Preste muita atenção para que os códigos tenham sido devida-
mente selecionados da mesma maneira, tanto no transmissor
RX
1
A B
J3
1
1 2 3
LED 2
LED 1
CN2
CN3
0V 24V
NO C
NC
RX
TX
1 2 3
J1
1
A B
J2
LED
POWER
CN1
0V 24V
13
TX
1 2 3
J1
1
1 2 3
20 m
J1
1
1 2 3
J1
1
10 m
1
14
A B
J2
TX
RX
A B
A B
J3
A B
J2
LED
1
J2
POWER
1 2 3
15
LED 2
LED
LED
POWER
POWER
LED 1
CN1
0V 24V
CN1
CN2
CN3
CN1
0V 24V
TX
0V 24V
NO C
NC
0V 24V
TX
RX
TX
