Considérations relatives aux mesures secondaires
Le mode de mesures secondaires permet aux utilisateurs d'effectuer deux mesures sur un écran. Pendant le mode
de mesures secondaires, l'écran affiche deux mesures séparées, un délai de commutation séparant les deux.
Le tableau ci-dessous illustre certaines des applications pouvant être mesurées à l'aide du mode à deux mesures :
Combinaisons de fonc-
tions secondaires
VCC et VCA
VCC et ICC
VCC et ICA
VCA et ICC
VCA et ICA
VCA/ICA et Fréquence
Plage dynamique de tension continue dans la mesure secondaire
Lors de la mesure du CC et du CA dans le mode à double mesure, veillez à ce que les composants CC = CA ne
dépassent pas la plage dynamique du CAN de l'instrument. L'instrument a ne plage dynamique de ±1,2 V ou 120 %
de l'échelle pleine de chacune des plages VCC.

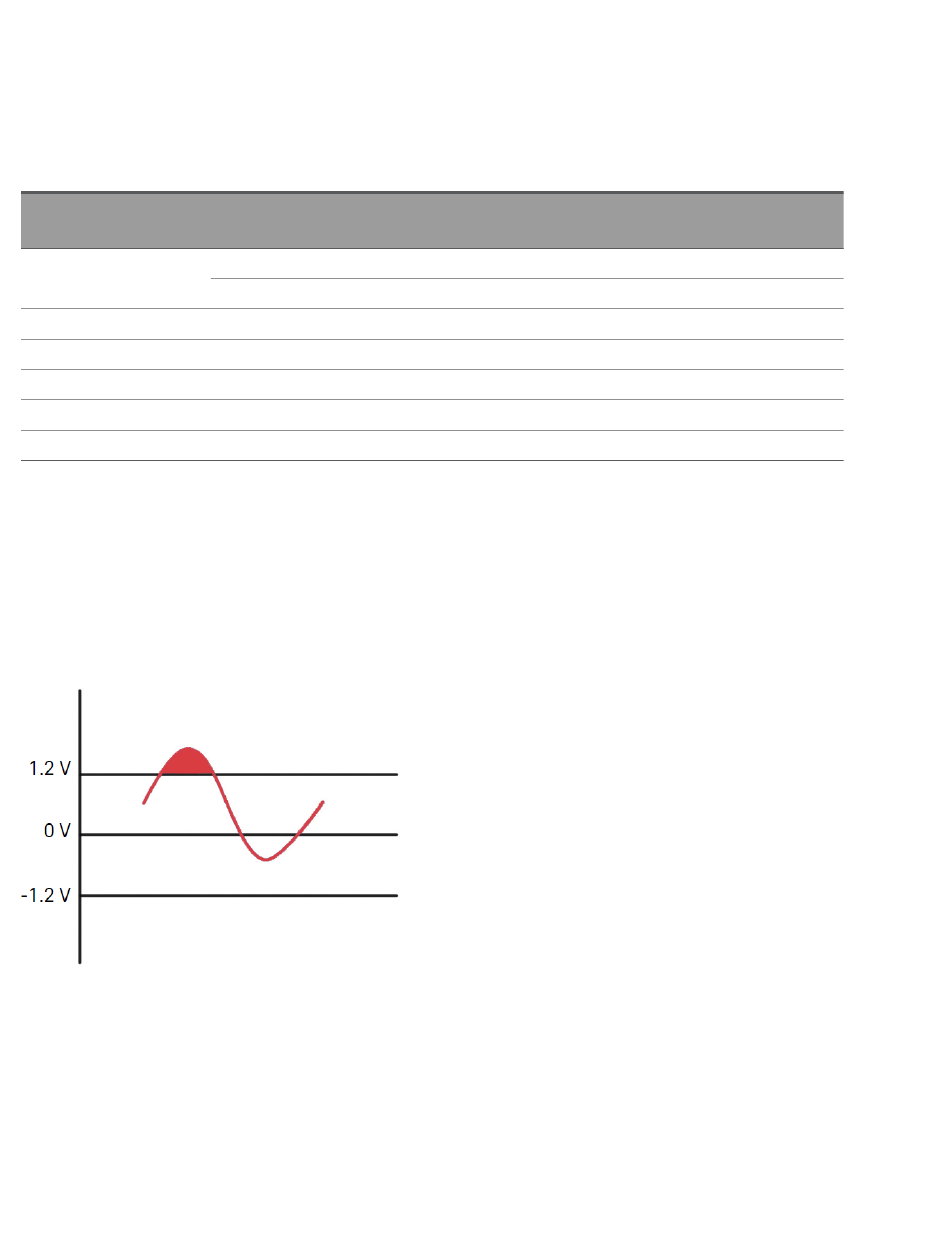

Par exemple, le décalage CC du signal, tel que représenté sur la figure ci-dessous, entraîne que l'entrée dépasse la
plage dynamique de limite supérieure du CAN. Cela peut entraîner des erreurs dans la mesure du composant CC.
Prenez un composant CA de signal de 1 Vrms avec un décalage CC de 100 mV. Lors de la mesure dans la plage VCC
de 1 V, Vpeak du signal est 1,514 V, ce qui dépasse la plage dynamique du CAN de 1,2 V, entraînant une erreur de la
mesure CC.
Choisissez une plage supérieure à VCC 10 V pour une meilleure précision.
La même erreur de mesure s'applique au mode double VCC et ICA, en raison de la chute de tension série de
l'instrument.
104
Application
Mesurer le signal CA avec un décalage CC à partir d'une sortie d'amplificateur
Mesurer le bruit d'ondulation CA et la tension de sortie CC d'une alimentation
Mesurer la tension CC et l'intensité CC sur un circuit électronique
Application d'onduleur
Application d'onduleur
Mesurer le signal primaire et le secondaire d'un circuit de transformateur
Mesurer la fréquence de la tension de ligne
Guide d'utilisation du modèle Keysight EDU34450A
