Proline Prosonic Flow B 200
Transmisor
1
1.2

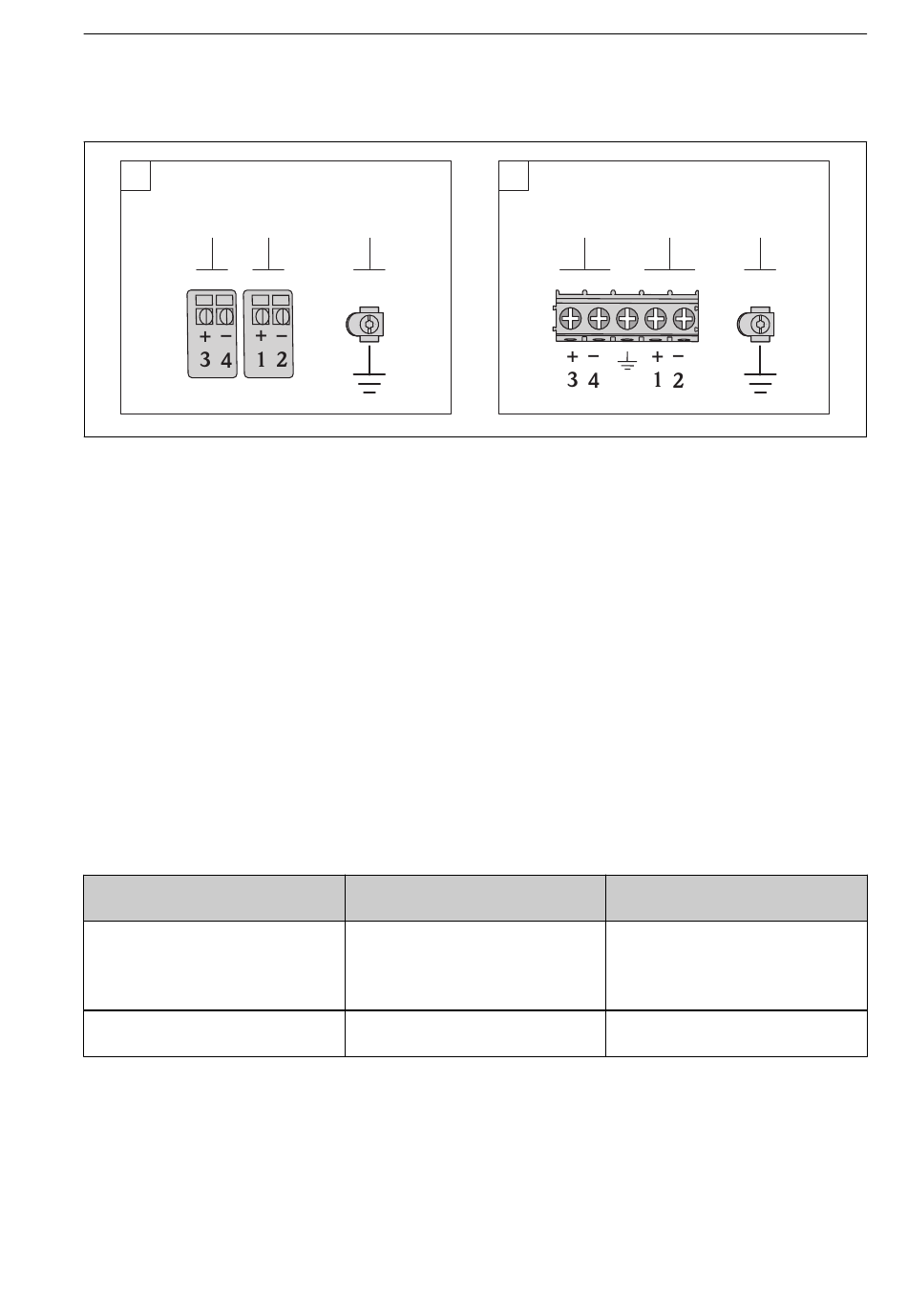

1 Versión de conexión 4-20 mA HART con dos salidas adicionales, sin protección contra
sobretensiones integrada
1.1 Salida 1 (pasiva): 4-20 mA HART
1.2 Salida 2 (pasiva): sin asignar, salida de impulsos/frecuencia/conmutación o de 4-20 mA
1.3 Terminal de tierra para blindaje de cable
2 Versión de conexión 4-20 mA HART con dos salidas adicionales, con protección contra
sobretensiones integrada
2.1 Salida 1 (pasiva): 4-20 mA HART
2.2 Salida 2 (pasiva): sin asignar, salida de impulsos/frecuencia/conmutación o de 4-20 mA
2.3 Terminal de tierra para blindaje de cable
7.1.4 Requisitos que debe cumplir la unidad de alimentación
Tensión de alimentación
Todas las salidas requieren una fuente de alimentación externa. Los siguientes valores de
tensión se refieren a las salidas de corriente HART de 4-20 mA:
Código de pedido para
"Salida"
• Opción A 1), 2) : 4-20 mA HART
1), 2)
• Opción B : 4-20 mA HART,
Salida de impulsos/frecuencia/
conmutación
1), 2)
Opción C : 4-20 mA HART,
4-20 mA
1)
Tensión de alimentación externa de la unidad de alimentación con carga (® ä 21)
2) Para versiones del equipo con visualizador local SD03: hay que aumentar la tensión CC en 2 V si se utiliza
retroiluminación.
Carga
Carga en la salida de corriente: 0...500 W, depende de la tensión de alimentación externa de
la unidad de alimentación
Endress+Hauser
1.1 1.3
Tensión mínima
Para 4 mA: ³ CC 16 V
Para 20 mA: ³ CC 12 V
Para 4 mA: ³ CC 16 V
Para 20 mA: ³ CC 12 V
2
2.2
del terminal
Conexiones eléctricas
2.1 2.3
Tensión máxima
del terminal
CC35 V
CC30 V
A0018179
21
