2.1 LISTA DE LAS PARTES QUE COMPONEN EL
PRODUCTO

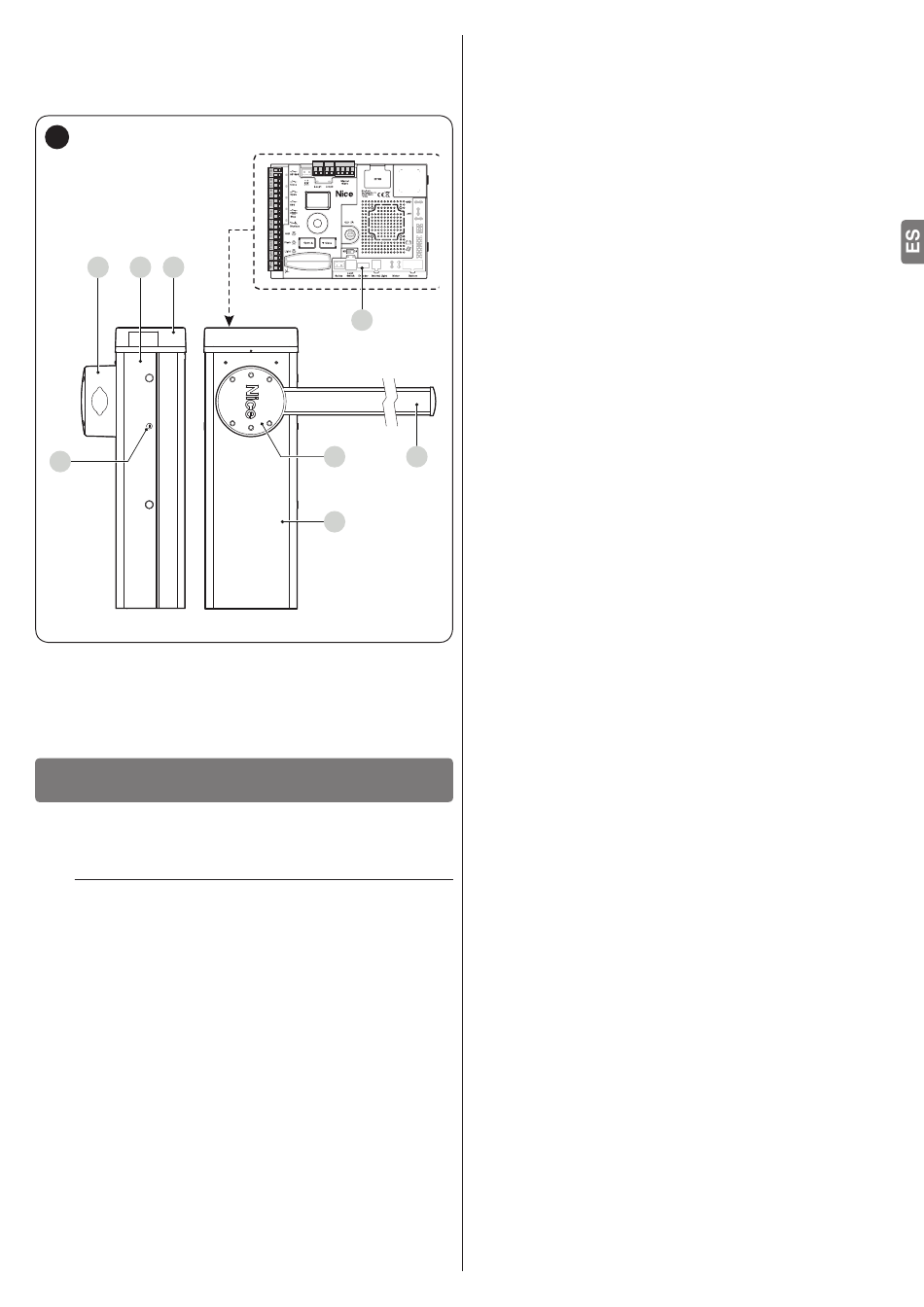

La "Figura 1" muestra las principales partes que componen
M/L-BAR.
1
A B C
F
Soporte de la barrera
A
Estructura de alojamiento del motorreductor
B
Tapa
C
Central electrónica de mando y control
D
Barrera
E
Llave de desbloqueo/bloqueo
F
3
INSTALACIÓN
3 INSTALACIÓN
3.1 COMPROBACIONES PREVIAS A LA
INSTALACIÓN
a
La instalación debe ser efectuada por personal
cualiicado, respetando las leyes, normas y
reglamentos y las instrucciones de este manual.
Antes de comenzar con la instalación del producto es necesario:
– veriicar la integridad del suministro
– comprobar que todo el material que se vaya a utilizar esté en
perfectas condiciones y que sea apto para el uso previsto
– comprobar que sea posible respetar todos los límites de
utilización indicados en el apartado "Límites de empleo del
producto"
– comprobar que el ambiente de instalación sea compatible
con el espacio total ocupado por el producto (ver "Figura 3")
– comprobar que las supericies de instalación del elevador de
barrera sean sólidas y garanticen una ijación estable
– comprobar que la zona de ijación no esté sujeta a
inundaciones; en todo caso, hacer una instalación levantada
del suelo
– comprobar que el espacio alrededor del elevador de barrera
permita la ejecución fácil y segura de las maniobras manuales
– comprobar que a lo largo de la trayectoria del movimiento
Loop1 Loop2 Master/Slave no haya obstáculos que puedan impedir las maniobras de
apertura y cierre
– comprobar que cada dispositivo que se deba instalar quede
colocado en una posición segura y protegida de golpes
accidentales.
– Compruebe que los puntos de ijación de los distintos
dispositivos se encuentren en zonas protegidas de choques
y que las supericies sean suicientemente irmes
– Los componentes del automatismo no deben quedar
sumergidos en agua ni en otras substancias líquidas
D
– No instalar el producto cerca de llamas o fuentes de calor,
o en atmósferas con riesgo de explosión, muy ácidas o
salinas: el producto podría arruinarse y tener problemas de
funcionamiento o generar situaciones peligrosas
– Conecte la central a una línea de alimentación eléctrica
dotada de puesta a tierra de seguridad
3.2 LÍMITES DE EMPLEO DEL PRODUCTO
A E
Antes de comenzar con la instalación del producto es necesario:
– veriicar la compatibilidad de los valores indicados en el
capítulo "CARACTERÍSTICAS TÉCNICAS" con el uso
B previsto
– veriicar la compatibilidad de la duración estimada (ver el
apartado "Durabilidad del producto") con el uso previsto
– comprobar que sea posible respetar todos los límites de uso,
las condiciones y las advertencias indicados en este manual.

3.2.1 Durabilidad del producto

La durabilidad es la vida útil media del producto. El valor de
la durabilidad depende mucho del índice de diicultad de
los movimientos, es decir, la suma de todos los factores que
contribuyen al desgaste del producto.
Para evaluar la durabilidad del automatismo, proceda de la
siguiente manera:
1.
2.
Los valores de durabilidad indicados en el gráico se obtienen
sólo respetando rigurosamente el plan de mantenimiento,
véase el capítulo "MANTENIMIENTO DEL PRODUCTO". El
valor estimado de durabilidad se obtiene sobre la base de
los cálculos de proyecto y de los resultados de los ensayos
efectuados con los prototipos. En efecto, siendo un valor
estimado, no representa ninguna garantía explícita sobre la
duración efectiva del producto.
Ejemplo del cálculo de la vida útil: M5BAR con apoyo móvil,
velocidad nivel 3
En la "Tabla 2" se pueden obtener los "índices de diicultad" para
este tipo de instalación: 10% ("apoyo móvil"), 10% ("velocidad
nivel 3").
Estos índices deben sumarse para obtener el índice total de
diicultad, que en este caso es 20%. Con el valor obtenido
(20%) comprobar en el Gráico, sobre el eje horizontal ("índice
de diicultad"), el valor correspondiente de los "ciclos de
maniobra" que podrá ejecutar nuestro producto en su vida
=550.000 ciclos aproximadamente.
sumar los valores de los elementos de la Tabla "Tabla 2"
relativos a las condiciones presentes en el sistema
en el gráico de la "Figura 2", trazar una línea vertical
desde el valor que se acaba de hallar hasta cruzar la
curva; luego trazar una línea horizontal hasta cruzar la
línea de los "ciclos de maniobra". El valor determinado es
la durabilidad estimada de su producto.
