Montaje
Sonda Altura máx. de la tubuladura (= longitud de la varilla
central)
300 mm
12 pulgadas
Extensión/centrado de varilla HMP40 para FMP54
Para el FPM54 con sonda de cable hay un accesorio de montaje, el HMP40, para alargar y centrar
el cable.. Debe utilizarse cuando el cable entre en contacto con el borde inferior de la tubuladura.
Este accesorio consiste en una varilla de extensión que corresponde a la altura de la
tubuladura y en la que puede montarse también un disco de centrado cuando la tubuladura
es estrecha o cuando se utiliza la sonda con sólidos granulados. Este componente se
suministra por separado y no con el equipo. En el caso de solicitar este accesorio se debe
solicitar la longitud de la sonda restándole la extensión de la tubuladura.
Sólo deben utilizarse discos de centrado con diámetro pequeño (DN40 o DN50) si no se
producen acumulaciones importantes en la tubuladura, por encima del disco. La tubuladura
no debe quedar atascada por el producto.

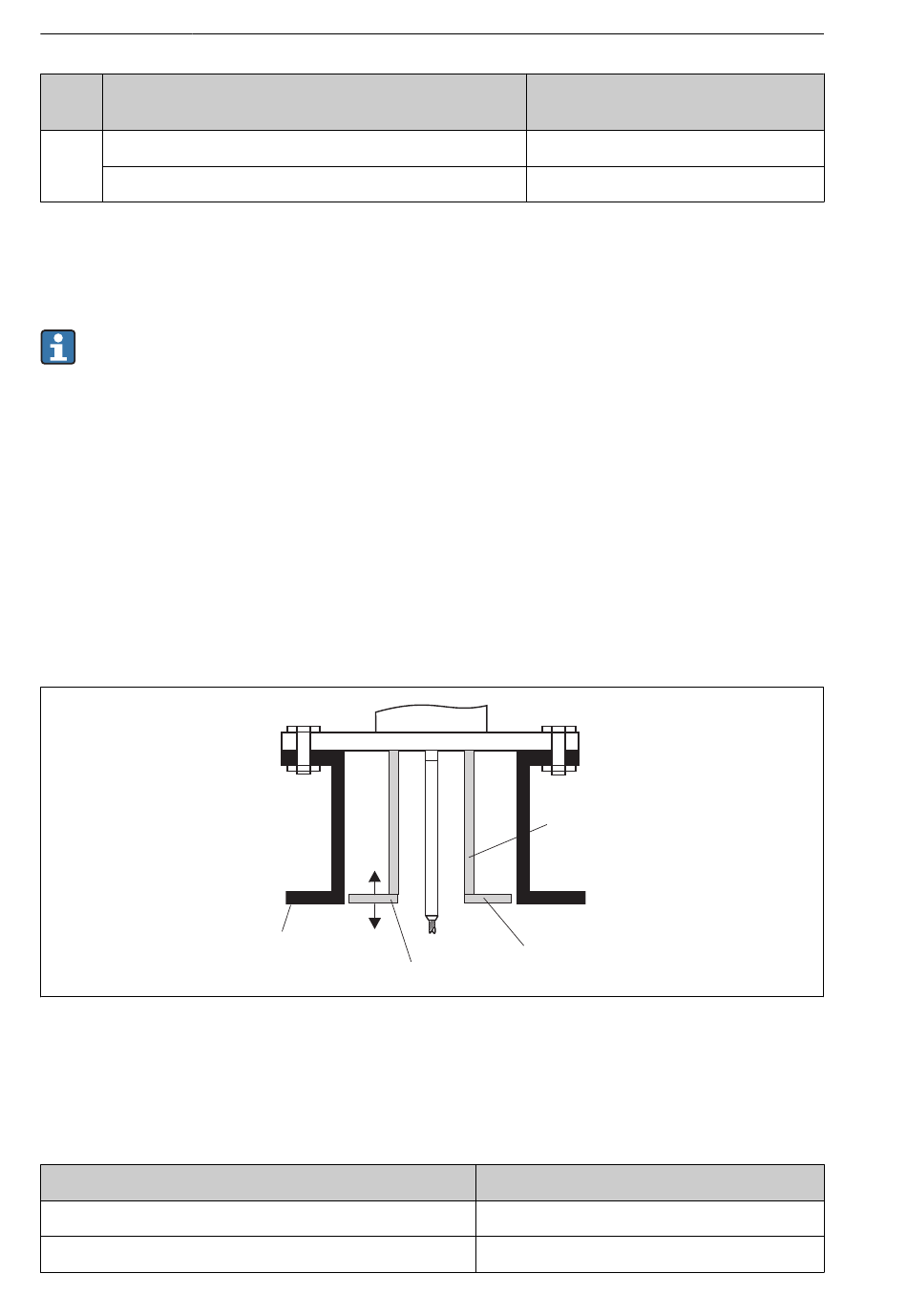

Instalación en tubuladuras ³ DN300
Si no puede evitar la instalación en una tubuladura con diámetro ≥ 300 mm/12", debe realizar
la instalación conforme al dibujo de la derecha.
1 Borde inferior de la tubuladura
2
Aprox. a ras del borde inferior de la tubuladura (± 50 mm/2")
3 Placa
Tubería Æ 150 a 180 mm (6 a 7 pulgadas)
4
Diámetro de la tubuladura
300 mm (12")
³ 400 mm (16")
18
1
2
Levelflex FMP51, FMP52, FMP54
Opción que se selecciona en el ítem 060
("Sonda")
OB
OD
4
3
Diámetro de la placa
280 mm (11")
³ 350 mm (14")
A0014199
