Séptima edición • Primera impresión
Mandos
Deberá utilizarse la estación de mandos del suelo para elevar la plataforma cuando la máquina se vaya a
guardar o almacenar y durante las pruebas de funcionamiento. La estación de mandos del suelo se puede
utilizar en caso de emergencia para rescatar a una persona incapacitada de la plataforma. En el momento de
seleccionar la estación de mandos del suelo, se desactivan todos los mandos de la plataforma, incluido el
interruptor de parada de emergencia.
8
7
6
5
4
3
2
1

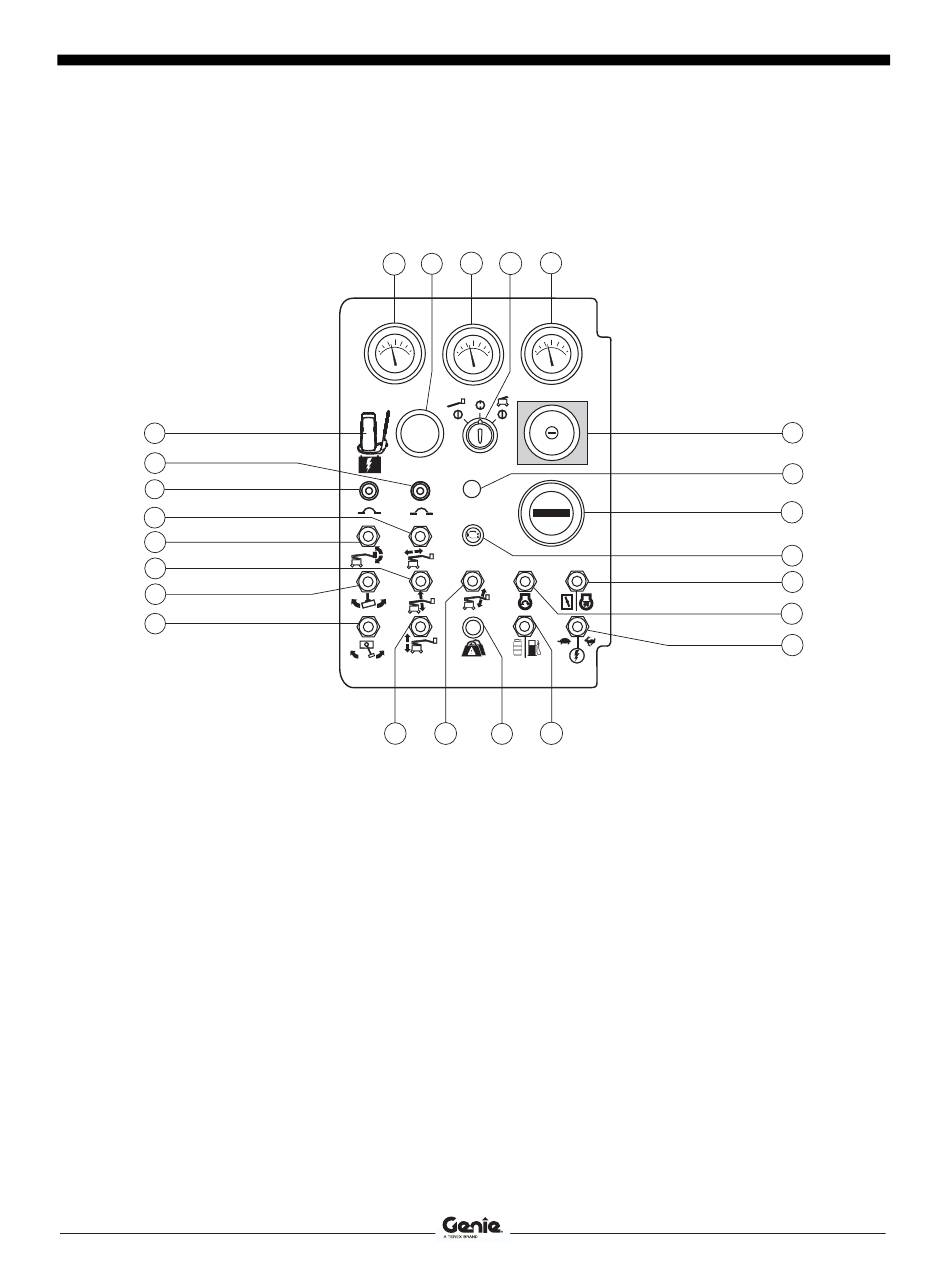

Panel de mandos del suelo
1
Conmutador de giro de la torreta
2
Conmutador de rotación de la plataforma
3
Conmutador de elevación/descenso del brazo
primario
4
Conmutador de nivel de la plataforma
5
Conmutador de extensión/repliegue del brazo
primario
6
Disyuntor de 10 A para los circuitos eléctricos del
motor
7
Disyuntor de 10 A para los circuitos eléctricos de los
mandos
8
Interruptor de alimentación auxiliar
9
Modelos de gasolina/LPG: Termómetro del agua
Modelos diésel: Termómetro del aceite
10 Alarma de desplazamiento
11 Manómetro del aceite
N.º de pieza 1297940SPGT
9
11
12
13
10
00009.9
!
24
23
21
22
12 Llave de contacto para la selección de control desde
la plataforma/apagado/desde el suelo
13 Voltímetro
14 Botón rojo de parada de emergencia
15 No utilizado
16 Cuentahoras o bien Pantalla de diagnósticos
17 Luz de comprobación del motor (si existen)
18 Modelos de gasolina/LPG:
Modelos diésel: Conmutador de la bujía de
incandescencia (si existe)
19 Conmutador de arranque del motor
20 Conmutador de activación de funciones
21 Modelos de gasolina/LPG: Conmutador selector de
combustible
22 Piloto de sobrecarga de la plataforma (si existe)
23 Conmutador de elevación/descenso del plumín
24 Conmutador de elevación/descenso del brazo
secundario
Z®-34/22 IC
Manual del operario
STOP
STOP
Mandos
14
15
16
17
18
19
20
21
