MONTAJE
ADVERTENCIA:
Para evitar la puesta en marcha accidental que podría
causar posibles lesiones personales graves, instale
todas las piezas de la sierra antes de conectarla a la
fuente de alimentación. Su sierra no debe estar
enchufada en la fuente de alimentación cuando esté
instalando piezas, haciendo ajustes, instalando o
sacando hojas, límpiándola o cuando no está en uso.
MANIJA DE BLOQUEO DE INGLETE
Ver Figura 7.
Para instalar la manija de bloqueo de inglete, inserte el
prisionero roscado situado en la manija de bloqueo de
inglete en el agujero roscado del brazo de control. Gire a la
derecha para apretar.
GUIA DEL POLVO
Ver Figura 8.
Introduzca la guía para el polvo dentro del escape de salida
de desechos de la protección superior de la hoja. Gire la guía
de modo de que el extremo abierto quede dirigido hacia
abajo o hacia la parte trasera de la sierra.
BOLSA GUARDAPOLVO
Ver Figura 9.
Se ha provisto una bolsa guardapolvo para usar con su
sierra ingletadora. Se instala en el orificio de escape en el
protector superior de la hoja. Para instalarla, retire la guía del
polvo del orificio de escape. Luego, apriete los dos clips de
metal para abrir la boca de la bolsa y colocarla sobre el
orificio de escape. Suelte los clips. La argolla de metal de la
bolsa debe quedar bloqueada entre las ranuras del orificio
de escape.
Para sacar la bolsa y vaciarla, simplemente invierta el
procedimiento anterior.
SUJETAMADERA
Ver Figura 10.
El sujetamadera provee mayor control al sujetar la pieza de
trabajo en la guía o en la mesa de la sierra. Asimismo evita
que la pieza de trabajo se arrastre hacia la hoja de la sierra.
Este accesorio es muy útil cuando se hacen cortes
compuestos.
Dependiendo de su operación de corte y del tamaño de la
pieza a cortar, puede ser necesario usar una prensa en C en
vez de la prensa de trabajo para asegurar la pieza antes de
hacer el corte.
ADVERTENCIA:
En ciertos casos, la abrazadera de piezas de trabajo
podría interferir con el movimiento de la tapa
protectora de la hoja. Para prevenir accidentes que
podrían causar lesiones personales, antes de iniciar
un corte, verifique siempre que no haya nada que se
interponga con el movimiento de la tapa de protección
de la hoja.
BRAZO DE
CONTROL
MESA DE INGLETE
PROTECTOR SUPERIOR
DE LA HOJA
GUIA DEL
POLVO
ORIFICIO DE
ESCAPE
BOLSA
GUARDAPOLVO
BASE DE LA
MESA DE INGLETE
13
PARA
AFLOJAR
PARA
APRETAR
MANIJA DE
BLOQUEO DE INGLETE

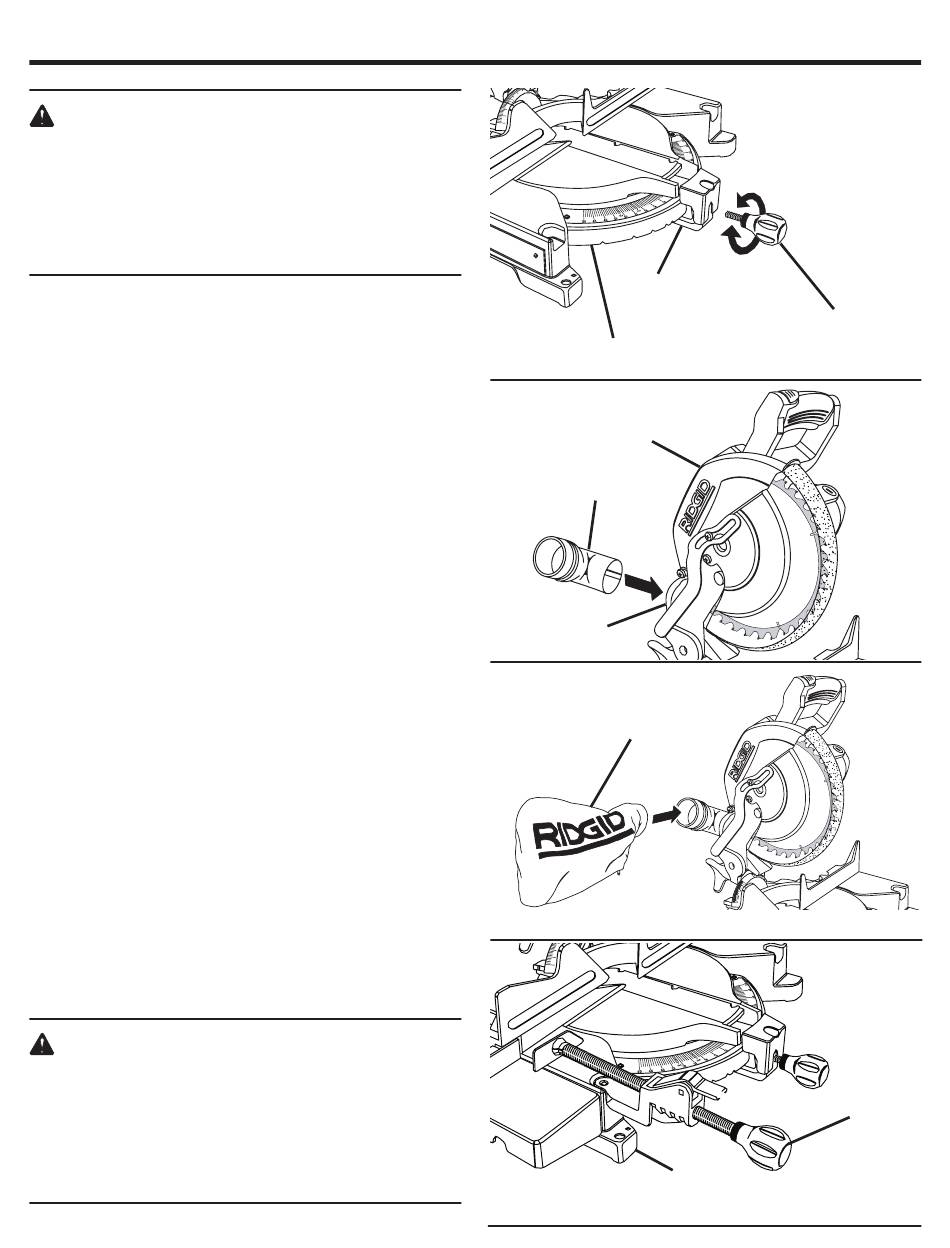

Fig. 7
Fig. 8
Fig. 9
SUJETAMADERA
Fig. 10
