1.2 INSTALACIÓN
El MAXinBOX FANCOIL 4CH2P / 2CH2P se conecta al bus KNX mediante el conector
KNX incorporado. Una vez que el dispositivo se alimenta con tensión a través del bus,
se podrá descargar tanto la dirección física como el programa de aplicación asociado.
Este actuador no necesita fuente de alimentación externa, pues se alimenta
enteramente a través del bus KNX.
6
2
Nota: la figura superior es enteramente análoga para el MAXinBOX FANCOIL 2CH2P.
A continuación se describen los elementos principales del actuador:
Pulsador de Prog./Test (5): una pulsación corta sobre este botón sitúa al
dispositivo en modo programación. El LED asociado (3) se ilumina en rojo.
Nota: si este botón se mantiene pulsado en el momento en que se aplica la
tensión de bus, el dispositivo entra en modo seguro. El LED reacciona
parpadeando en rojo cada 0,5 segundos.
http://www.zennio.com
5
3
4

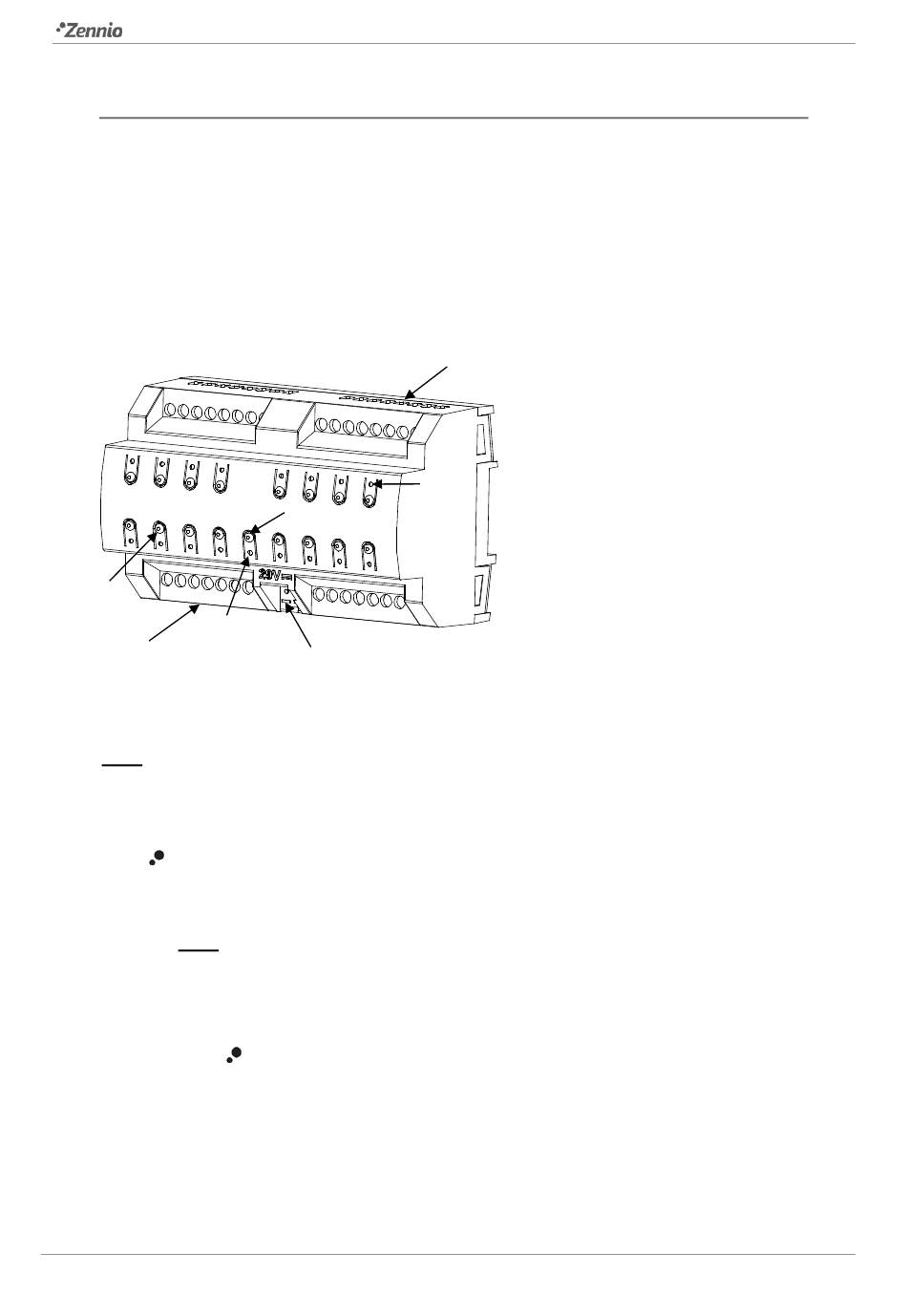

Figura 1 MAXinBOX FANCOIL 4CH2P. Elementos.
Salidas (1 y 2): puertos de salida para la inserción de los cables
(pelados) de los sistemas de fan coil controlados por el actuador
(ver sección 2.2). Deberá asegurarse la conexión por medio de los
tornillos incorporados en la placa.
MAXinBOX FANCOIL 4CH2P / 2CH2P
1
1. Salidas superiores.
2. Salidas inferiores.
3. LED de Prog./Test.
7
4. Conexión KNX.
5. Pulsador de Prog./Test.
6. Pulsador para el control manual.
7. LED indicador del estado de salida.
