3. CONEXIÓNES
En el frontal del equipo aparece En modo esquemático la conexión de
cada uno de los bornes.
1
2
3
BORNE DESCRIPCIÓN
1
CONEXIÓN A TIERRA.
2
TENSIÓN ALTERNA 220V (NEUTRO)
3
TENSIÓN ALTERNA 220V (FASE)
4
CONEXIÓN RELE NC ACTIVACIÓN SALIDA.
5
CONEXIÓN RELE COMUN ACTIVACIÓN SALIDA.
6
CONEXIÓN RELE NA-1 ACTIVACIÓN PRESENCIA.
7
CONEXIÓN RELE COMUN ACTIVACIÓN PRESENCIA.
8
CONEXIÓN RELE NC-1 ACTIVACIÓN PRESENCIA.
9
CONEXIÓN RELE 2 COMUN ACT. PRESENCIA.
10
CONEXIÓN RELE 2 COMUN ACT. PRESENCIA.
11
CONEXIÓN A LA BOBINA , TIERRA.
12
CONEXIÓN BOBINA 2.
13
CONEXIÓN BOBINA 3
14
CONEXIÓN COMÚN BOBINAS B1 Y B3.
Los finales de las bobina que se conectan en el detector deben ir
trenzados*.
Existe una conexión en la parte derecha del equipo, con la referencia
ZUM, que permite el enmudecimiento del zumbador.
equipo quitar el puente de la conexión ZUM.
4. AJUSTE DEL TIEMPO ENTRE PRESENCIA Y SALIDA.
4
5
6
7

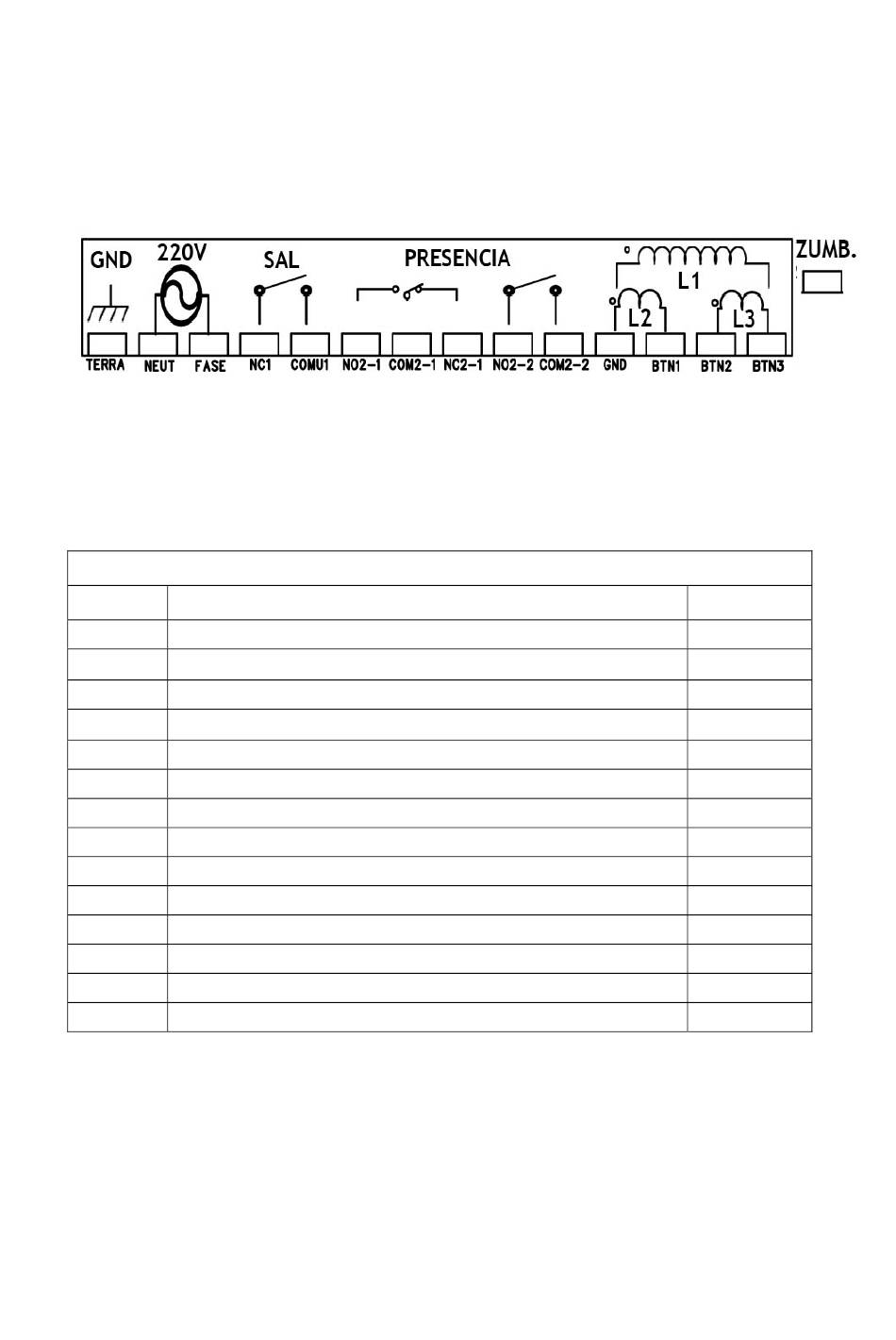

FIG-3. CONEXIONADO DMF-10.
CONEXIONES
8
9
10
11 12
13 14
IDENT.
TERRA
NEUT
FASE
NC1
COMU1
NO2-1
COM2-1
NC2-1
NO2-2
COM2-2
GND
BTN1
BTN2
BTN3
Para enmudecer el
