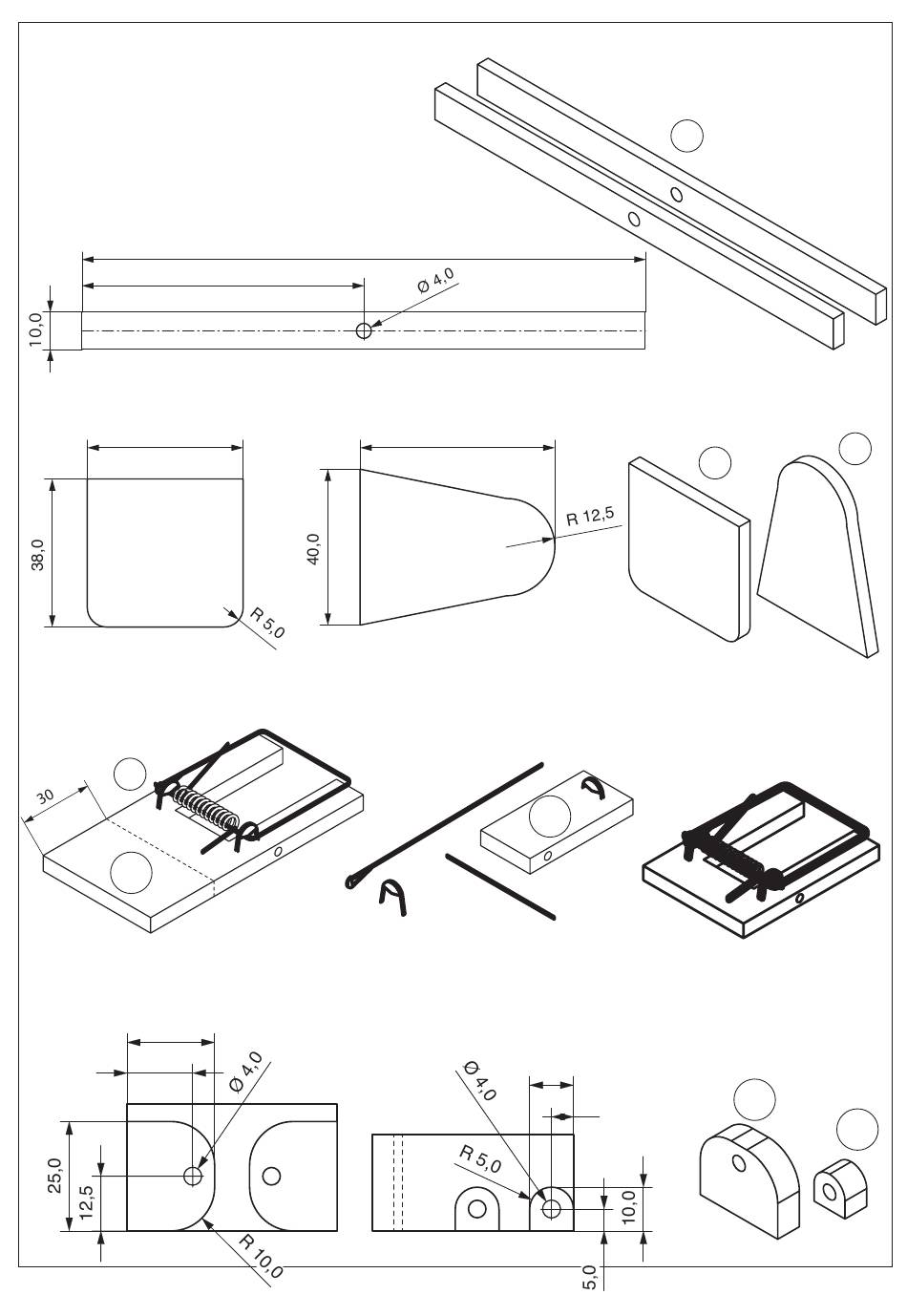

6.1.4 Dibujar dos veces seguidas el soporte del eje (1c) en el contrachapado (1) respetando el Plan de corte. Serrar y pulir.
6.1.5. Dibujar el asiento (1d), (1e) en el contrachapado (1) respetando el Plan de corte. Serrar y pulir.
40,0
6.1.6. Quitar el estribo de retención de la ratonera (13) y la pequeña plancha móvil intermedia. Recortar la ratonera por el
lado de la madera unos 30 mm. (ver figura)
13
13a
6.1.7 A partir de los restos serrados de la ratonera se dibujan los soportes del cojinete del eje trasero (13a) y del eje delante-
ro (13b) como se indica en la figura, después se perforan y se sierran. Respetar las medidas y perforaciones indicadas.
20,0
15,0
D101063#1
150,0
75,0
50,0
13b
10,0
5,0
1c
1e
1d
13a
13b
7
