2. Γενική περιγραφή
Το φυλλάδιο αυτό περιέχει οδηγίες εγκατάστασης,
λειτουργίας και συντήρησης των υποβρύχιων
αντλιών λυμάτων SL1 και SLV AUTO
Grundfos. Οι αντλίες Grundfos SL1 και SLV
AUTO είναι φορητές και σχεδιασμένες για
ADAPT
άντληση οικιακών και βιομηχανικών λυμάτων και
ακάθαρτων υδάτων.
∆ιατίθενται δύο τύποι αντλιών:
• Αντλίες λυμάτων SL1.50.65 με μονοκάναλη
πτερωτή
• Αντλίες λυμάτων SLV.65.65 με πτερωτή
ελεύθερης ροής, SuperVortex.
Οι αντλίες μπορούν να εγκατασταθούν σε σύστημα
αυτόματης ζεύξης ή ελεύθερες στον πυθμένα του
φρεατίου.
Προειδοποίηση
Ειδικές συνθήκες για ασφαλή χρήση των
αντλιών SL1 και SLV AUTO
αντιεκρηκτική προστασία:
• Οι βίδες που χρησιμοποιούνται για
αντικατάσταση πρέπει να είναι
κατηγορίας A2-70 ή ακόμη καλύτερα
σύμφωνες με το ΕΝ/ISO 3506-1.
• Ο θερμικός διακόπτης στις περιελίξεις
του στάτη με ονομαστική θερμοκρασία
διακόπτη τους 150 °C πρέπει να
εγγυάται τη διακοπή της παροχής
ισχύος. Η επαναφορά της παροχής
ισχύος πρέπει να γίνεται χειροκίνητα.

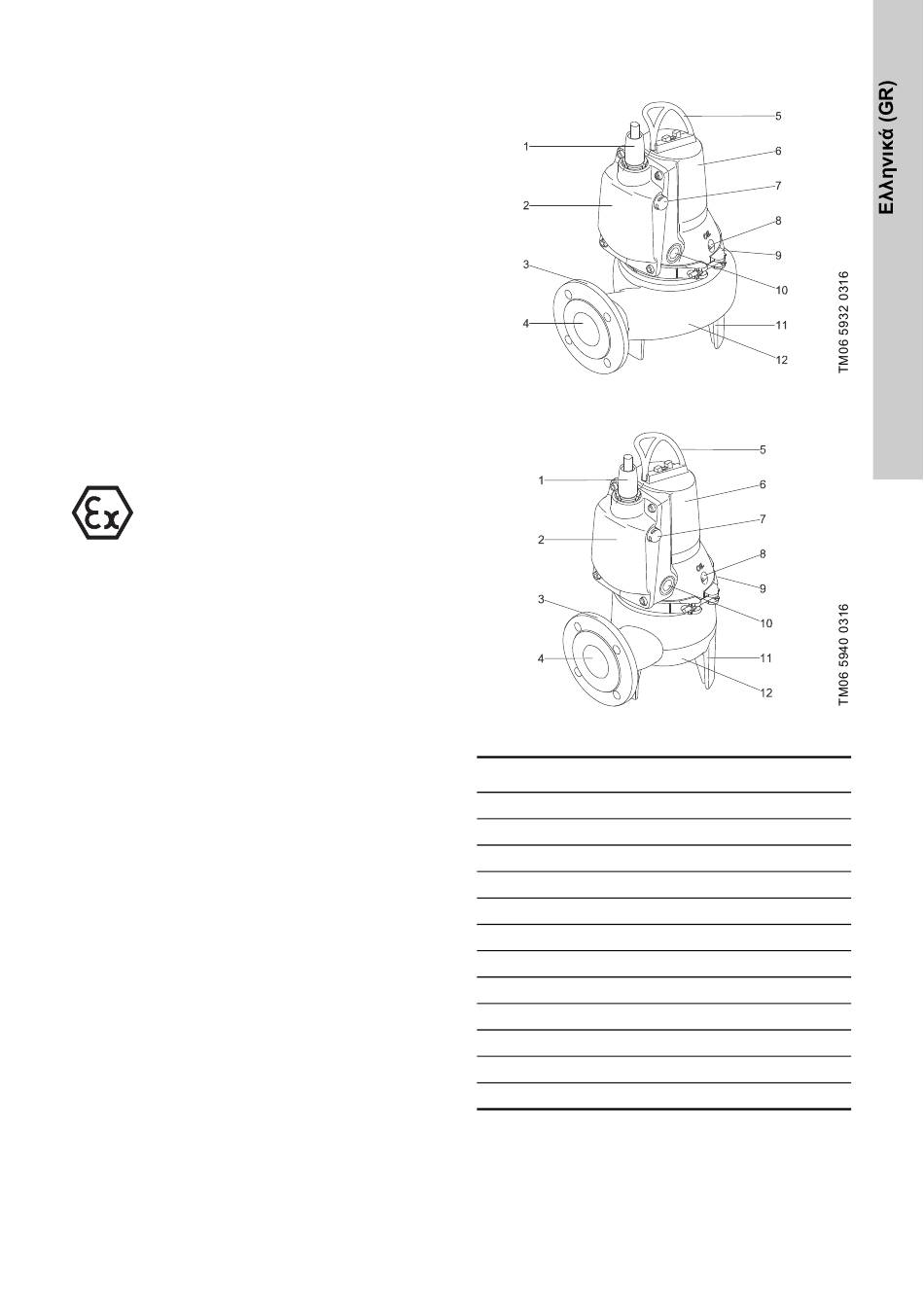

2.1 Σχεδιαγράμματα προϊόντος
της
ADAPT
Σχ. 1
με
ADAPT
Σχ. 2
Θέση
10
11
12
Αντλία SL1.50.65 AUTO
Αντλία SLV.65.65 AUTO
Περιγραφή
1 Βύσμα καλωδίου
2 Ηλεκτρονική μονάδα
3 Φλάντζα κατάθλιψης DN 65, PN 10
4 Στόμιο εξόδου
5 Κρίκος ανάρτησης
6 Περίβληµα στάτη
7 Αισθητήρας στάθμης
8 Βίδα λαδιού
9 Στεφάνη
Αισθητήρες ξηρής λειτουργίας
Ποδαρικό αντλίας
Κέλυφος αντλίας
ADAPT
ADAPT
