6 Puesta en marcha

Funcionamiento/Cons-
trucción
Compartimento de la
electrónica y de cone-
xiones
18
6 Puesta en marcha
6.1

Informaciones generales

Las informaciones entre paréntesis se refieren a las ilustraciones
siguientes.
En el módulo electrónico se encuentran los elementos de indicación
y configuración siguientes:
•
Potenciómetro para el ajuste del rango de densidad (1)
•
Interruptor DIL para la conmutación de modos de operación - mín/
máx (2)
•
Lámpara de control (5)
Indicaciones:
Generalmente, ajustar el modo de operación antes de la puesta en
funcionamiento del OPTISWITCH 3100 C. En caso de empleo de un
controlador de señal, ajustar generalmente el conmutador de modos
de operación (2) en OPTISWITCH 3100 C en el modo de operación
máx.
El modo de operación se selecciona con el conmutador de modos de
operación en el controlador de señal.
Si se conmuta uno de los dos modos de operación posteriormente,
cambia la salida de conexión. Ello significa que los equipos conecta-
dos a continuación se activan eventualmente.
6.2 Elementos de configuración
5
4

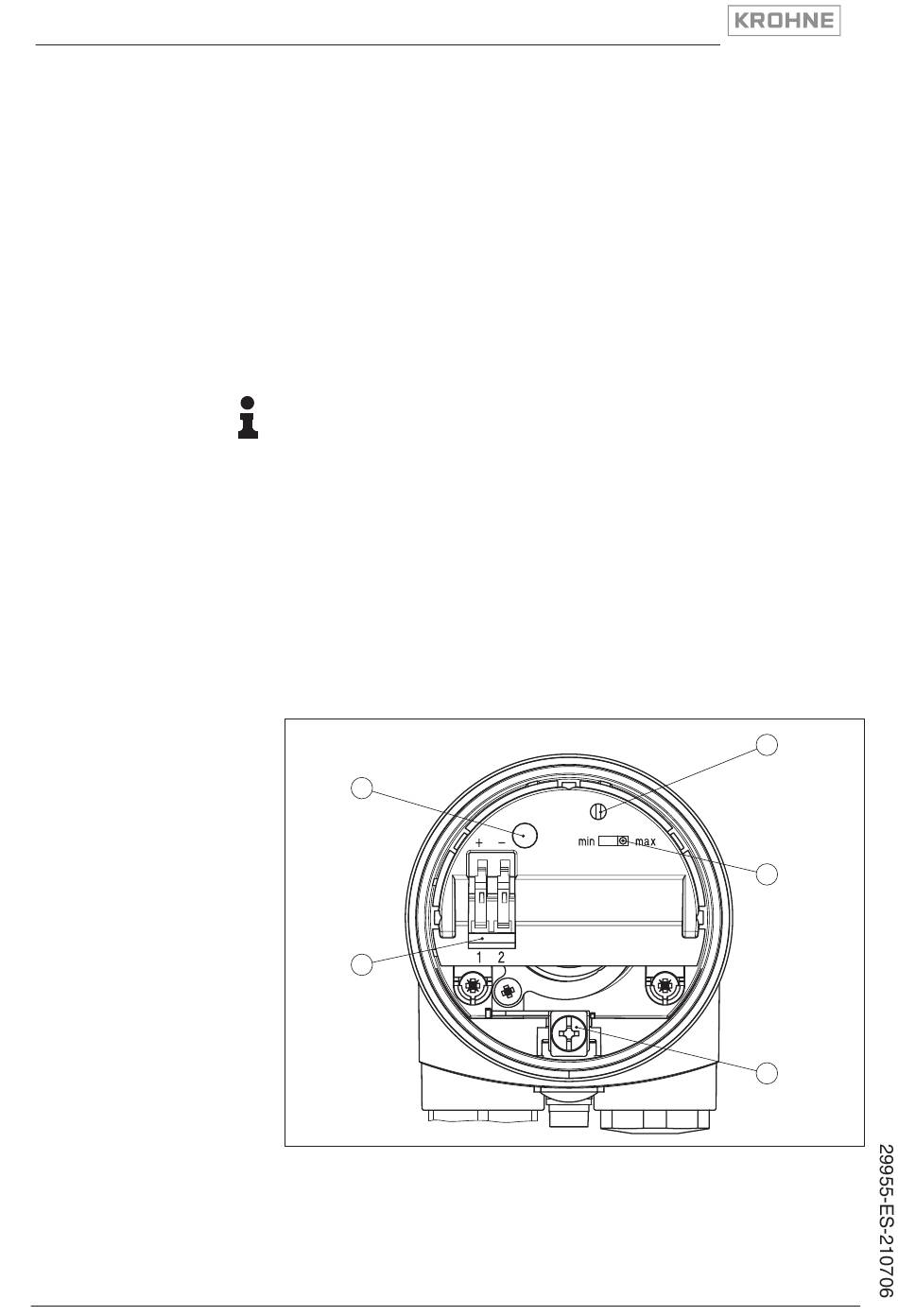

Fig. 11: Compartimiento de la electrónica y de conexiones - Salida de dos hilos
1 Potenciómetro para el ajuste del rango de densidad
2 Interruptor DIL para la conmutación de modos de operación
3 Terminal de conexión a tierra
4 Terminales de conexión
5 Lámpara de control
OPTISWITCH 3100 C • Dos hilos 8/16 mA
1
2
3
