Manual de Usuario - SGW1-IA3-MMP - Multiplexor Modbus
4.3

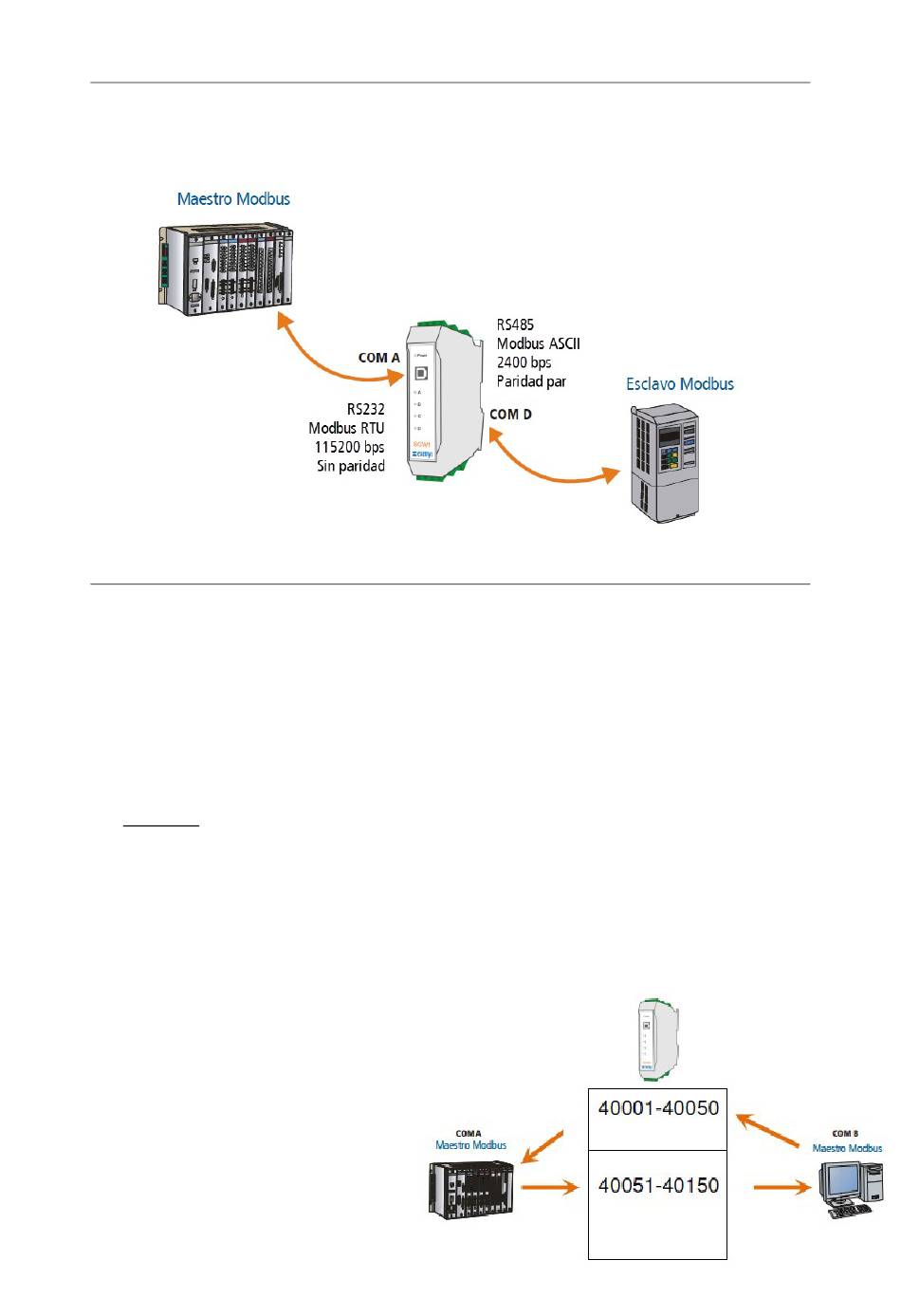

Modo Conversor.

En este modo de uso el SGW1-IA3-MMP funciona como conversor de protocolo Modbus,
convirtiendo de Modbus ASCII a Modbus RTU y viceversa. También puede funcionar como
conversor RS232 / RS485, de paridad, de bits de stop y/o de baud rate.

4.4 Modo Memoria de Intercambio.

Esta característica permite que los maestros Modbus conectados al equipo puedan
intercambiar información entre sí, leyendo y escribiendo un área de memoria del SGW1-IA3-
MMP destinada a tal fin. Esta modalidad puede usarse en conjunto con el modo Multiplexor.
Los registros de intercambio van del 40001 al 41000 (Holding Registers)
El número de ID Modbus del eslavo interno es el 240. Puede ser modificado a través del
comando INTSLVID.

Ejemplo 1
: Un maestro conectado al Puerto A, a partir de ahora maestro A, necesita leer
50 registros (Holding Register) del maestro conectado al Puerto B, a partir de ahora
maestro B, y a su vez el maestro B necesita leer 100 registros (Holding Register) del
maestro A.
Para ello debemos configurar el maestro A para leer los registros 40001 al 40050 del
esclavo #240 y para escribir los registros 40051 al 40150 con la información que el
maestro B necesita. De la misma manera configurar al
maestro B para leer los registros 40051 al 40150
del esclavo #240 y para escribir los registros 40001 al 40050
con la información que el maestro A necesita.
